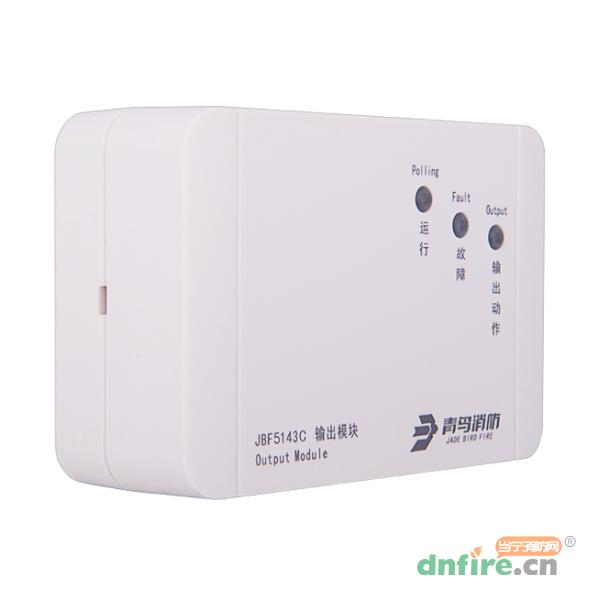

一、JBF5143C輸出模塊概述
JBF5143C輸出模塊是青鳥公司的可配接廣播系統的控制模塊。該模塊主要用于消防廣播的控制，并可對消防應急廣播與揚聲器連接線路狀態以及揚聲器數量進行監測。在使用過程中消防聯動控制器發出命令，通過輸出模塊啟動或停止與該模塊連接的音源以及揚聲器之間的通斷。
二、JBF5143C輸出模塊工作原理
模塊內嵌微處理器，微處理器實現與消防聯動控制器通訊、輸出控制、輸入信號狀態判斷、輸入和輸出線路故障檢測、揚聲器丟失檢測、狀態指示燈控制。模塊占用一個編碼地址，編址范圍與協議相關，11S協議編址范圍1-200，62S協議編址范圍1-252。模塊接收消防聯動控制器的啟動命令，輸出繼電器動作并點亮對應的“輸出動作”指示燈。
當有火警時，控制器啟動該模塊切換應急廣播輸出。
三、JBF5143C輸出模塊功能特點
內置微處理器。
采用SMT表面貼裝工藝。
通信采用二總線技術，無極性要求。
施工中應使用雙絞線，導線截面積不小于1.0mm2。
穩定性高，抗干擾能力強。
電子編碼方式，可通過專用電子編碼器編址。
插拔式結構，易于施工、維護。
對于應急廣播線路以及揚聲器線路可進行故障檢測，上電后模塊檢測揚聲器數量（注：揚聲器內阻必須是1020KΩ且精度為±1%），正常運行過程中揚聲器數量減少，可報出故障。
四、JBF5143C輸出模塊技術參數
| 型號 |
JBF5143C |
| 名稱 |
輸出模塊 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
DC18V-28V，調制型，控制器提供 |
| 監視電流 |
≤1.5mA（DC24V） |
| 動作電流 |
≤1.6mA（DC24V） |
| 帶載能力 |
≤20只3W揚聲器 |
| 確認燈 |
監視狀態：“運行”指示燈每3秒紅色閃亮一次
動作狀態：“輸出動作”燈紅色常亮
故障狀態：“故障”燈黃色常亮
|
| 線制 |
二線制（無極性） |
| 編址范圍 |
1~200（JBF50XX系列控制器、JBF-11SF系列控制器、JB-QB-JBF-51SXX系列控制器）
1~252（JBF-11SF-C系列控制器、J-C-62S90B型控制器）
|
| 編址方式 |
專用電子編碼器 |
| 最遠傳輸距離 |
1000m/RVS2*1.0 mm2 |
| 外觀 |
PANTONE Warm Gray 1 C 米白色 |
| 外殼材質 |
塑料 |
| 工作溫度 |
-10~+55℃ |
| 貯存溫度 |
-20～+65℃ |
| 相對濕度 |
≤95%(無凝露) |
| 產品質量 |
188g |
| 外形尺寸 |
L120mm×W 82mm×H 45mm |
| 執行標準 |
GB 16806-2006《消防聯動控制系統》 |

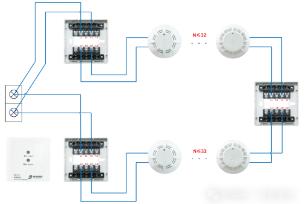

五、JBF5143C輸出模塊接線圖
回路總線接在L2（5、6）、L1（3、4）端子上，接線時無極性要求，無需電源線。
消防廣播線分別接在端子9和端子10，背景音樂線分別接在端子11和端子12，揚聲器分別接在?端子13和端子14上，至少配接一個揚聲器。
