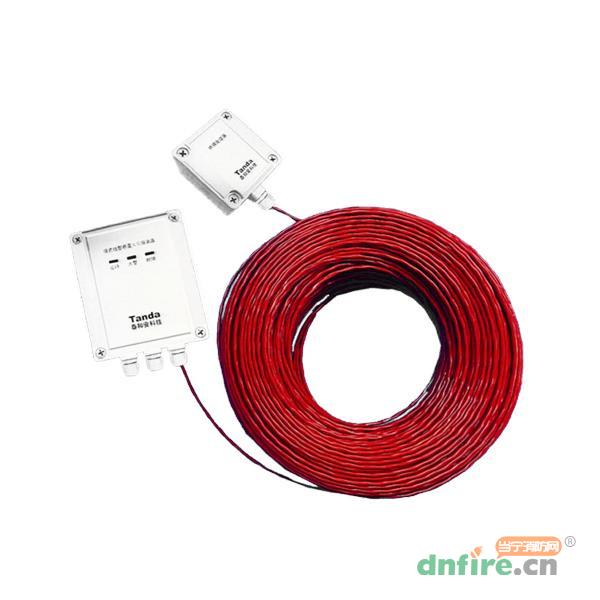

一、JTW-LDM-TX3LF01/85纜式線型感溫火災探測器概述
JTW-LDM-TX3LF01/85纜式線型感溫火災探測器為編碼型、可恢復式、定溫85℃的感溫電纜。
探測器由信號處理單元、終端處理器、線型溫度傳感器三部分構成。探測器采用兩總線制連接方式，可與泰和安火災報警控制器直接連接，實現火警及故障信號上傳；也可獨立使用，報警時由信號線輸出火警狀態，報故障時由探測器信號線輸出故障狀態。
二、JTW-LDM-TX3LF01/85纜式線型感溫火災探測器功能特點
◎兩總線：直接接入火災報警總線，不需外接模塊。
◎報警準確、不誤報：智能算法，有效識別火災。
◎總線與電纜電氣隔離，減少干擾。
◎可恢復式，可重復使用，降低使用成本。
◎支持獨立工作：具備火警、故障觸點輸出。
◎高防護，環境適應能力強。
三、JTW-LDM-TX3LF01/85纜式線型感溫火災探測器技術參數
| 型號 |
JTW-LDM-TX3LF01/85 |
| 名稱 |
纜式線型感溫火災探測器 |
| 品牌 |
泰和安 |
| 工作電壓 |
額定電壓 DC 24V（15V～28V） |
| 工作電流 |
監視電流：1.5mA；報警電流：2mA |
| 報警溫度 |
85℃ |
| 探測器類別 |
纜式、定溫、探測型、可恢復式 |
| 使用長度 |
≤200m |
| 防護等級 |
IP66 |
| 環境溫度 |
-10～+50℃ |
| 狀態指示 |
運行指示燈綠色，正常工作時閃亮，
火警指示燈紅色，火警時常亮，
故障指示燈黃色，線型溫度傳感器短路、斷路時常亮。
|
| 輸出觸點容量 |
AC 220V/1A；DC 30V/1A |
| 外形尺寸 |
信號處理單元：130mm×160mm×67mm
終端處理器： 85mm×100mm×58mm
|
| 執行標準 |
GB 16280-2014 |

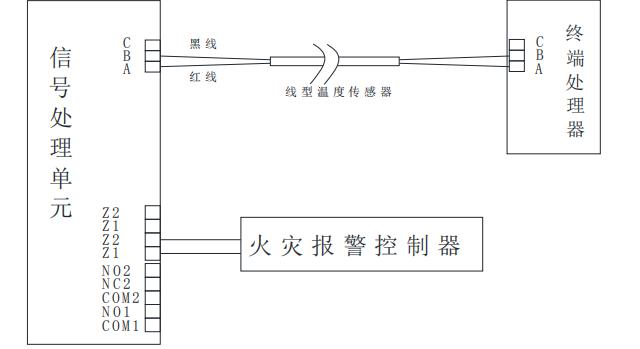

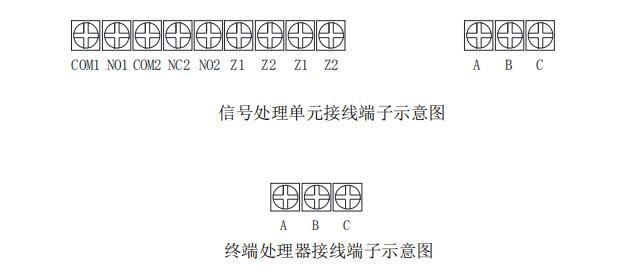

四、JTW-LDM-TX3LF01/85纜式線型感溫火災探測器接線說明
Z1、Z2：總線輸入，無極性。
COM1、NO1：火警輸出，常開
COM2、NC2、NO2：故障輸出，COM2與NC2為常閉，COM2與NO2為常開
A、B、C：接線型溫度傳感器，可恢復式接A、B端，A接線型溫度傳感器紅色線，B接線型溫度傳感器黑色線。
終端處理器接線端子A、B、C同信號處理單元。
五、JTW-LDM-TX3LF01/85纜式線型感溫火災探測器測試說明
短接信號處理單元內的“故障”測試插針，探測器上報故障信息，故障指示燈常亮。短接信號處理單元內的“火警”測試插針，探測器上報火警信息，火警指示燈常亮，控制器發出火警信號。測試結束后，將測試插針插接在“正常”狀態。然后通過控制器進行復位操作，探測器恢復正常巡檢狀態。
