注意：該型號產品已經停產，其替代型號產品為GM614W。

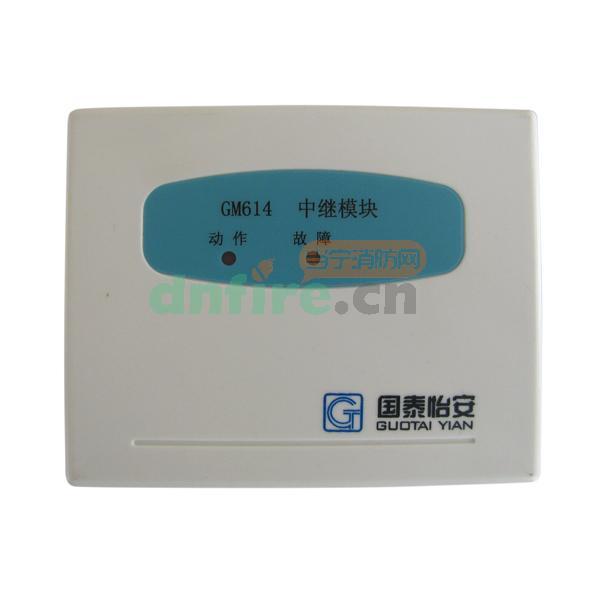

一、GM614中繼模塊概述
GM614型中繼模塊應用于G6系列火災報警系統中。在回路總線中占用一個編碼地址。GM614中繼模塊可配接國泰怡安公司生產的GY602非編碼光電感煙火災探測器、GW602D非編碼感煙火災探測器、GM601BF非編碼手動火災報警按鈕、GY602Ex防爆光電感煙火災探測器、GW602DEx防爆感溫火災探測器、GM601FEx防爆手動火災報警按鈕。具有線路斷路檢測和24V工作電壓檢測功能。（含安裝底座）
二、GM614中繼模塊主要技術指標
| 工作電壓 |
DC18V~24V |
最大輸出電流 |
2.4mA |
| 總線電壓 |
24V |
外形尺寸 |
Φ100mm×80mm×34.9mm |
| 使用環境溫度 |
-10℃~50℃ |
濕度 |
≤95%RH（40℃±2℃） |
| 監視電流 |
≤600μA |
報警電流 |
≤1.6mA |
三、GM614中繼模塊用途及特點
●GM614中繼模塊在回路總線中占用一個編碼地址，應用在G6系統中。
●當接入該輸入模塊的任何一只非編碼部件報警后，輸入模塊將報警信號傳入報警控制器，控制器產生報警信號并顯示出輸入模塊的地址編號。
●可配接非編碼光電感煙探測器GY602、非編碼電子感溫探測器GW602D、非編碼手動火災報警按鈕GM601BF(05)、防爆光電感煙火災探測器GY602Ex、防爆感溫火災探測器GW602DEx、防爆手動火災報警按鈕GM601FEx(05)。
●具有線路斷路檢測和24V工作電壓檢測功能。
●模塊可以提供2.4mA的電流輸出，我公司生產的GY602/GY602Ex/GW602D/GW602DEX靜態電流小于200μA，GM601BF(05)/GM601FEx（05）靜態電流小于50μA，用戶可以根據需要組合配接以上產品，帶載時只要所有負載的靜態電流之和不大于2.4mA即可。例：可同時配接12只GW602D感溫探測器，或者同時配接10只200μAGY602感煙探測器和8只50μAGM601BF（05）非編碼手動報警按鈕。
●滿足GB16806-2006及GB/T19001-2000標準和技術要求。

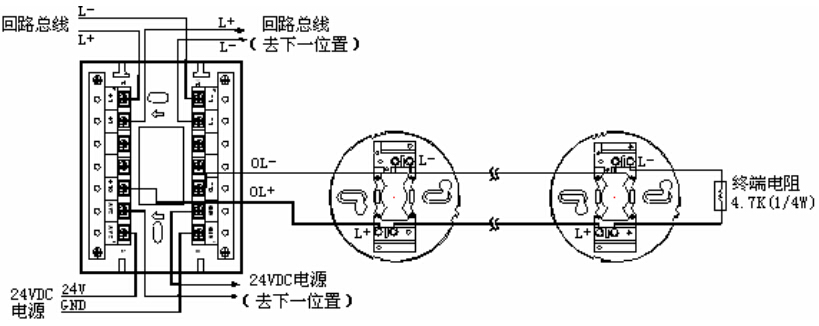

四、GM614中繼模塊接線說明
GM614中繼模塊與非編碼或防爆系列現場設備連接使用時，終端必須接終端電阻，阻值為4.7K，1/4W。
L+、L-：信號總線，分極性；
24V、GND：24V電源輸入端，分極性；
OL+、OL-：非編碼現場設備供電電源，分極性。
