JTYB-GF-GY602Ex型防爆光電感煙探測器是采用紅外散射原理研制而成的，利用SMT工藝進行生產,通過國泰公司生產的GM514Ex或GM614Ex防爆探測器輸入模塊，可分別接入G5或G6報警控制系統，實現報警功能。JTYB-GF-GY602Ex點型光電感煙火災探測器為本質安全型產品，符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》的有關規定。
二、JTYB-GF-GY602Ex點型光電感煙火災探測器產品特點
1、雙燈設計，360度可視。
2、與防爆探測器輸入模塊配合使用，可實現線路斷路監視
3、雙燈正常時閃亮，報警時常亮
4、獨特迷宮設計，抗灰塵性能好
5、具有漂移補償功能
6、JTYB-GF-GY602Ex探測器結構新穎，外型美觀，性能穩定可靠，具有良好的抗化學腐蝕性，可用于石油、化工等行業具有防爆要求的1區及2區危險場所。
三、JTYB-GF-GY602Ex點型光電感煙火災探測器主要技術指標
| 工作電壓 |
16～28VDC(經安全柵供電) |
靜態電流 |
≤200μA |
| 報警輸出 |
報警后即將探測器兩端的電壓鉗位在4.5V～6.5V之間 |
響應閾值 |
0.26db/m～0.41db/m |
| 報警確認燈 |
紅色 |
防爆標志 |
ExibIICT6 |
| 本安防爆參數 |
Ui：28VDC Ii：93mA Pi：0.65W Ci：0μF Li：0mH |
使用環境 |
溫 度 ：-10～+50℃
相對濕度 ：≤95%(40±2℃) |
四、JTYB-GF-GY602Ex點型光電感煙火災探測器保護面積
當空間高度為6～12米，一個探測器的保護面積，對一般保護現場而言為80平方米；空間高度為6米以下時，保護面積為60平方米。
具體參數應以<<火災自動報警系統設計規范>>（GB50116－1998）為準。
五、JTYB-GF-GY602Ex安裝與布線：
1、安裝：

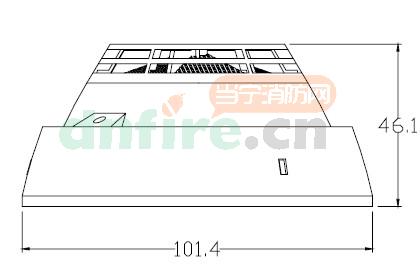

1）防爆光電感煙探測器外形尺寸如下：
.jpg)

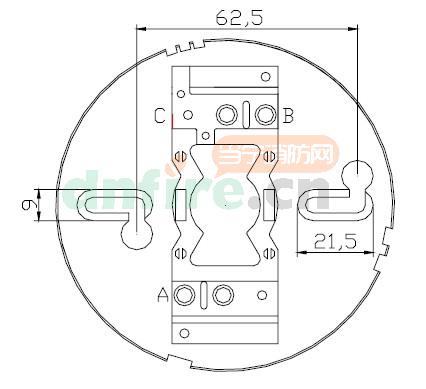

2）防爆光電感煙探測器底座安裝尺寸圖如下
.jpg)

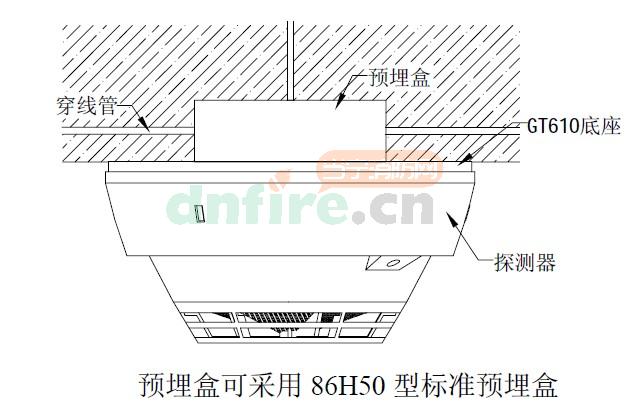

3）防爆光電感煙探測器安裝示意圖如下：
.jpg)
2、布線： 探測器預埋盒穿線管GT610底座
1）接線說明：

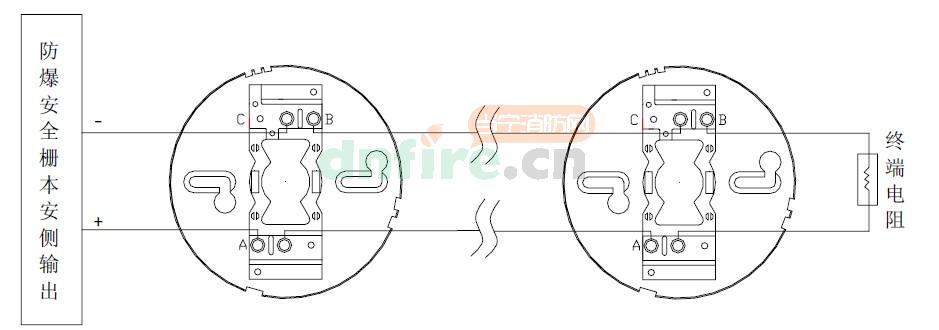

JTYB-GF-GY602Ex點型光電感煙火災探測器須與國泰怡安公司生產的GT610底座配套使用。底座上標“A”的一側對應兩個連通的接線端子，帶有標記“B”和“C”的兩個端子內部不連通。接線時采用串聯方式連接，下圖為一個防爆探測器輸入模塊并聯兩只探測器的接線法。如果只有一只探測器，視同無左側的探測器（及底座）部分。如果并聯許多探測器（數量由非編碼探測器輸入模塊決定），視同有許多左側探測器部分。終端必須接終端電阻，阻值為4.7K，1/4W。
2）布線要求：
.jpg)
多只探測器并聯時接線示意圖
二總線宜選用截面積≥1.0mm2的雙絞線阻燃銅芯線,穿金屬管或阻燃管敷設；導線應有顏色標識以防接錯。
3）待底座安裝牢固后，將探測器中扣對正底座順時針旋轉，即可將探測器安裝在底座上。
