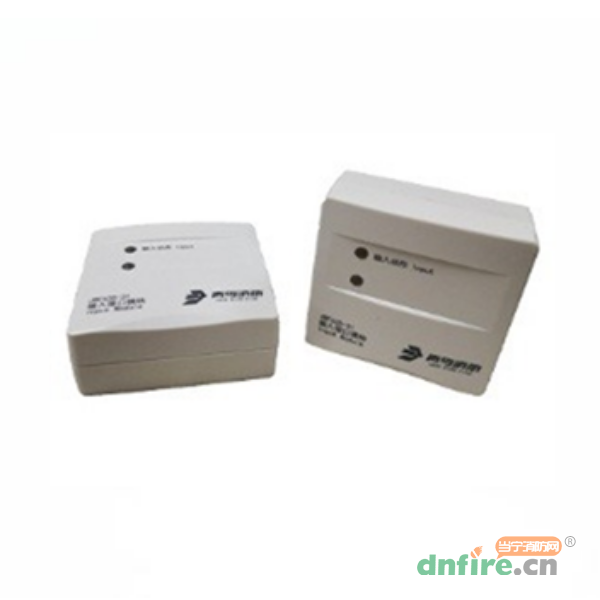

一、JBF62D-31輸入接口模塊概述
JBF62D-31輸入接口模塊是青鳥消防開發的應用于防火門系統的現場部件。登記為常閉門時，通過輸入接口模塊監視門磁開關的狀態進而可以實現監視常閉防火門的狀態；登記為輸入接口時，可用于接收無源觸點反饋信號作為報警信號使用。
二、JBF62D-31輸入接口模塊特點
內置微處理器；
采用SMT表面貼裝工藝；
工作電壓范圍廣，可在DC13-28V范圍內正常工作；
通信采用二總線技術，無極性要求，在保證低功耗的同時使傳輸距離最遠達1500m；
施工中建議使用雙絞線，導線截面積不小于1.5mm2；
采用青鳥消防自主研發的朱鹮芯片，抗干擾能力強，穩定性高；
電子編碼方式，可通過專用電子編碼器編址或防火門監控器在線編址；
采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試；
具備狀態監測和多種故障檢測功能。
三、JBF62D-31輸入接口模塊參數
| 型號 |
JBF62D - 31 |
| 名稱 |
輸入接口模塊 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
DC13V - 28V，調制型，控制器提供 |
| 射頻電磁場輻射抗擾度 |
30V/M |
| 監視電流 |
≤0.25mA（DC24V） |
| 報警電流 |
≤0.6mA（DC24V） |
| 確認燈 |
監視狀態：“輸入動作”指示燈每4秒閃亮一次
故障狀態：“輸入動作”指示燈每4秒連續閃亮兩次
反饋狀態：“輸入動作”指示燈常亮 |
| 線制 |
二線制（無極性） |
| 編址范圍 |
1～252 |
| 編址方式 |
專用電子編碼器、監控器在線編址 |
| 最遠傳輸距離 |
1500m |
| 兼容性 |
JBF - 62S系列防火門監控器 |
| 工作溫度 |
-10～+55℃ |
| 相對濕度 |
≤95%(無凝露) |
| 產品質量 |
105g |
| 外形尺寸 |
（長×寬×高）90mm×86mm×38mm（含底座） |

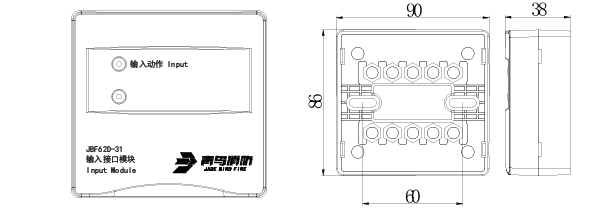

四、JBF62D-31輸入接口模塊外形尺寸圖
五、JBF62D-31輸入接口模塊接線圖
L1（端子1）、L2（端子2）：接回路總線，無極性；

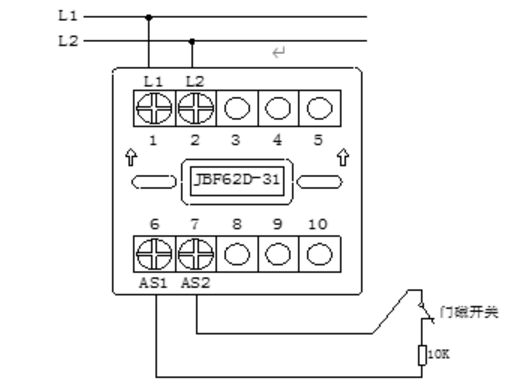

輸入功能----登記為常閉門時：
AS1（端子6）、AS2（端子7）：接應答（無源觸點）。
連接在AS1和AS2上的閉門器或門磁開關的動合端必須串聯10KΩ終端電阻。
接線示意圖如下：

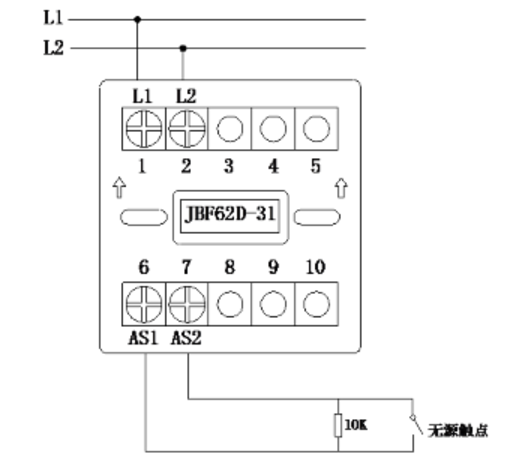

輸入功能----登記為輸入接口時：
AS1（端子6）、AS2（端子7）：接應答（無源觸點）。
連接在AS1和AS2上的閉門器或門磁開關的動合端必須并聯10KΩ終端電阻。
接線示意圖如下：
