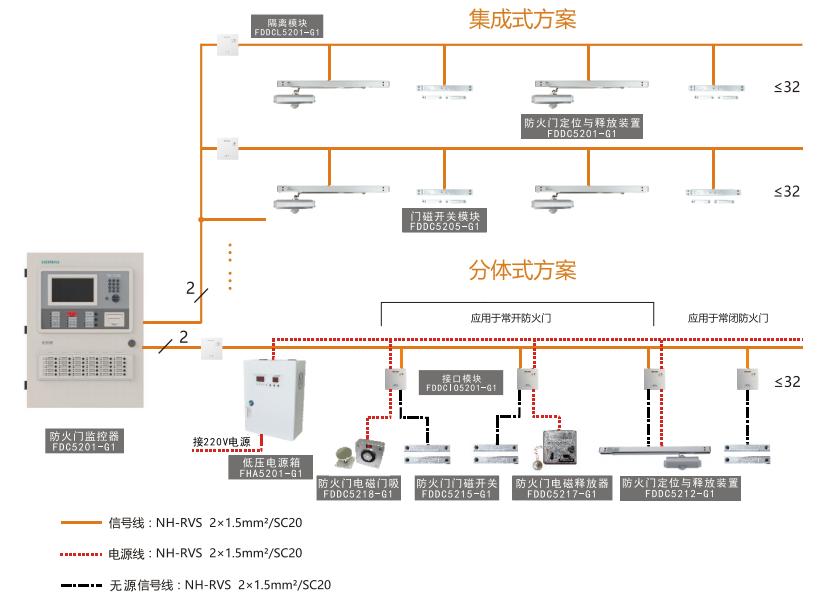

西門子防火門監控系統圖：

一、防火門監控器

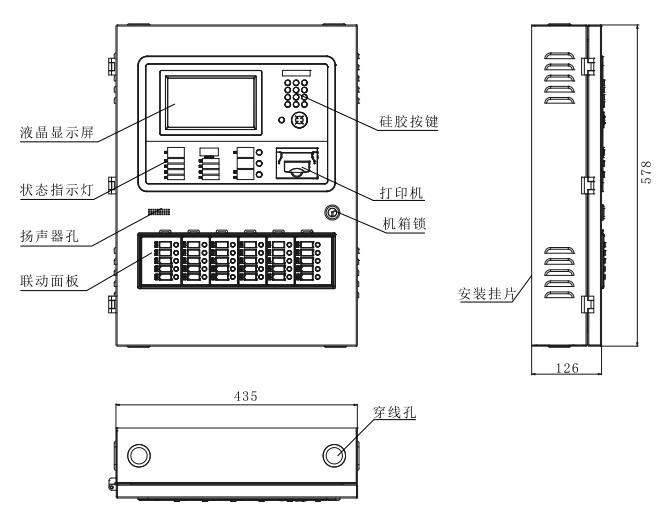

1、外形尺寸

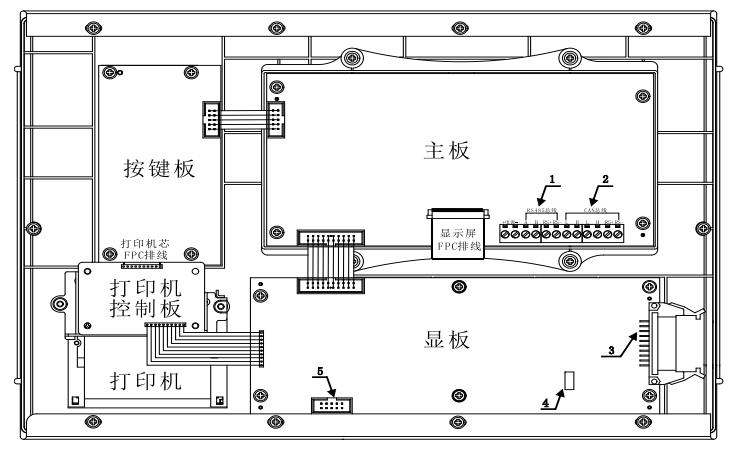

2、安裝布線

2.1 安裝

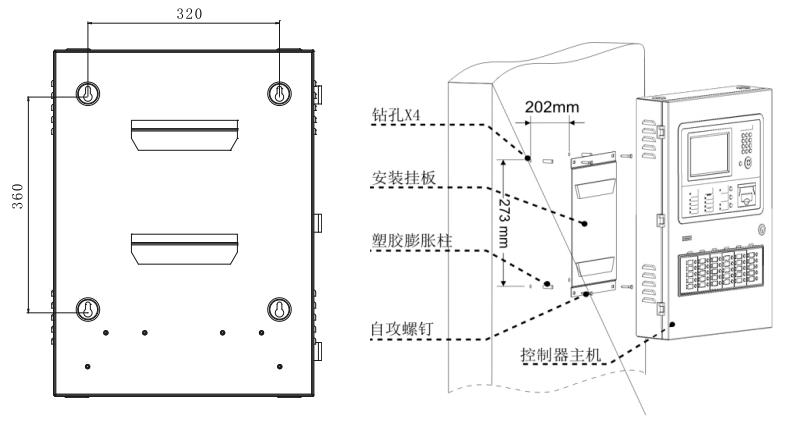

　通過安裝掛板安裝：

　　－選擇合理的安裝高度，墻面牢固、平整。

　　－按照圖2-2所示，用鉆頭在墻面上鉆四個孔202×273㎜，孔深度不低于50㎜。

　　－將四顆塑膠膨脹柱分別裝入四個孔內，然后將掛板的安裝孔對準塑膠膨脹柱，用四顆自攻螺釘將其固定在墻面。

　?。瓕⒈O(jiān)控器掛到安裝掛板上，完成監控器安裝。

　將監控器直接固定在墻上：

　?。x擇合理的安裝高度，墻面牢固、平整。

　?。凑毡O(jiān)控器底面孔（圖2-1監控器背面圖）的尺寸，用鉆頭在墻面上鉆四個孔，孔深度不低于50㎜。

　　－將四顆塑膠膨脹柱分別裝入四個孔內，然后將監控器的安裝孔對準塑膠膨脹柱，用四顆自攻螺釘將其固定在墻面。

　安裝過程及操作需符合國家相關標準要求：

　?。O(jiān)控器應安裝在消防控制室、儀表室等非防爆場所，嚴禁安裝在防爆場所。

　?。O(jiān)控器安裝，應確保固定牢靠：安裝在輕質墻上時，應采取加固措施，避免震動，防止灰塵和水的侵襲；

　?。O(jiān)控器應從消防電源配電箱（配電柜）取電，避免與大功率消防設備使用同路電源。

　　－監控器外殼嚴禁破壞，否則會影響安全使用和屏蔽效果。

　　－安裝施工時，主機箱底邊距地面高度宜為1.3m～1.5m，靠近門軸的側面距墻不應小于0.1m，操作面應留有0.5m寬或以上的操作距離。

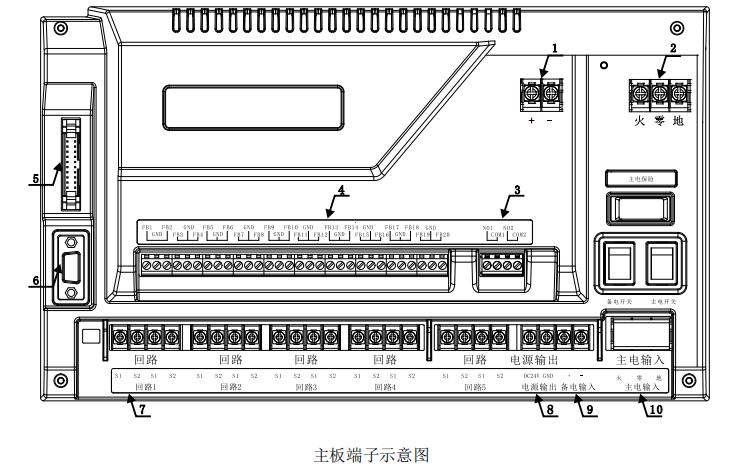

2.2 布線

　布線要求：

　?。瓩C內端子配線：所有引入線，均剝開0.5cm，上錫或用接線卡后接入端子。

　?。瓋煽偩€：采用阻燃或阻燃耐火銅芯電線電纜，銅導線橫截面積為：1.5mm²≤R≤2.5mm²。

　?。┚€要求：信號兩總線應單獨穿入金屬管中，嚴禁與動力線、照明線、交流線、視頻線或廣播線等穿入同一管中。

二、防火門定位與釋放裝置

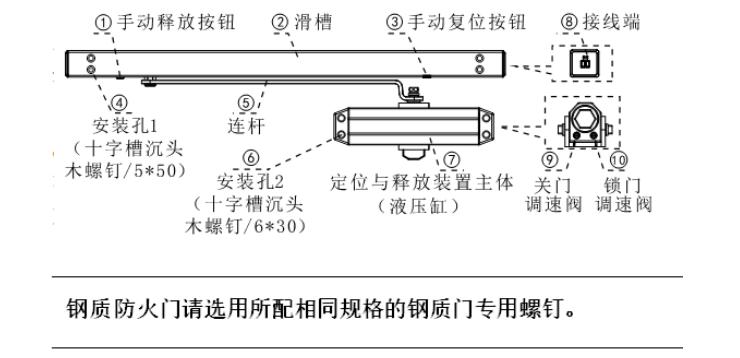

1、產品結構

2、安裝方式

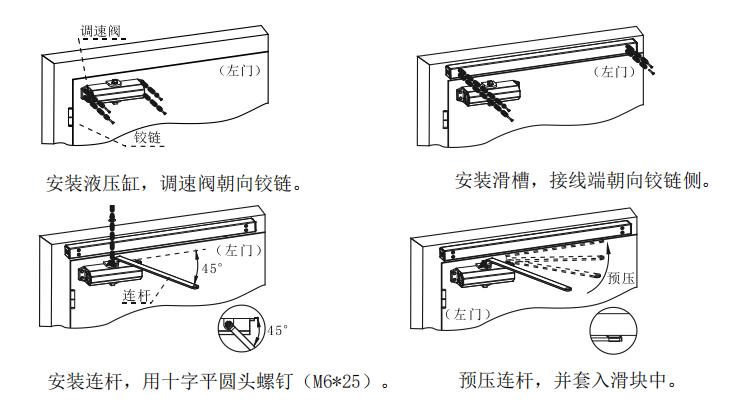

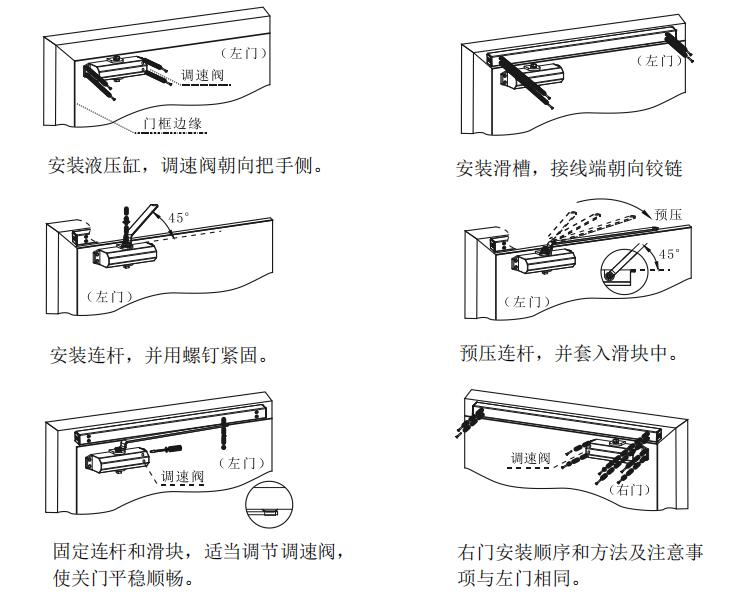

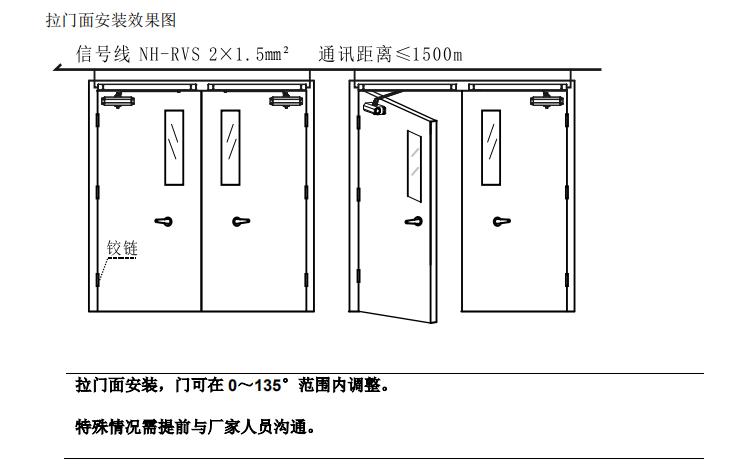

2.1拉門面安裝

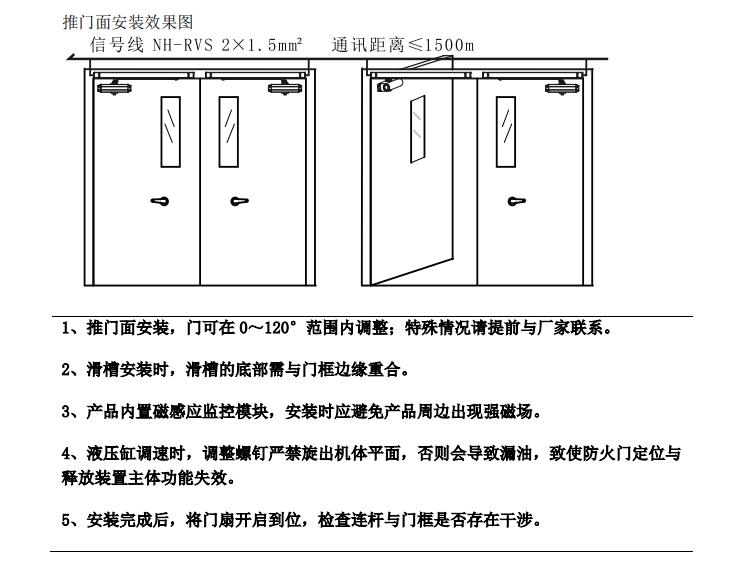

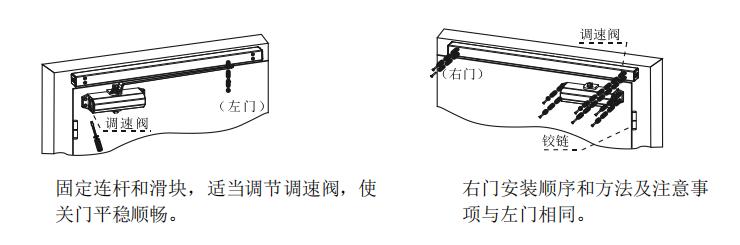

2.2 推門面安裝

三、門磁開關

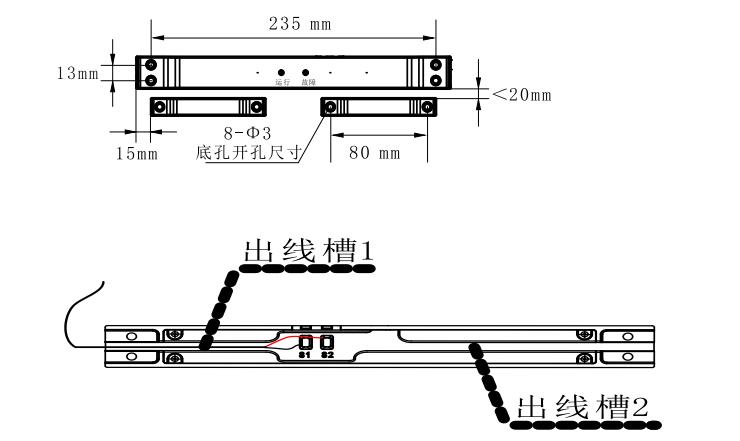

1、外形尺寸

　　產品共設有兩個出線槽，安裝時可根據具體的安裝位置選擇合適的出線方式。

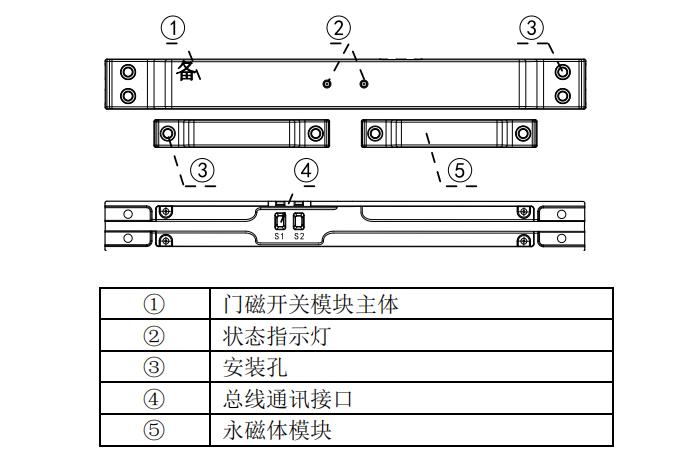

2、產品結構

　　安裝螺釘型號：

3、安裝方式

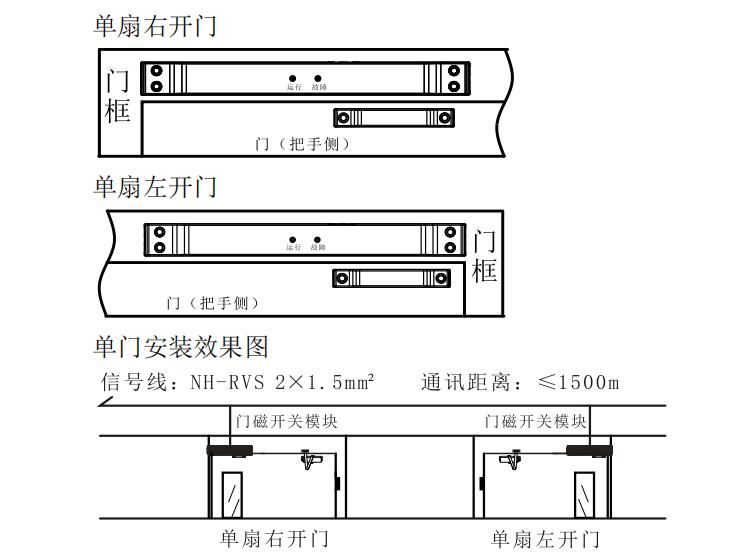

3.1單門安裝

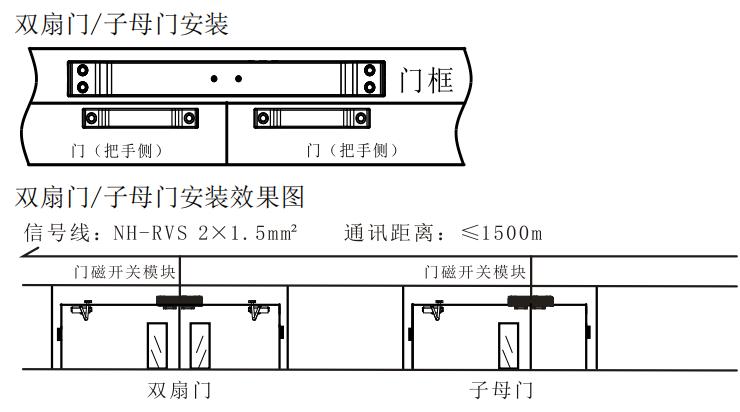

3.2雙扇門/子母門

　　1、門磁開關模塊應用為單扇防火門時，默認檢測位置為右側門磁，故將永磁體安裝至主體右側。

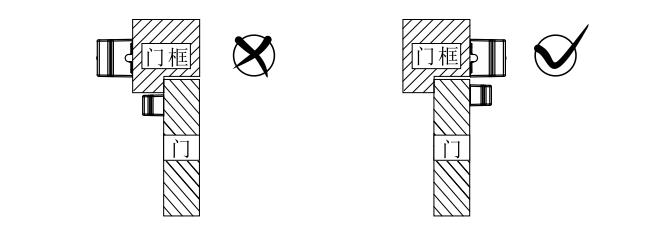

　　2、安裝時應選擇門框與門持平一側。盡量保持永磁體與主體底面平行。

　　3、間隔距離根據現場情況進行調節，間距越小，靈敏度越高（如下圖所示）。

四、接口模塊

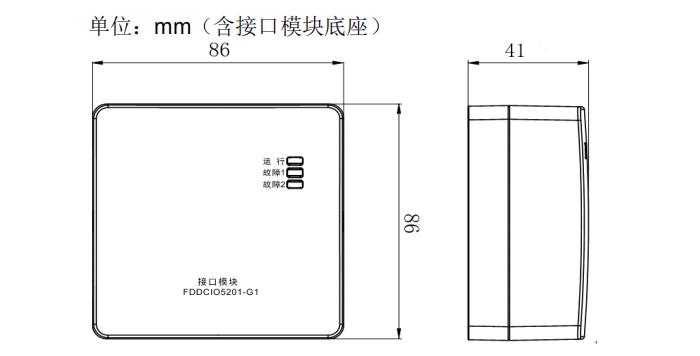

1、外形尺寸

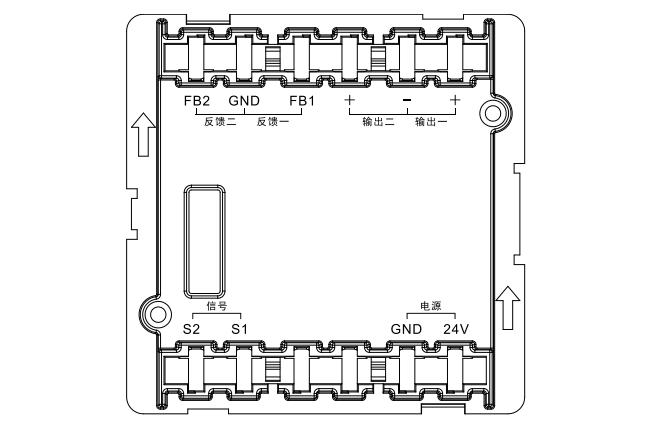

2、端口介紹

　端口說明：

　　– 總線

　　1.S1、S2接控制器S1、S2（TBUS總線）

　　2.24V、GND接低壓電源箱或控制器24V、GND

　　– 反饋輸入

　　FB1、FB2可連接防火門門磁開關和防火門定位釋放裝置反饋輸出端

　　– 有源輸出

　　+、-、+（輸出一、輸出二）兩組有源開關量輸出

　　備注：本產品不具備防爆性，請安裝在非防爆區域或防爆接線盒中。

3、接線

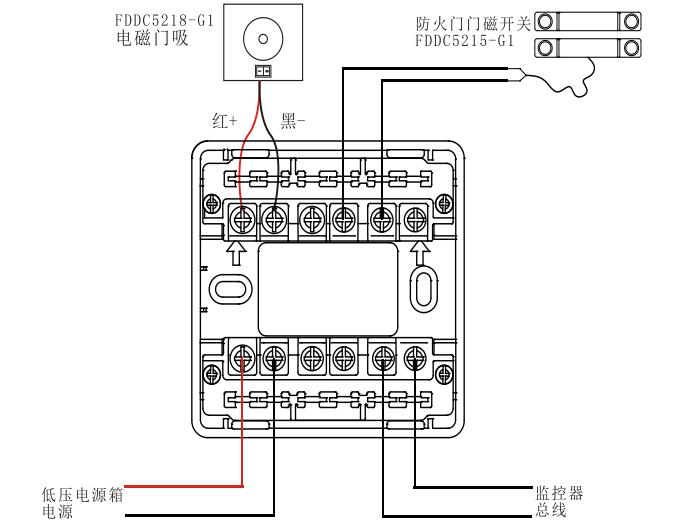

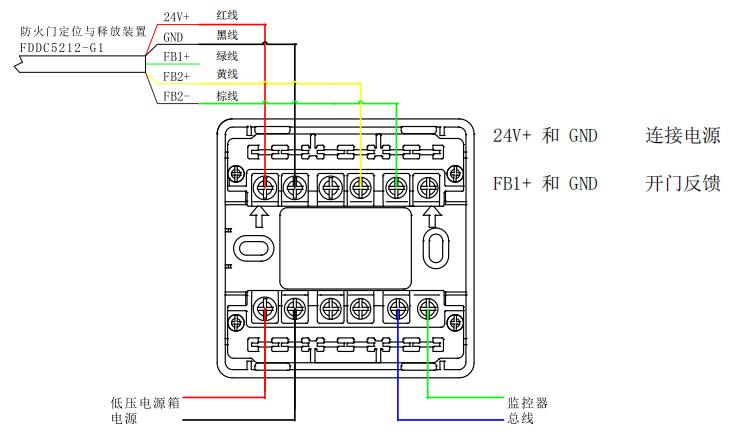

單扇常開門接線示意圖：

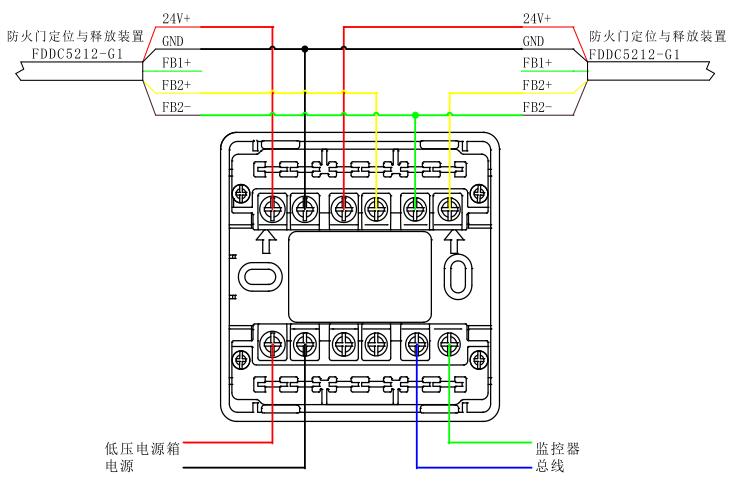

雙扇常開門接線示意圖：

　　1、開門反饋與閉門反饋任選其一，不可同時接入兩種反饋。

　　2、單扇門只需接入一組輸出和一組反饋。

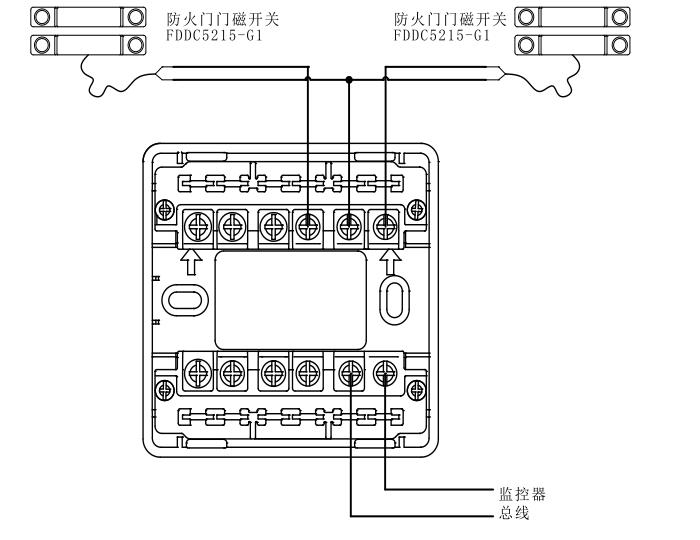

單扇常開門接線示意圖：

雙扇常閉門接線示意圖：

五、隔離模塊

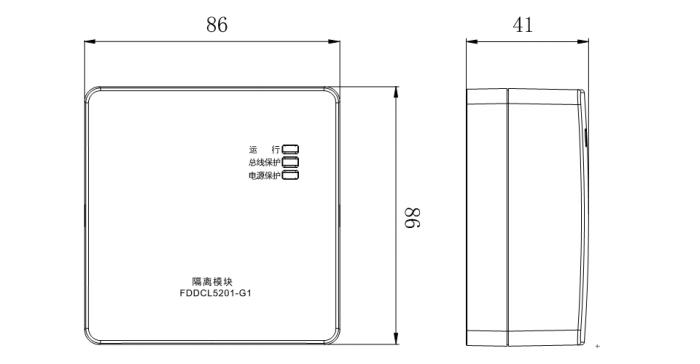

1、外形尺寸

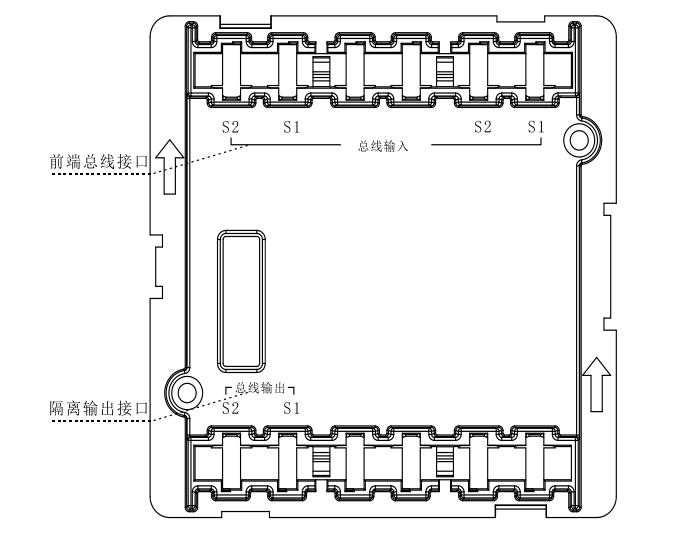

2、端口介紹

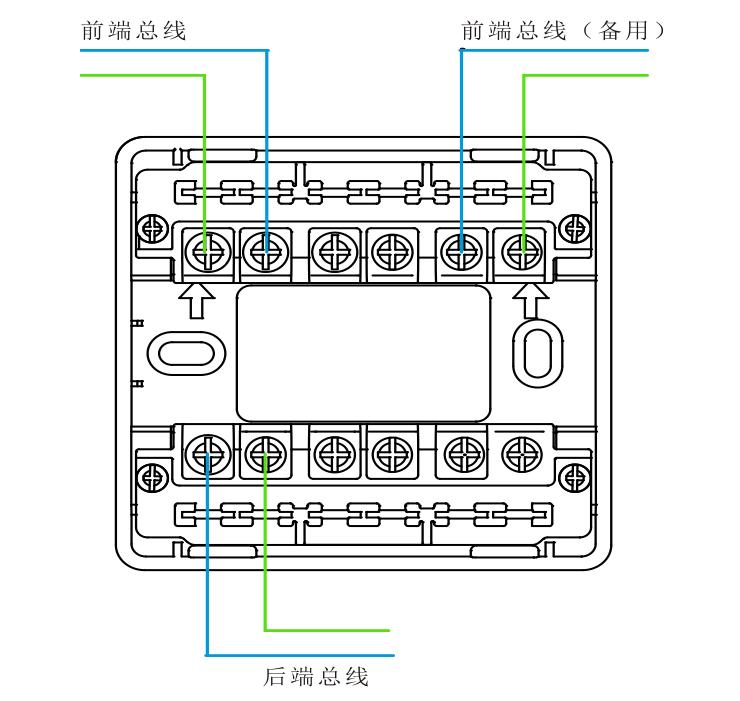

3、接線圖
