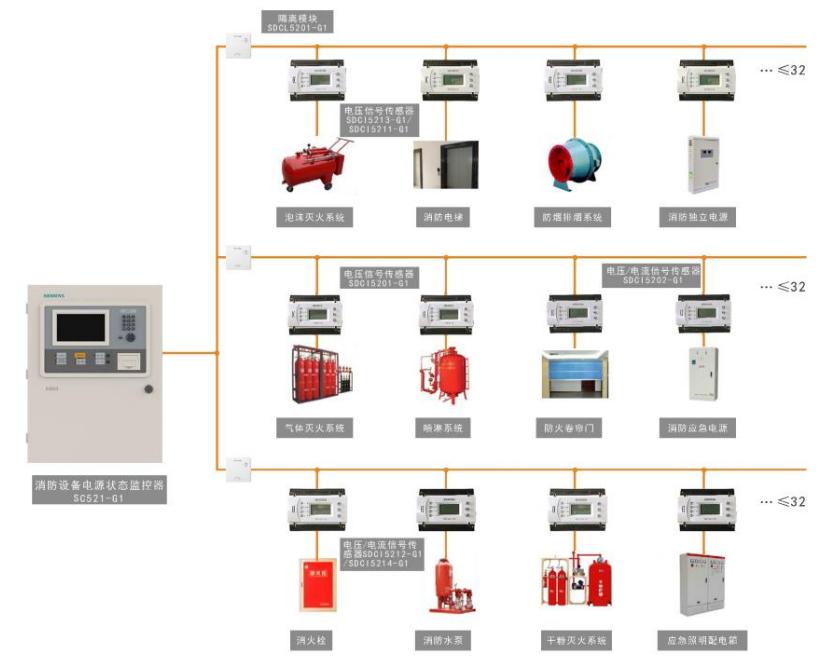

西門子消防設備電源監控系統圖：

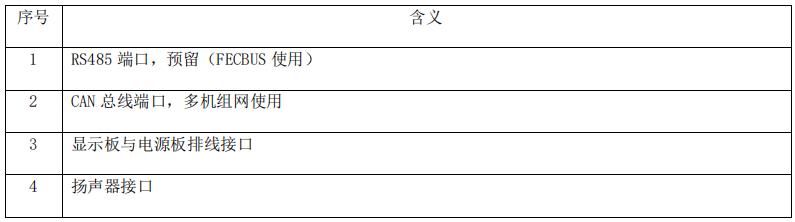

一、消防設備電源監控控制器

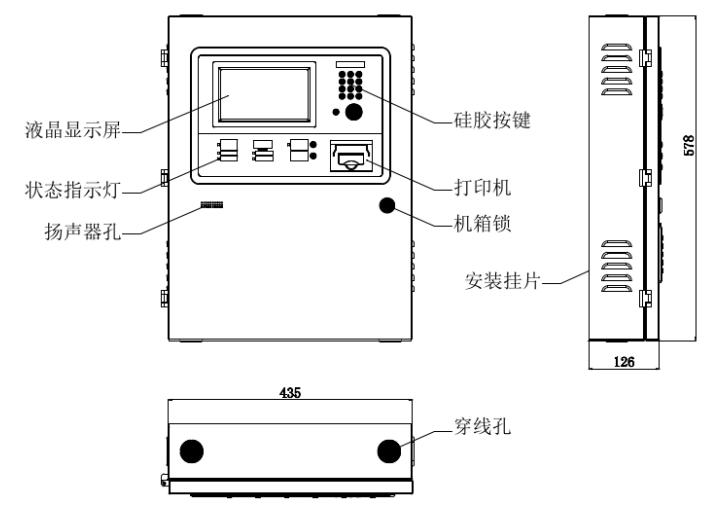

1、外形尺寸

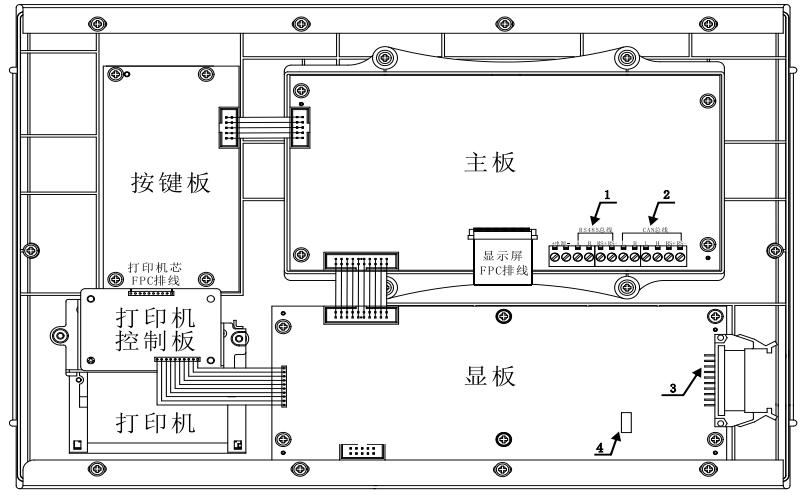

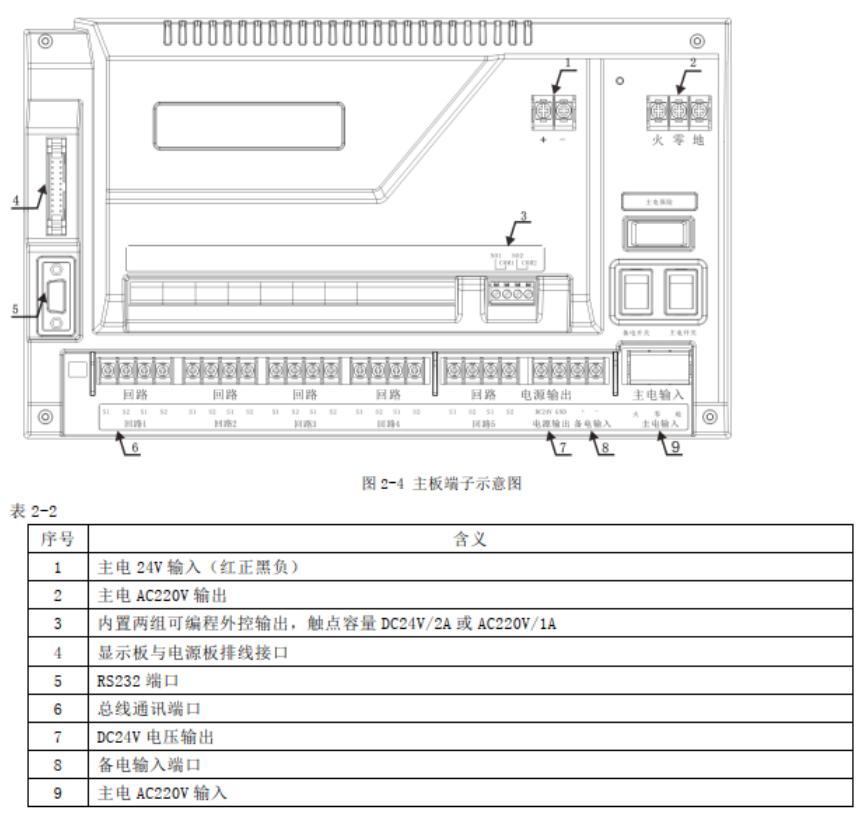

2、安裝布線

2.1.安裝過程

　通過安裝掛板安裝：

　?。x擇合理的安裝高度，墻面牢固、平整。

　?。凑請D2-2所示，用鉆頭在墻面上鉆四個孔202×273㎜，孔深度不低于50㎜，并在孔內填入塑膠膨脹柱。

　?。瓕彀宓陌惭b孔對準塑膠膨脹柱，用四顆自攻螺釘將其固定在墻面。

　　－將監控器掛到安裝掛板上，完成監控器安裝。

　將監控器直接固定在墻上：

　?。x擇合理的安裝高度，墻面牢固、平整。

　?。凑毡O(jiān)控器底面孔（圖2-1監控器底面圖）的尺寸，用鉆頭在墻面上鉆四個孔，孔深度不低于50㎜，并在孔內填入塑膠膨脹柱。

　?。瓕⒈O(jiān)控器的安裝孔對準塑膠膨脹柱，用四顆自攻螺釘將其固定在墻面。

　安裝過程及操作需符合國家相關標準要求：

　?。O(jiān)控器應設在消防控制室或有人值班的場所。主機電源應取自控制中心的消防供電（AC220V）。若各監控傳感器采用現場供電，電源接入點應設在該級斷路器的上端。

　傳感器在配電箱（柜）內部形式的安裝設計：

　　一般新工程在樓層設有專門樓層配電柜（箱），可將傳感器放在配電柜（箱）內，且離導電母線盡量遠的導軌上安裝，再將電流互感器安套在電源母線上，固定牢靠。

　傳感器在配電箱（柜）外部形式的安裝設計：

　　在配電箱（柜）外安裝傳感器，則無論是對新工程還是改造工程，都是適用的。若有專門安裝傳感器的防火監控箱，裝入傳感器后可放在配電箱（柜）附近。同理，電流互感器安套在電源母線上，固定牢靠。

2.2.布線

　布線要求：

　?。瓩C內端子配線：所有引入線，均剝開0.5cm，上錫或用接線卡處理后接入端子。

　?。瓋煽偩€：采用阻燃或阻燃耐火銅芯電線電纜，銅導線橫截面積為：1.5mm²≤R≤2.5mm²。

　?。┚€要求：信號兩總線應單獨穿入金屬管中，線路暗敷設時，應采用金屬管、可繞（金屬）電氣導管或B1及以上的剛性塑料管保護，并應敷設在不燃燒的結構層內，且保護層厚度不宜小于30㎜；線路明敷設時，應采用金屬管、可繞（金屬）電導管或金屬封閉線槽保護。礦物絕緣類不燃性電纜可直接明敷；嚴禁與動力線、照明線、交流線、視頻線或廣播線等穿入同一管中。

二、電壓/電流信號傳感器

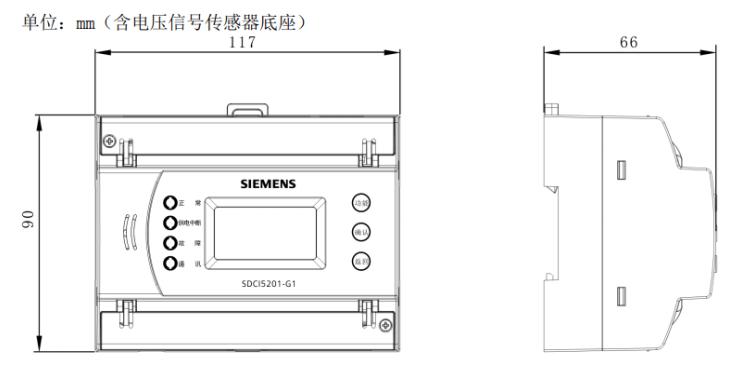

1、外形尺寸

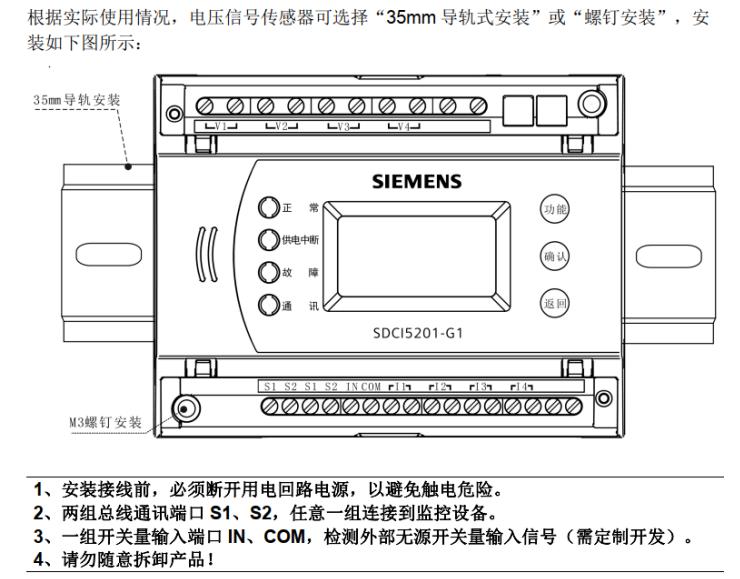

2、安裝方式

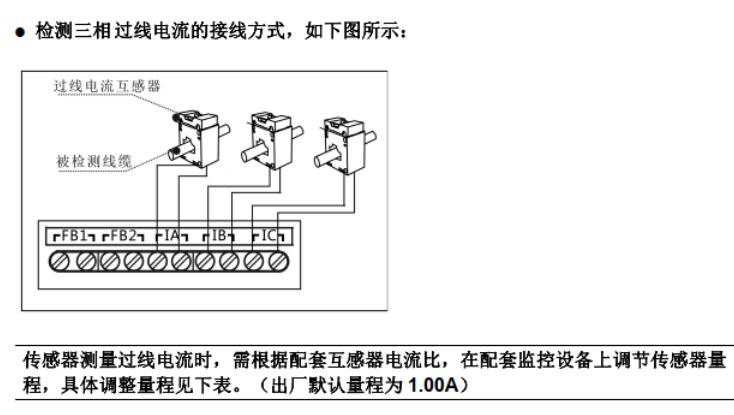

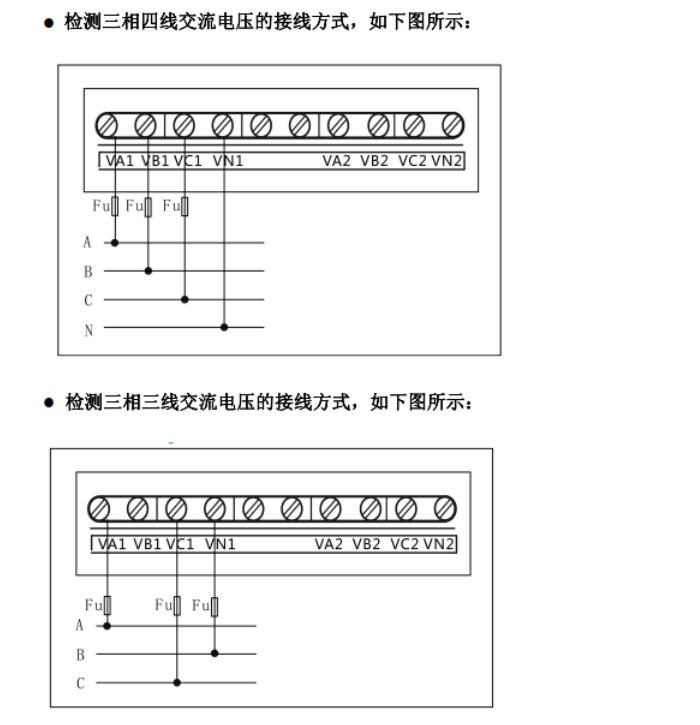

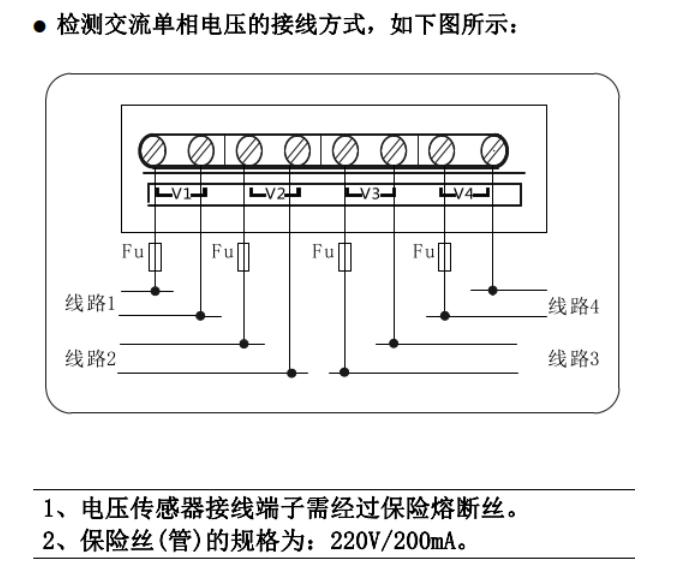

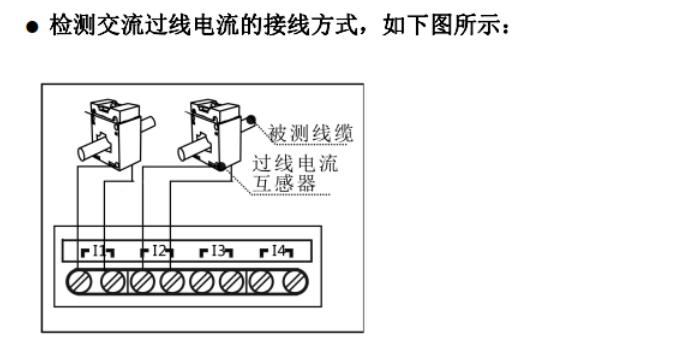

3、接線方式

三、 隔離模塊

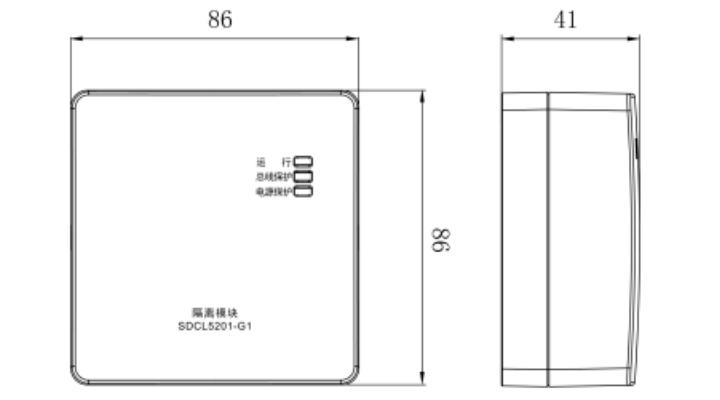

1、外形尺寸

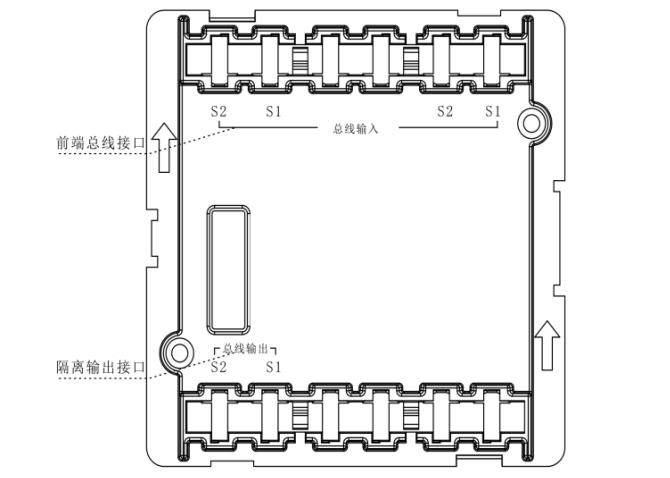

2、端口介紹

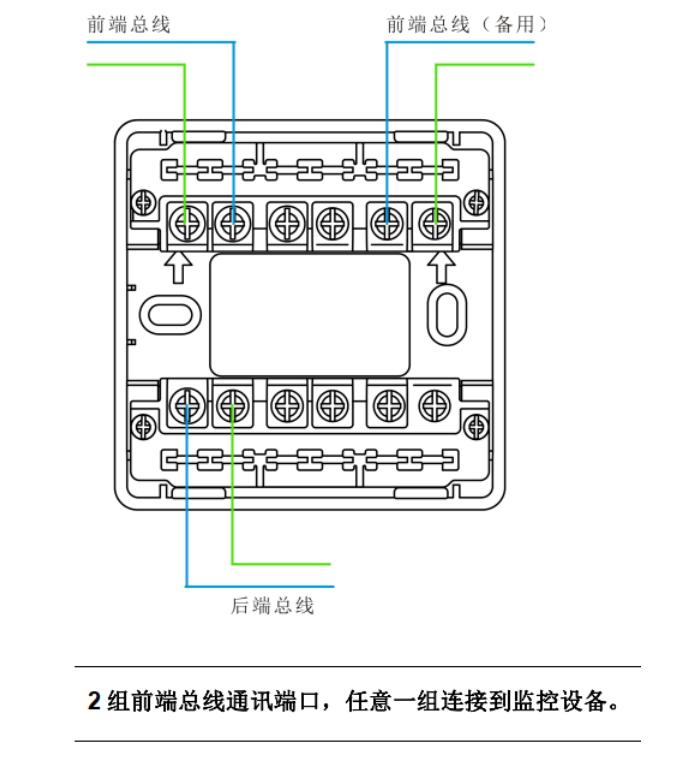

3、接線圖
