前 言

　　本文件按照GB/T 1.1—2020《標準化工作導則第1部分:標準化文件的結構和起草規則》的規定起草。

　　請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。

　　本文件由廣東省消防協會提出并歸口。

　　本文件主編單位：廣州瑞港消防設備有限公司。

　　本文件參編單位：廣東百安建設科技集團有限公司、廣州瑞中消防科技有限公司、廣州民安機電消防工程有限公司、廣州海安消防設備有限公司。

　　本文件主要起草人：徐寧、沈奕輝、林炬、王勇、熊汝炊、馮松、鄢思金、李海珠、李宏偉、呂文龍、時山俊、羅秋玲、馮碧萍、李平。

　　本文件主要審查人：趙力軍、嚴洪、陳慶沅、唐祝華、吳風、吳保柱、張孝春。

引 言

　　為規范消防滅火用氣瓶安全工作，保障人民生命和財產安全，促進經濟社會發展，引領消防滅火用氣瓶檢測市場健康發展，制定本文件。

消防滅火用氣瓶定期檢驗與評定

1 范圍

　　本文件規定了消防滅火用承壓氣瓶定期檢驗與評定的基本方法和技術要求。

　　本文件適用于公稱工作壓力不大于30MPa,公稱容積為3 L~150L,用于盛裝壓縮氣體、高壓液化氣體或混合氣體的可重復充裝的消防滅火用鋼質無縫氣瓶定期檢驗與評定。

　　本文件適用于公稱工作壓力不大于10MPa,公稱容積為4 L~1000L,用于盛裝標準沸點低于或等于60℃的液體、低壓液化氣體或是混合氣體的可重復充裝的消防滅火用鋼質焊接氣瓶定期檢驗與評定。

　　本文件不適用于僅在滅火時承受瞬時壓力的消防滅火用氣瓶,以及滅火器用氣瓶。

2 規范性引用文件

　　下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中,注日期的引用文件,僅該日期對應的版本適用于本文件;不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。

　　GB8335 氣瓶專用螺紋

　　GB/T 5099 鋼質無縫氣瓶

　　GB/T 5100 鋼質焊接氣瓶

　　GB/T 7144 氣瓶顏色標志

　　GB/T 8336 氣瓶專用螺紋量規

　　GB/T 9251 氣瓶水壓試驗方法

　　GB/T 10878 氣瓶錐螺紋絲錐

　　GB/T 12135 氣瓶檢驗機構技術條件

　　GB/T 12137 氣瓶氣密性試驗方法

　　GB/T 13004-2016 鋼質無縫氣瓶定期檢驗與評定

　　GB/T 13075 鋼質焊接氣瓶定期檢驗與評定

　　GB25972-2010 氣體滅火系統及部件

　　GB50263 氣體滅火系統施工及驗收規范

　　NB/T 47013.2 承壓設備無損檢測第2部分:射線檢測

　　NB/T 47013.4 承壓設備無損檢測第4部分:磁粉檢測

　　NB/T 47013.5 承壓設備無損檢測第5部分:滲透檢測

　　TSG 23 氣瓶安全技術規程

　　TSG Z7001 特種設備檢驗機構核準規則

　　XF1203 氣體滅火系統滅火劑充裝規定

3 術語和定義

　　下列術語和定義適用于本文件。

3.1 鋼質無縫氣瓶 seamIes steI gas cyIinder

　　按GB/T 5099的要求制造的，用于盛裝壓縮氣體、高壓液化氣體、混合氣體的氣瓶。

3.2 鋼質焊接氣瓶 weIded steI gas cyIinder

　　按GB/T 5100的要求制造的，用于盛裝低壓液化氣體、混合氣體的氣瓶。

3.3 IG-01惰性氣體滅火劑 inert gaseous extinguishant-IG-01

　　由氬氣單獨組成的氣體滅火劑。

3.4 IG-100惰性氣體滅火劑 inert gaseouse xtinguishant-IG-100

　　由氮?dú)鈫为?dú)組成的氣體滅火劑。

3.5 IG-55惰性氣體滅火inert gaseous extinguishant-IG-55

　　由氬氣和氮?dú)獍匆欢ū壤旌隙傻臏缁饎?/p>

3.6 IG-541惰性氣體滅火劑 inert gaseous extinguishant-IG-541

　　由氬氣、氮?dú)夂投趸細獍匆欢ū壤旌隙傻臏缁饎?/p>

4 消防滅火用氣瓶分類

　　消防滅火用氣瓶分類見表1。

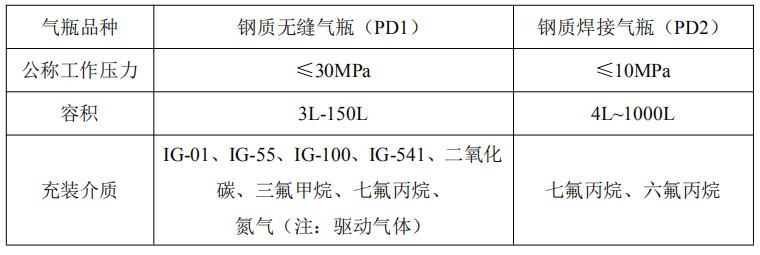

表1 消防滅火用氣瓶分類

5 檢驗機構、檢驗周期與檢驗項目

5.1 檢驗機構

　　進行氣瓶定期檢驗的檢驗機構，應符合GB/T 12135的要求，并按TSG Z7001經省級市場監督管理部門核準，取得中華人民共和國特種設備檢驗檢測機構核準證。

5.2 檢驗周期

　　消防滅火氣瓶檢驗周期見表2。

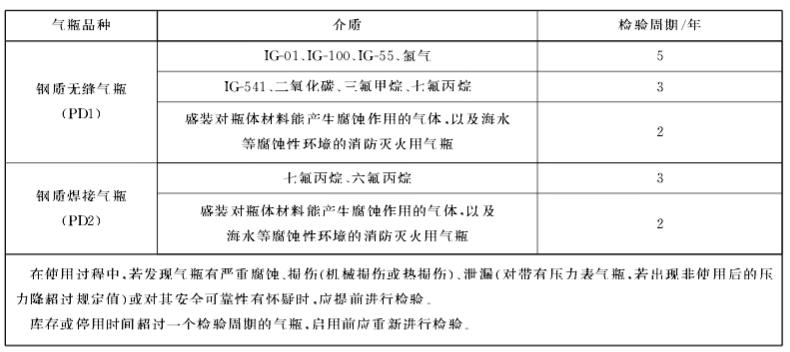

表2 消防滅火氣瓶檢驗周期

5.3 檢驗項目

5.3.1 鋼質無縫氣瓶檢驗項目

　　氣瓶定期檢驗項目包括外觀檢查（包括機械損傷和缺陷、熱損傷、腐蝕、頸圈和底座）、音響檢查、瓶口螺紋檢查、內部檢查、質量與容積測定、水壓試驗、瓶閥檢驗和氣密性試驗。

5.3.2 鋼質焊接氣瓶檢驗項目

　　氣瓶定期檢驗項目包括外觀檢查（包括機械損傷和缺陷、底座、熱損傷、腐蝕、焊接接頭）、瓶口螺紋檢查、內部檢查、壁厚測定、容積測定、水壓試驗、瓶閥檢驗和氣密性試驗。

6 檢驗準備

6.1 記錄

6.1.1 逐只檢查記錄氣瓶制造標志和檢驗標志。記錄內容至少包括制造單位名稱代碼或制造許可證編號、氣瓶編號、制造年月、公稱工作壓力、水壓試驗壓力、公稱容積/實際容積、理論重量/實際重量、設計壁厚、充裝介質、上次檢驗日期等信息，對進口氣瓶應當記錄國別。

6.1.2 對未取得特種設備制造許可的制造企業生產的氣瓶、制造標志模糊不清或項目不全而又無據可查的氣瓶、特種設備安全監督管理部門規定不準再用的氣瓶，登記后不予檢驗按報廢處理。

6.1.3 對超過設計使用年限的氣瓶，登記后不予檢驗按報廢處理。

6.1.4 氣瓶中充裝介質與氣瓶制造標志規定的氣體要求不一致或是公稱工作壓力與系統工作壓力不符的，登記后不予檢驗按報廢處理。

6.2 滅火劑處理

6.2.1 對于瓶內滅火劑不明的或無法證明有無余壓的氣瓶，應與待檢瓶分開存放以待另行妥善處理。

6.2.2 確認瓶內滅火劑后，根據滅火劑的性質，在保證安全衛生和不污染環境的條件下，采用與瓶內滅火劑相適應的方法將瓶內滅火劑排出并妥善處理。

6.2.3 對于可以重復利用的滅火劑，在保證滅火劑質量滿足相應標準要求的，采用回收處理方式妥善處理，待氣瓶檢驗合格后重新充裝到氣瓶內。

7 通用項目檢驗與評定

7.1 外觀檢查與評定

7.1.1 一般要求

　　應逐只對氣瓶進行目測檢查，檢查有無肉眼可見的容積變形，檢查瓶體外表面是否存在裂紋、鼓包、皺褶、夾層、凹陷、磕傷、劃傷、凹坑、腐蝕、熱損傷等缺陷。

　　對外觀檢查發現有磕傷、劃傷、凹坑、腐蝕缺陷的部位，應采用超聲波測厚儀器測量缺陷處瓶體的最小壁厚。對剩余壁厚小于設計壁厚的氣瓶應報廢。

7.1.2 熱損傷的檢查與評定瓶體存在弧疤、焊跡或存在可能使金屬受損的明顯火焰燒灼跡象的氣瓶應報廢。

7.1.3 腐蝕的檢查與評定

7.1.3.1 瓶體上孤立的點腐蝕、線狀腐蝕、局部腐蝕及普遍腐蝕處的剩余壁厚小于設計壁厚的氣瓶應報廢。

7.1.3.2 因腐蝕嚴重，對腐蝕深度和范圍無法確定的氣瓶應報廢。

7.1.4 其他項目外觀檢查的其他項目分別按本標準第8.1、9.1條要求進行檢查與評定。

7.2 瓶口螺紋檢查與評定

7.2.1 檢查內容與評定方法

7.2.1.1 目測或使用低倍放大鏡逐只檢查瓶口螺紋有無裂紋、變形、磨損、腐蝕或其他機械損傷。

7.2.1.2 瓶口螺紋不得有裂紋或裂紋性缺陷，但允許有不影響使用的輕微損傷。

7.2.2 螺紋修復

　　對螺紋的輕度腐蝕、磨損或其他損傷，可使用符合GB/T 10878規定的絲錐修復。修理后用符合GB/T 8336的量規檢查，檢查結果應符合GB 8335的要求，不合格的氣瓶應報廢。

7.3 內部檢查與評定

7.3.1 工具

　　應用電壓不超過24V、具有足夠亮度的安全光源逐只對氣瓶進行內部目測檢查。必要時可使用內窺鏡或其他輔助設備進行檢查。

7.3.2 檢查與結果評定

7.3.2.1 內表面有裂紋、皺折、夾層或凹坑的氣瓶應報廢。

7.3.2.2 內表面存在任何腐蝕缺陷的氣瓶，應參照本標準7.1.3評定。

7.4 內部干燥

7.4.1 干燥方法與要求

7.4.1.1 經水壓試驗合格的氣瓶，應逐只進行內部干燥。對盛裝介質露點有特殊要求的氣瓶，應根據充裝介質對露點的具體要求，再對氣瓶做進一步干燥。

7.4.1.2 應采用干燥空氣吹掃、內加溫、外加溫或其他適當?shù)姆椒ㄟM(jìn)行內部干燥。使用加溫方法進行內部干燥時，溫度不應超過200℃，時間應足夠長以保證瓶內完全干燥。

7.4.2 干燥狀況檢查

　　借助內窺鏡或小燈泡觀察瓶內干燥狀況，如內壁已全面呈干燥狀態，并用露點儀進行氣瓶內水份含量的測定，其值應滿足XF 1203對消防滅火用氣瓶的要求，便可安裝瓶閥。

7.5 瓶閥檢驗與裝配

7.5.1 瓶閥外觀檢驗

7.5.1.1 應逐只對瓶閥進行檢驗和清洗，保證開閉自如、不泄漏。

7.5.1.2 閥體和其他部件不得有嚴重變形，螺紋不得有嚴重?fù)p傷，其要求可按照本標準7.3的規定。

7.5.1.3 當瓶閥損壞時，應更換瓶閥。

7.5.2 瓶閥氣密性試驗

7.5.2.1 瓶閥氣密性試驗裝置和方法應符合GB 25972-2010第6.4.1、6.4.3條的要求，試驗壓力為瓶閥公稱工作壓力，壓力保持時間不少于5min，保壓期間應無泄漏或壓力回降現象。

7.5.2.2 瓶閥泄漏無法修復時應進行更換。

7.5.3 瓶閥動作試驗

7.5.3.1 瓶閥動作試驗在專用試驗裝置上進行。氣源采用壓縮空氣或氮?dú)?；專用試驗容器的容積和驅動器工作狀態應滿足被試閥門在啟動后完全開啟的需要，被試閥門出口應連接與出口公稱直徑相同、長度不超過0.5m的直管和一個等效孔徑不小于3mm的噴嘴。

7.5.3.2 將被試瓶閥安裝在專用試驗容器上，連接好控制驅動器，使被試瓶閥處于正常工作狀態，由氣源給專用試驗容器充壓至瓶組貯存壓力，啟動驅動器使瓶閥動作，檢查閥門開啟狀態。

7.5.3.3 瓶閥及其輔助的控制驅動裝置應動作靈活、可靠，不應出現任何故障或結構損壞(正常工作時允許損壞的零件除外，但這些零件不應與閥體脫離和從出口噴出），試驗后瓶閥的密封性能應符合7.5.2的規定。

7.5.3.4 瓶閥動作試驗不合格時應進行更換。

7.5.4 瓶閥裝配

　　瓶閥應裝配牢固，并應保證其與閥座或瓶口連接的有效螺紋牙數和密封性能，其外露螺紋數不得少于1牙~2牙。瓶閥與氣瓶裝配時的扭矩應符合附錄A的要求。

7.6 氣密性試驗

7.6.1 試驗要求

7.6.1.1 氣瓶水壓試驗合格后，應逐只進行氣密性試驗。試驗裝置和方法應符合GB/T 12137的要求，試驗壓力應為氣瓶公稱工作壓力。

7.6.1.2 氣瓶應使用浸水法進行氣密性試驗。氣瓶浸水保壓時間不少于2min，保壓期間不得有泄漏或壓力回降現象。

7.6.1.3 試驗過程中若充氣裝置發生故障或試驗過程中瓶閥產生泄漏時，應立即停止試驗，待維修或重新裝配后再試驗。

7.6.2 結果評定

　　試驗壓力下瓶體泄漏的氣瓶應報廢。

8 鋼質無縫氣瓶檢驗與評定

8.1 外觀檢查與評定

8.1.1 機械損傷和缺陷的檢查與評定

8.1.1.1 瓶體存在裂紋、鼓包、夾層等缺陷及肉眼可見的容積變形的氣瓶應報廢。

8.1.1.2 瓶體磕傷、劃傷處的剩余壁厚小于設計壁厚的氣瓶應報廢，測量方法按照GB/T 13004-2016的要求進行。

8.1.1.3 瓶體凹陷深度大于2mm或大于凹陷短徑1/30的氣瓶應報廢，測量方法按照GB/T 13004-2016的要求進行。

8.1.1.4 瓶體凹陷中帶有磕傷、劃傷、凹坑時，若磕傷、劃傷、凹坑及凹陷符合本標準8.1.2或8.1.3的規定，氣瓶應報廢；若其缺陷雖不符合本標準8.1.2或8.1.3的規定，但磕傷或劃傷長度等于或大于凹陷短徑，且凹陷深度大于1.5mm或大于凹陷短徑的1/35時，氣瓶應報廢。

8.1.1.5 對未達到報廢條件的缺陷，特別是線性缺陷或尖銳的機械損傷應進行修磨，使其邊緣圓滑過渡，但修磨后的剩余壁厚不得小于設計壁厚。

8.1.2 頸圈、底座等其他檢查與評定

8.1.2.1 頸圈松動無法加固的氣瓶，或頸圈損傷且無法更換的氣瓶應報廢。

8.1.2.2 底座松動、傾斜、破裂、磨損或其支撐面與瓶底最低點之間距離小于10mm的氣瓶應報廢。

8.1.2.3 有下列情況之一的氣瓶應報廢：

　　a）在筒體同一截面上測量其最大與最小外徑之差，超過該截面平均外徑的3.0%。

　　b）筒體直線度超過瓶體直線段長度的0.4%，且彎曲深度大于5mm。

　　c）瓶體垂直度超過瓶體直線段長度的1%。

8.2 音響檢查

8.2.1 檢查要求

8.2.1.1 外觀檢查合格的鋼瓶，應逐只進行音響檢查。

8.2.1.2 鋼瓶在沒有附加物或其他妨礙瓶體震動的情況下，使用重約250g的銅錘輕擊瓶壁。

8.2.2 結果評定

　　如發出的音響清脆有力，余韻輕而長且有旋律感，則此項檢驗合格。音響十分混濁低沉，余韻重而短，并伴有破殼音響的氣瓶應報廢。

8.3 重量與容積測定

8.3.1 數值修約

　　應逐只對氣瓶進行重量（不含可拆附件）與容積測定。瓶重、容積應以三位有效數字表示。第四位數值，對于瓶重一律進位，對于容積一律舍去。

8.3.2 衡器要求

　　重量與容積測定用的衡器應保持準確，其最大稱量值應為常用稱量值的1.5～3.0倍。衡器的檢定周期不得超過三個月。

8.3.3 測定與結果評定

8.3.3.1 若實測重量小于氣瓶制造鋼印標記重量，且鋼印標記重量與實測重量的差值大于鋼印標記重量的5%時，應測定瓶壁最小壁厚，最小壁厚小于設計壁厚的氣瓶應報廢。

8.3.3.2 對質量測定合格的氣瓶，按GB/T 13004-2016附錄B規定的方法進行容積測定。實測容積值大于鋼印標記容積值10%以上的氣瓶應報廢。

8.4 水壓試驗

8.4.1 試驗要求及結果評定

8.4.1.1 應按GB/T 9251的規定逐只對氣瓶進行水壓試驗，測定容積殘余變形率，試驗方法采用外測法（小容積氣瓶除外）。

8.4.1.2 水壓試驗壓力一般按1.5倍公稱工作壓力值確定，試驗壓力下的保壓時間不少于2min。

8.4.1.3 水壓試驗時，瓶體出現滲漏、明顯變形或保壓期間壓力有回降現象（非因試驗裝置或瓶口泄漏）的氣瓶應報廢。

8.4.1.4 氣瓶容積殘余變形率超過6%時，應測定瓶體的最小壁厚，其值小于設計壁厚應報廢。容積殘余變形率超過10%的氣瓶應報廢。

8.4.2 無效試驗的處理

　　在氣瓶進行水壓試驗過程中，當壓力升至試驗壓力的90%或90%以上時，如因故無法繼續進行試驗，應按GB/T 9251的規定采取提高試驗壓力的方法對試驗無效的受試瓶再次進行試驗。

8.5 其他檢驗項目

　　鋼質無縫氣瓶其他檢驗項目見本標準第7條通用檢驗要求。

9 鋼質焊接氣瓶檢驗與評定

9.1 外觀檢查與評定

9.1.1 機械損傷及缺陷的檢查與評定

9.1.1.1 瓶體存在裂紋、鼓包、皺褶或夾層等缺陷及肉眼可見容積變形的氣瓶應報廢。

9.1.1.2 瓶體磕傷、劃傷、凹坑處的剩余壁厚小于設計壁厚的氣瓶應報廢，測量方法按照GB/T 13075的要求進行。

9.1.1.3 瓶體凹陷深度大于或等于6mm或大于凹陷短徑的1/10的氣瓶應報廢，測量方法按照GB/T 13075的要求進行。

9.1.1.4 瓶體凹陷深度小于6mm，若凹陷中帶有劃傷或磕傷缺陷，且缺陷處的剩余壁厚小于設計壁厚，則該氣瓶應報廢。

9.1.1.5 對未達到報廢條件的缺陷，特別是線性缺陷或尖銳的機械損傷，應進行修磨，使其邊緣圓滑過渡，但修磨后的壁厚應不小于設計壁厚。

9.1.2 底座檢查與評定

　　底座破裂、脫焊、嚴重變形，造成瓶體站立不穩或底座支撐面與瓶底最低點之間距離小于10mm的氣瓶應報廢。

9.1.3 焊接接頭檢查與評定

9.1.3.1 焊縫存在咬邊及焊縫和熱影響區表面存在裂紋、氣孔、弧坑和不規則突變的氣瓶應報廢。

9.1.3.2 縱、環焊縫上的劃傷、磕傷或凹坑經修磨后，焊縫低于母材的氣瓶應報廢。

9.1.3.3 縱、環焊縫熱影響區的劃傷或磕傷經修磨后，剩余壁厚小于設計壁厚的氣瓶應報廢。

9.1.3.4 縱、環焊縫及其熱影響區的凹陷深度大于或等于6mm的氣瓶應報廢。

9.1.3.5 對焊接接頭缺陷的類型和嚴重性有疑問時，應由檢驗員確定無損檢測部位、方法和檢測比例，按NB/T47013.2、NB/T47013.4、NB/T47013.5進行磁粉、滲透或射線無損檢測。進行磁粉、滲透檢測的合格級別為不低于I級，射線檢測的合格級別為不低于Ⅱ級。

9.2 壁厚檢查與評定

9.2.1 檢查要求

9.2.1.1 除對氣瓶有缺陷部位應進行局部測厚外，還應逐只進行定點測厚。

9.2.1.2 對內外表面腐蝕程度輕微的氣瓶，至少在上封頭、筒體和下封頭三個部位上各測定一點；對腐蝕程度嚴重的氣瓶，至少在上封頭測定兩點，筒體上測定四點，下封頭測定兩點，測厚點應選在腐蝕嚴重的部位。

9.2.2 結果評定

　　剩余壁厚小于設計壁厚的氣瓶應報廢。

9.3 容積測定

9.3.1 一般要求

　　首次檢驗時，應逐只對氣瓶進行容積測定。在其后檢驗時，若檢驗人員對氣瓶的容積數值有懷疑時，應對該氣瓶進行容積測定。

9.3.2 數值修約

　　容積應以三位有效數字表示，第四位數值一律舍去。

9.3.3 衡器要求

　　稱重用的衡器應保持準確，其最大稱量值應為常用稱量值的1.5～3.0倍。衡器的檢定周期不得超過三個月。

9.3.4 測定與結果評定

　　容積測定采用水容積測定法，測量方法按照GB/T 13075的要求進行。實測容積小于鋼印標記容積值的氣瓶應報廢。

9.4 水壓試驗

9.4.1 試驗要求

9.4.1.1 應按GB/T 9251逐只對氣瓶進行水壓試驗。

9.4.1.2 水壓試驗壓力一般按1.5倍公稱工作壓力值確定，氣瓶在試驗壓力下的保壓時間不少于3min。

9.4.2 結果評定

　　氣瓶水壓試驗時，瓶體出現滲漏、明顯變形或保壓期間壓力有回降現象（非試驗裝置原因）的氣瓶應報廢。

9.5 其他檢驗項目

　　鋼質焊接氣瓶其他檢驗項目見本標準第7條通用檢驗要求。

10 氣瓶檢驗標記、涂敷、記錄

10.1 檢驗標記

　　定期檢驗合格的氣瓶，應按TSG 23的規定打上或壓印檢驗標志、噴涂檢驗色標。并應貼上《氣瓶定期檢驗合格證》（格式附錄B），其內容至少應包括檢驗日期、下次檢驗日期、氣瓶編號、充裝介質、公稱工作壓力、水壓試驗壓力、檢驗機構及核準證編號等信息。

10.2 涂敷

　　檢驗合格的氣瓶，應重新進行涂敷。涂敷前應清除表面油污、銹蝕等雜物，且在干燥的條件下方可涂敷。氣瓶表面漆色、字樣、字色應符合GB/T7144和GB25972-2010的規定。

10.3 氣瓶檢驗記錄、報告與報廢處理

10.3.1 檢驗人員應當認真填寫氣瓶定期檢驗與評定記錄，檢驗結束后應當按照對檢驗合格或報廢的氣瓶及時出具《氣瓶定期檢驗報告》（格式見附錄C）。檢驗記錄等資料應妥善保管，保存期限不少于一個檢驗周期。

10.3.2 消除報廢氣瓶使用功能的破壞性處理，應當由檢驗機構采用壓扁或者將瓶體解體等不可修復的方式，不得采用鉆孔或者破壞瓶口螺紋的方式。

11 氣瓶拆裝及驗收

11.1 拆裝單位及人員要求

11.1.1 氣瓶拆裝施工單位應具有消防設施工程專業承包二級及以上資質和消防設施維護保養檢測從業條件。

11.1.2 氣瓶檢測機構應購買特種設備檢驗責任保險，檢驗人員負責氣瓶的定期檢驗并出具檢驗報告，應持有特種設備檢驗檢測人員執業注冊證書（QP-1）。

11.2 氣瓶拆卸

11.2.1 拆卸前準備工作

11.2.1.1 配備必要的安全防護用品及作業工具。

11.2.1.2 在作業區周圍，設置禁止非工作人員進入的警示標識及警戒措施。

11.2.1.3 進入儲瓶間前，應對儲瓶間通風換氣，待儲瓶間氣體濃度符合規定值后，方能進入儲瓶間。

11.2.2 拆卸

11.2.2.1 將氣體滅火控制盤斷電，防止施工過程中無關人員觸碰啟動裝置，造成系統誤動作；

11.2.2.2 將驅動裝置保險銷可靠固定，防止誤操作。

11.2.2.3 手動打開各保護區選擇閥，確認各瓶組、管道及其連接部位的緊固狀態，防止誤操作造成的管道瞬間高壓。

11.2.2.4 拆卸驅動氣體瓶組（或主動瓶）啟動管螺母、驅動裝置及線路，啟動管路等。

11.2.2.5 拆卸作業時，儲瓶間應持續通風換氣。

11.3 氣瓶搬運

11.3.1 氣瓶搬運前準備工作

11.3.1.1 瓶組應戴上瓶閥保護帽或采用其他可防護外力作用導致誤噴的措施，未拆除電磁型驅動裝置的瓶組，應按正確位置插入保險銷。

11.3.1.2 氣瓶瓶閥出口處，安裝防誤噴射防護裝置，并有序擺放。

11.3.1.3 氣瓶搬運宜采用適宜的搬運工具，搬運前檢查搬運工具的完好性及可靠性。

11.3.2 氣瓶的搬運

11.3.2.1 氣瓶搬運必須輕裝輕卸，禁止拋、滑、滾、碰。

11.3.2.2 大容積氣瓶的搬運應制定專門的搬運方案、明確搬運的方法、工具、人員及防護措施。

11.4 氣瓶運輸

11.4.1 氣瓶在車輛裝卸時，應使用機械設備。

11.4.2 運輸車輛應有遮陽設施，避免曝曬。

11.4.3 立式包裝時車廂護欄高度宜在瓶高的2/3以上，臥式包裝時瓶口應朝向同一方向，垛高不應超過五層且不宜超過車廂護欄高度。

11.4.4 立式或臥式包裝的氣瓶應與車輛可靠固定。

11.4.5 氣瓶在運輸過程中存在一定的安全風險，應避免跨省長途運輸。

11.5 氣瓶安裝恢復

11.5.1 對照竣工資料等記錄文件，將氣瓶按原規格原型號進行恢復安裝。

11.5.2 對照系統圖，連接恢復安裝系統組件。

11.5.3 根據系統原理圖對以上恢復安裝進行檢查復核，無系統原理圖的項目按照系統實際功能進行檢查復核。

11.5.4 氣瓶恢復安裝作業時，儲瓶間應持續通風換氣。

11.6 系統調試、驗收

11.6.1 系統調試、驗收按GB50263執行。

11.6.2 系統驗收合格后七個工作日內宜購買相應的消防責任險，確保因氣瓶本身缺陷或失靈或安裝調試問題最終導致人員傷亡和財產損失得到有效經濟賠償。

附錄A

（規范性附錄）

瓶閥裝配扭矩

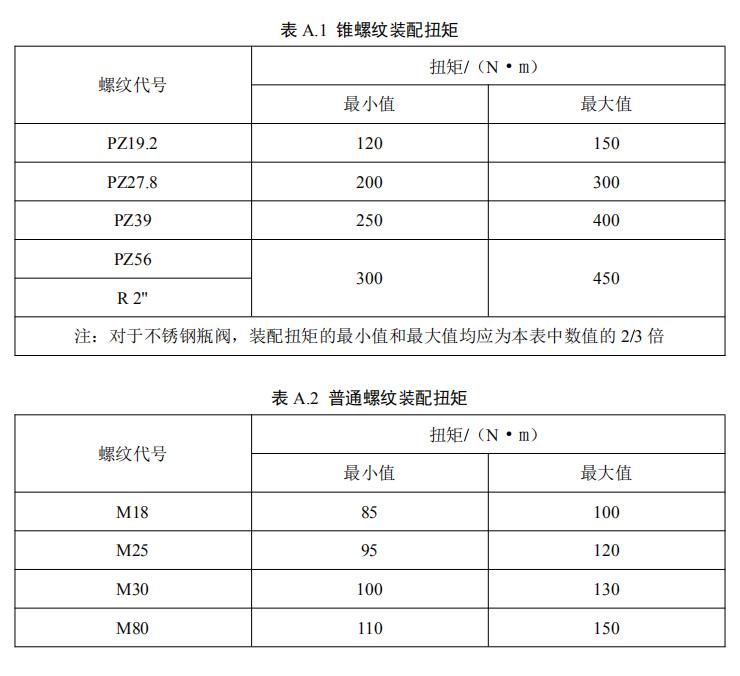

表A.1和A.2規定了錐螺紋和普通螺紋裝配扭矩

附錄B

（資料性附錄）

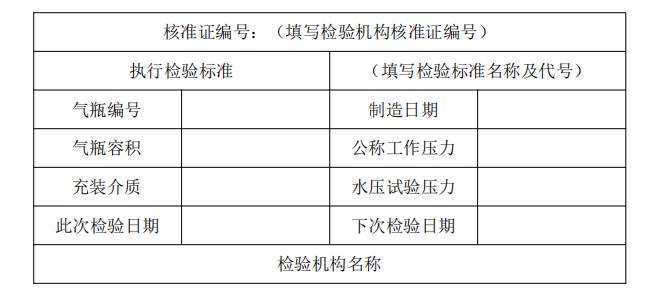

氣瓶定期檢驗合格證

附錄C

（資料性附錄）

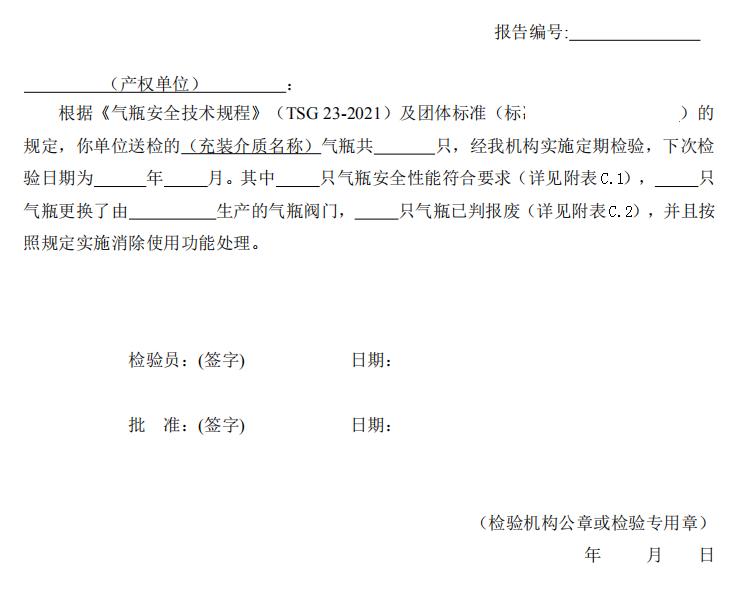

氣瓶定期檢驗報告

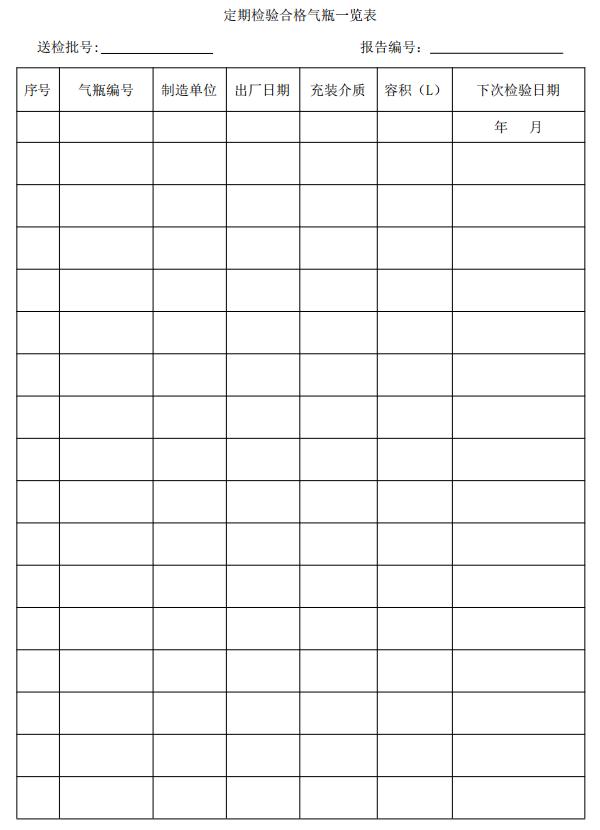

　　附表C.1

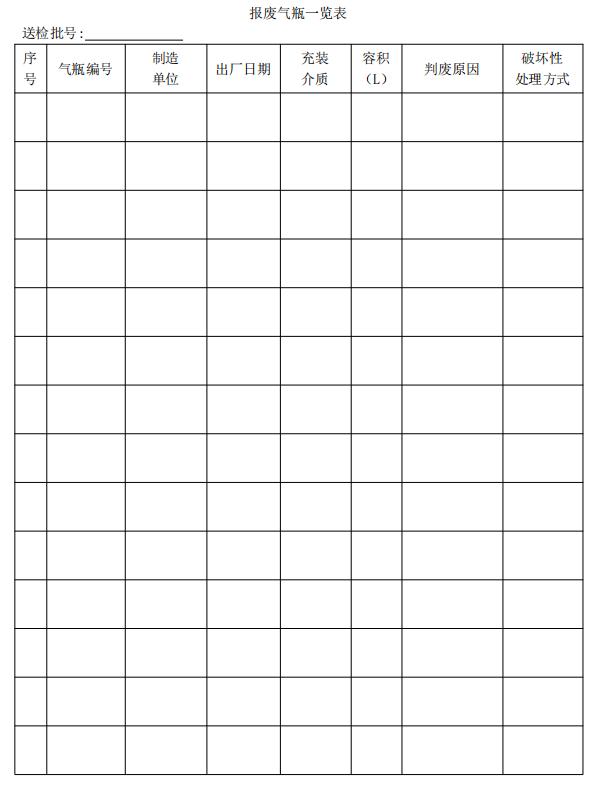

　　附表C.2
