1 總則

1 總則

1.0.2　本規程適用于城鎮燃?xì)夤艿兰肮艿栏綄僭O(shè)施、廠站內工藝管道、管網工藝設備的泄漏檢測。本規程不適用于儲氣設備本體的泄漏檢測。

1.0.2　本規程適用于城鎮燃?xì)?span style="margin: 0px; padding: 0cm; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important; border-width: 1pt; border-style: solid; border-color: windowtext;">管道及管道附屬設施、供氣廠站至用戶引入管之間的內工藝管道、輸配管道及管網工藝設備、管道附屬設施的泄漏檢測。本規程不適用于儲氣設備本體的泄漏檢測。

2 術語

2 術語

2.0.1　城鎮燃?xì)夤芫W(wǎng)　city gas piping system

從城鎮燃?xì)夤恻c(diǎn)至用戶引入管之間的管道、管道附屬設施、廠站內工藝管道及管網工藝設備的總稱。

2.0.1　城鎮燃?xì)夤芫W(wǎng)　city gas piping system

從城鎮燃?xì)夤?span style="margin: 0px; padding: 0cm; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important; border-width: 1pt; border-style: solid; border-color: windowtext;">點廠站至用戶引入管之間的管道、管道附屬設施、廠站內工藝管道、輸配管道及管網工藝設備、管道附屬設施的總稱。

2.0.7　泄漏點 leakage point

各類燃?xì)庠O(shè)施發生泄漏的實際部位。

2.0.8　車載泄漏檢測儀器 on-board leak detection instrument

固定安裝在機動車或電動自行車上，集成有快速檢測響應功能的燃?xì)庑孤z測儀器，簡稱車載儀器。

2.0.9　手持泄漏檢測儀器 handheld leak detection instrument

由檢測人員自行攜帶的小體積、輕量化的燃?xì)庑孤z測儀器，簡稱手持儀器。

3 檢測

3 檢測

3.1.1　泄漏檢測人員應根據管網和廠站的規模及設備、設施的數量等因素配置，并應通過相關知識及檢測技能的培訓。

3.1.1　泄漏檢測人員應根據管網和廠站的規模及設備、設施的數量等因素配置，并應通過相關知識及檢測技能的培訓，合格后方可上崗。

3.1.2　泄漏檢測人員及檢測場所的安全保護應符合現行行業標準《城鎮燃?xì)庠O(shè)施運行、維護和搶修安全技術規程》CJJ 51的規定。檢測現場安全標志的設置應符合現行行業標準《城鎮燃?xì)鈽?biāo)志標準》CJJ/T 153的有關規定。

3.1.2　泄漏檢測人員及檢測場所的安全保護應符合現行行業標準《城鎮燃?xì)庠O(shè)施運行、維護和搶修安全技術規程》CJJ  51的規定。檢測現場安全標志的設置應符合現行行業標準《城鎮燃?xì)鈽?biāo)志標準》CJJ/T 153的有關規定。

3.1.2A 泄漏檢測人員進入燃?xì)鈴S站、閥門井、閥室、地下調壓站（箱）等進行泄漏檢測前，應先檢查場所是否有燃?xì)庑孤?/span>

3.1.2B   泄漏檢測人員進入閥門井（地下閥室）、地下調壓站（箱）等地下場所時，應符合下列規定：

1　應在滿足下列要求時，檢測人員方可進入：

1）氧氣濃度應大于19.5%；

2）可燃?xì)怏w濃度應小于爆炸下限的20%；

3）一氧化碳濃度應小于30mg/m³；

4）硫化氫濃度應小于10mg/m³。

2  宜使用兩臺檢測儀器對地下場所的氣體進行檢測；

3　檢測過程中，檢測儀器應始終處于工作狀態，當檢測儀器顯示的氣體濃度變化超過限值并發出報警時，檢測人員應立即停止作業返回地面，并對場所內采取通風措施，待各種氣體濃度符合要求后，方可繼續工作。

3.1.5　泄漏檢測方法應根據檢測項目和檢測程序進行選擇，并可按表3.1.5的規定執行。當同時采用兩種以上方法時，應以儀器檢測法為主。

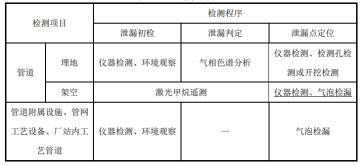

表3.1.5　泄漏檢測方法

3.1.5　泄漏檢測方法應根據檢測項目和檢測程序進行選擇，并可按表3.1.5的規定執行。當同時采用兩種以上方法時，應以儀器檢測法為主。

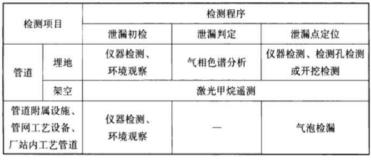

表3.1.5　泄漏檢測方法

3.1.6　確認燃?xì)庠O(shè)施有泄漏時，應對泄漏點周邊的市政井、管溝、地下室等可能有燃?xì)夥e聚的建筑物、構筑物進行檢測。

3.1.7　泄漏檢測過程中，檢測人員應穿防靜電工作服、鞋。進入閥門井（地下閥室）、地下調壓站（箱）等地下場所時應有專人監護，并應穿戴防護用具，系好安全帶，泄漏檢測人員防護應符合國家相關標準規定。

3.2.1　埋地管道的泄漏初檢宜在白天夜間進行，且宜避開風、雨、雪等惡劣天氣。

3.2.1　埋地管道的泄漏初檢宜在白天夜間進行，且宜避開風、雨、雪等惡劣天氣。

3.2.2　埋地管道的泄漏初檢可采取車載儀器、手推車載儀器或手持儀器等檢測方式，檢測速度不應超過儀器的檢測速度限定值，并應符合下列規定：

1　對埋設于車行道下的管道，宜采用車載儀器進行快速檢測，車速不宜超過30km/h；

2　對埋設于人行道、綠地、庭院等區域的管道，宜采用手推車載儀器或手持儀器進行檢測，行進速度宜為1m/s。

3.2.2　埋地管道的泄漏初檢可采取車載儀器、手推車載儀器或手持儀器等檢測方式，檢測速度不應超過儀器的檢測速度限定值，并應符合下列規定：

1　對埋設于車行道下的管道，宜采用車載儀器進行快速檢測，車速不宜超過30km/h；

2　對埋設于人行道、綠地、庭院等區域的管道，宜采用手推車載儀器或手持儀器進行檢測，行進速度宜為1m/s正常步行速度。

3.2.7　檢測孔檢測完成后，應對各檢測孔的燃?xì)鉂舛葦?shù)值進行對比分析，確定燃?xì)鉂舛确逯档臋z測孔，并應從該檢測孔進行開挖檢測，直至找到泄漏部位。

3.2.7　檢測孔檢測完成后，應對各檢測孔的燃?xì)鉂舛葦?shù)值進行對比分析，確定燃?xì)鉂舛确逯档臋z測孔，并應從該檢測孔進行開挖檢測，直至找到泄漏部位點。

3.3.4　進入閥門井（地下閥室）、地下調壓站（箱）等地下場所檢測時應符合下列規定：

1　滿足下列要求時，檢測人員方可進入：

1）氧氣濃度大于19.5%；

2）可燃?xì)怏w濃度小于爆炸下限的20%；

3）一氧化碳濃度小于30mg/m³；

4）硫化氫濃度小于10mg/m³。

2　檢測過程中，各種氣體檢測儀器應始終處于工作狀態，當檢測儀器顯示的氣體濃度變化超過限值并發出報警時，檢測人員應立即停止作業返回地面，并對場所內采取通風措施，待各種氣體濃度符合要求后，方可繼續工作。

3.3.4　進入閥門井（地下閥室）、地下調壓站（箱）等地下場所檢測時應符合下列規定：

1　滿足下列要求時，檢測人員方可進入：

1）氧氣濃度大于19.5%；

2）可燃?xì)怏w濃度小于爆炸下限的20%；

3）一氧化碳濃度小于30mg/m³；

4）硫化氫濃度小于10mg/m³。

2　檢測過程中，各種氣體檢測儀器應始終處于工作狀態，當檢測儀器顯示的氣體濃度變化超過限值并發出報警時，檢測人員應立即停止作業返回地面，并對場所內采取通風措施，待各種氣體濃度符合要求后，方可繼續工作。

3.3.6　閥門井（地下閥室）、地下調壓站（箱）等地下場所內檢測到有燃?xì)鉂舛榷凑业叫孤┎课粫r應擴大查找范圍。

3.3.6　閥門井（地下閥室）、地下調壓站（箱）等地下場所內檢測到有燃?xì)鉂舛榷凑业叫孤?span style="margin: 0px; padding: 0cm; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important; border-width: 1pt; border-style: solid; border-color: windowtext;">部位點時應擴大查找范圍。

4 檢測周期

4 檢測周期

4.0.1　埋地管道泄漏初檢周期應根據材質、設計使用年限及環境腐蝕條件等因素確定。

4.0.1　埋地輸配管道泄漏初檢周期應根據材質、設計使用年限及環境腐蝕條件等因素確定。

4.0.2　埋地管道常規的泄漏初檢周期應符合下列規定：

1　聚乙烯管道和設有陰極保護的鋼質管道，檢測周期不應超過1年；

2　鑄鐵管道和未設陰極保護的鋼質管道，檢測周期不應超過半年；

3　管道運行時間超過設計使用年限的1/2，檢測周期應縮短至原周期的1/2。

4.0.2　埋地輸配管道常規的泄漏初檢周期應符合下列規定：

1　聚乙烯管道和設有陰極保護的鋼質管道，檢測周期不應超過1年；

2　鑄鐵管道和未設陰極保護的鋼質管道，檢測周期不應超過半年；

3　管道運行時間超過設計使用年限的1/2，檢測周期應縮短至原周期的1/2可適當縮短。

4.0.3　埋地管道因腐蝕發生泄漏后，應對管道的腐蝕控制系統進行檢查，并根據檢查結果對該區域內腐蝕因素近似的管道原有的檢測周期進行調整，加大檢測頻率。

4.0.3　埋地輸配管道因腐蝕發生泄漏后，應對管道的腐蝕控制系統進行檢查，并根據檢查和風險評估結果對該區域內腐蝕因素近似的管道原有的檢測周期進行調整，加大檢測頻率。

4.0.4　發生地震、塌方和塌陷等自然災害后，應立即對所涉及的埋地管道及設備進行泄漏檢測，并根據檢測結果對原有的檢測周期進行調整，加大檢測頻率。

4.0.4　發生地震、塌方和塌陷等自然災害后，應立即對所涉及的埋地輸配管道及設備進行泄漏檢測，并根據檢測和風險評估結果對原有的檢測周期進行調整，加大檢測頻率。

5 檢測儀器

5 檢測儀器

5.1.2　用于埋地管道泄漏初檢的泄漏檢測儀器的靈敏度應不低于10×10^-6。

5.1.2　用于埋地管道泄漏初檢的泄漏檢測儀器的靈敏度應不低于10×10^-6，車載儀器的響應時間應小于1s。

5.1.3　檢測爆炸下限和檢測高濃度的泄漏檢測儀器的最大允許誤差應為±5%。

5.1.3　檢測爆炸下限百分比濃度和檢測高氣體百分比濃度的泄漏檢測儀器的最大允許誤差應為±5%。

5.2.2　泄漏檢測儀器的可按本規程附錄A的規定執行。配備的泄漏檢測儀器可具有下列單一功能或多項組合功能：

1　檢測氣體百萬分比濃度；

2　檢測氣體百分比濃度；

3　檢測爆炸下限百分比濃度；

4　檢測氣體組分百分比。

5.2.2　泄漏檢測儀器的可按本規程附錄A的規定執行。配備的泄漏檢測儀器可應具有下列單一功能或多項組合功能：

1　檢測氣體百萬分比濃度；

2　檢測氣體百分比濃度；

3　檢測爆炸下限百分比濃度；

4　檢測氣體組分百分比。；

5  檢測十億分比濃度。

附錄A

附錄A

附錄B

附錄B

引用標準名錄

引用標準名錄

1　《城鎮燃?xì)庠O(shè)施運行、維護及搶修安全技術規程》CJJ 51

2　《城鎮燃?xì)鈽?biāo)志標準》CJJ/T  153

1　《城鎮燃?xì)庠O(shè)施運行、維護及搶修安全技術規程》CJJ 51

2　《城鎮燃?xì)鈽?biāo)志標準》CJJ/T  153
