泡沫比例混合裝置是泡沫滅火系統的重要組成部分。泡沫比例混合裝置最為常見的是壓力式比例混合裝置、平衡式比例混合裝置，當然也有其他類型。

依據GB20031-2005《泡沫滅火系統及部件通用技術條件》按照結構形式不同泡沫比例混合裝置（器）可分為：

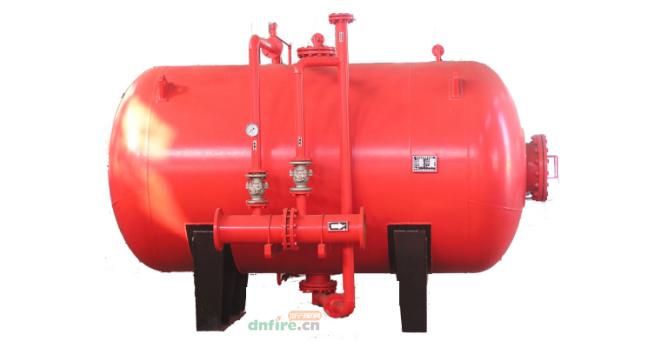

1）壓力式比例混合裝置（類別代號為PHYM，后面帶L的為立式，不帶L的為臥式）；

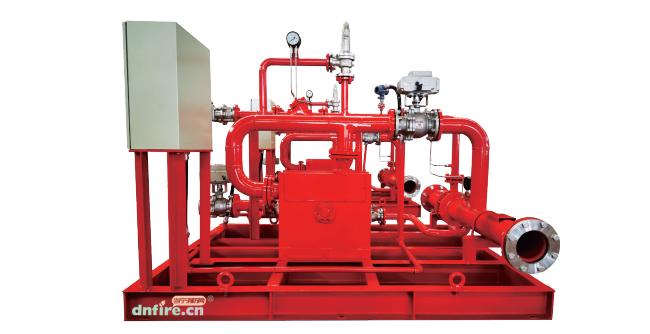

2）平衡式比例混合裝置（類別代號為PHP）；

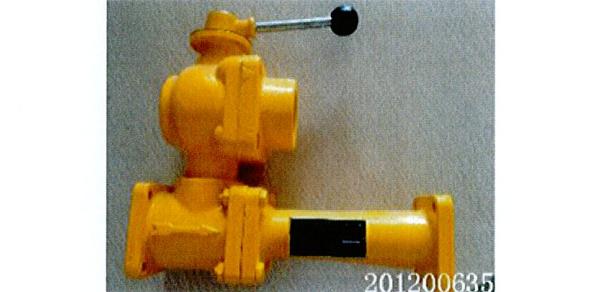

3）環泵式比例混合器（類別代號為PH）；

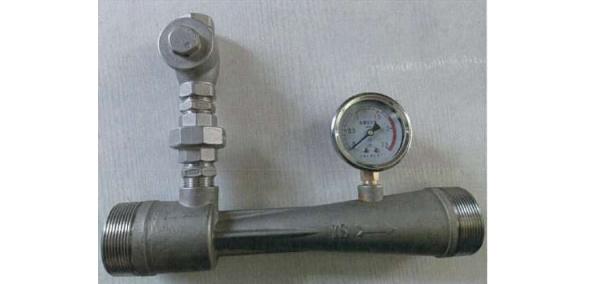

4）管線式比例混合器（類別代號為PHF）；

5）其他比例混合器（裝置）。

機械泵入式比例混合裝置

依據GB50151-2021《泡沫滅火系統技術標準》條文說明：

　　目前世界范圍內，固定式系統所用的泡沫比例混合器（裝置）主要有環泵式、壓力式、平衡式、計量注入式、機械泵入式泡沫比例混合器（裝置）等多種型式。

　　環泵式比例混合器是利用文丘里管原理的第一代產品，結構簡單，但影響混合比精度的因素太多，設計者與調試者難以把握，難以實現自動化，且操作不慎會使泡沫液儲罐進水或泡沫液流入水池。所以，自20世紀90年代起已逐步淡出固定式系統市場。

　　無囊式壓力比例混合裝置工作時，要求水必須從泡沫液面充入。因此，只適用于密度較高的蛋白類泡沫液。因泡沫液與水直接接觸，一次未用完不能再用，不便于系統調試及日常試驗等，也已退市。

　　計量注入式比例混合裝置是用泡沫液泵將泡沫液直接注到水流中，利用在線流量計自動調節混合比的裝置。系統運行數據傳輸?shù)揭慌_(tái)電控器上，其控制泡沫液泵輸出量來保持既定的混合比。計量注入式比例混合裝置有若干種型式。該比例混合裝置由美國開發，主要用于消防車，在固定系統上應用極少。計量注入式比例混合裝置結構復雜，對設計、安裝、調試、維護管理人員的技術能力要求較高，在我國固定式系統中很難推廣使用。

　　囊式壓力比例混合裝置因結構巧妙、使用便捷而被廣泛采用。

　　平衡式比例混合裝置的比例混合精度較高，適用的泡沫混合液流量范圍較大，是目前常用的比例混合裝置。

　　機械泵入式比例混合裝置是由消防壓力水驅動渦輪（水力機械稱為轉輪，本標準為區別向外泄水的水輪機，稱其為渦輪）式水輪機或葉片式水輪機-泵將泡沫液注入水管道中，使泡沫液與水按比例混合成泡沫混合液的裝置，該比例混合裝置最大優勢在于不向外泄水、結構簡單緊湊、功耗相對較低，有廣闊的應用前景，并且水輪機-泵還用于平衡式比例混合裝置。目前國內采用滑片式水輪機的比例混合裝置，主要從歐洲進口，有兩種型式，其一是采用滑片式水輪機驅動齒輪泵的型式，該類比例混合裝置壓力損失比較大，難以滿足工程應用，其二是使用滑片式水輪機驅動柱塞泵的型式，在采用3%的泡沫液時，該類型比例混合裝置水力損失均在0.2MPa之下，可滿足工程應用要求。另外，滑片式水輪機對水質要求相對較高，這一點在工程應用中需要注意。

　　對于城市交通隧道中的泡沫-水雨淋系統，各分區長度、面積、泡沫混合液供給強度均相等，其各分區的泡沫混合液流量是相等的。有的隧道較長，有的幾十個分區，該場所受空間限制不便安裝本標準規定的比例混合裝置；若安裝，施工難度與工程造價大幅提高。為此可選擇泡沫消防供水泵與泡沫液泵的揚程、流量相匹配，泡沫液泵直接將泡沫液注入水管道中，不需比例混合器的泵直接注入式比例混合流程。

　　綜上，本標準對固定式系統規定應選用平衡式、機械泵入式及囊式壓力比例混合裝置或泵直接注入式比例混合流程，刪除了環泵式、無囊壓力式、計量注入式等在我國已退市或無工程應用的泡沫比例混合器（裝置），使之簡潔化。另外，本標準對泡沫比例混合裝置的混合比只規定了下限，只要泡沫液儲量足夠，因無礙滅火功效，對混合比上限無要求。

　　儲罐容量較大時，其火災危險性也會增大，發生火災所造成的后果亦比較嚴重，需要選擇可靠性和精度較高的平衡式比例混合裝置和機械泵入式比例混合裝置。
