一、問題描述及原因分析

1．問題描述

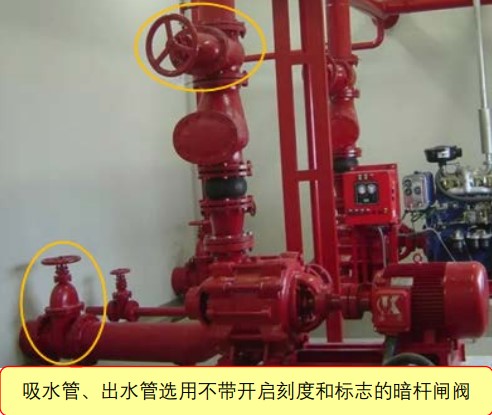

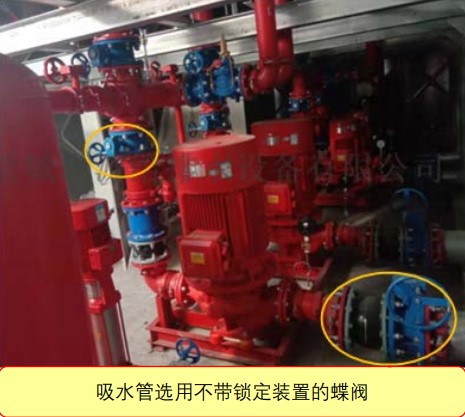

1）消防水泵吸水管、出水管上安裝不具備鎖定功能的蝶閥或無開啟刻度和標志的暗桿閘閥，容易在被誤關閉后不能及時發現或觀察閥門的開、關狀態，導致消防系統供水中斷；【圖示1】【圖示2】

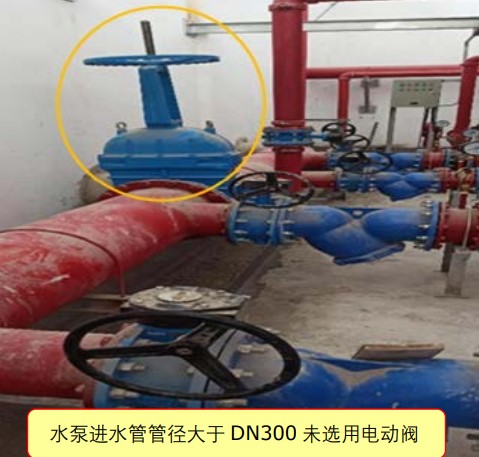

2）消防水泵吸水管、出水管管徑大于DN300未選用電動閥門?！緢D示3】

錯誤做法

圖示1

圖示2

圖示3

2．原因分析

1）設計文件未明確蝶閥的技術要求；

2）供貨單位未按設計要求進行選型。

二、規范要求及正確做法

1．規范要求

☆《消防給水及消火栓系統技術規范》(GB 50974-2014)第5.1.13條第5、6款?！緢D示4】【圖示5】【圖示6】【圖示7】

2．正確做法

圖示4

圖示5

圖示6

圖示7

三、應對措施及防治指南

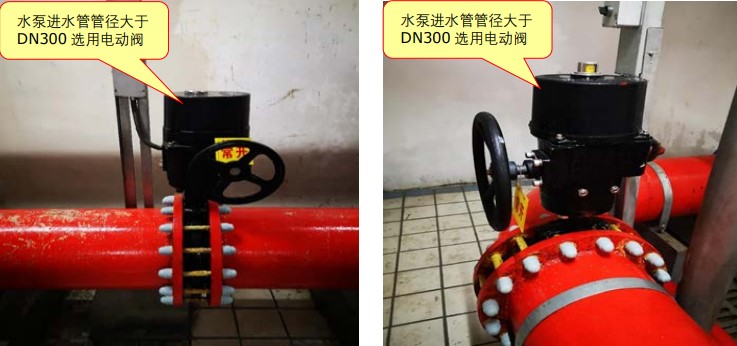

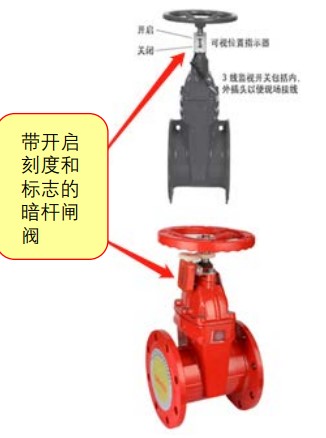

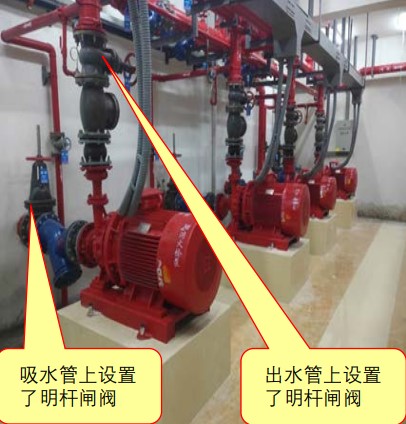

1．消防水泵的吸水管上應設置明桿閘閥或帶自鎖裝置的蝶閥，但當設置暗桿閥門時應設有開啟刻度和標志；當管徑超過DN300時，宜設置電動閥門；

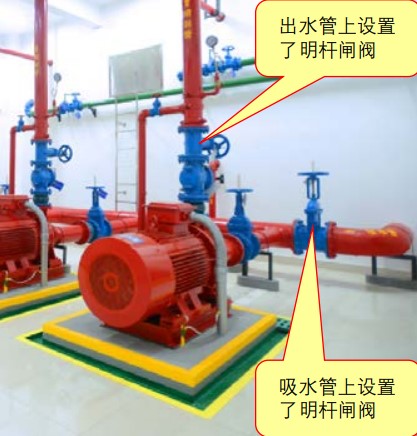

2．消防水泵的出水管上應設止回閥、明桿閘閥；當采用蝶閥時，應帶有自鎖裝置；當管徑大于DN300時，宜設置電動閥門;

3．設計文件應明確蝶閥的技術參數；供貨單位應按圖紙技術要求和參數供貨。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》
