一、問題描述及原因分析

1．問題描述

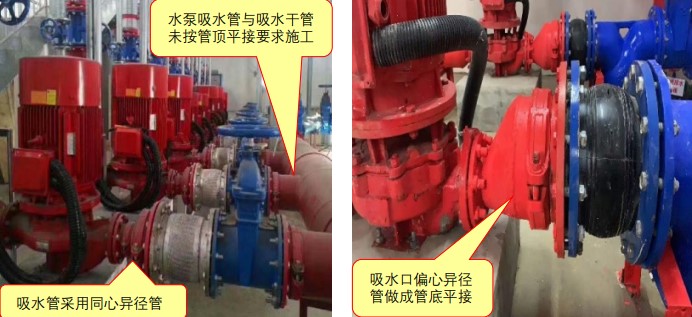

消防水泵吸水管采用同心異徑管連接【圖示1】，吸水管用異徑三通時沒有管頂平接【圖示1】，或吸水口偏心異徑管做成管底平接【圖示2】，將產生氣囊和漏氣現象，導致滅火用水量減少。

錯誤做法

圖示1

2．原因分析

施工圖設計時未著重說明；施工單位在施工時沒有重視或技術人員未進行技術交底。

二、規范要求及正確做法

1．規范要求

☆《消防給水及消火栓系統技術規范》(GB 50974-2014)第5.1.13條第2款、第12.3.2條第7款?！緢D示3】【圖示4】

2．正確做法

圖示2

圖示3

三、應對措施及防治指南

1．設計需明確管道連接方式，施工人員應按規范和圖集19S204-1要求進行配管；

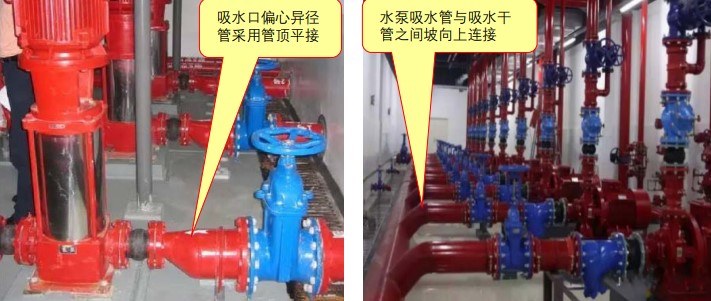

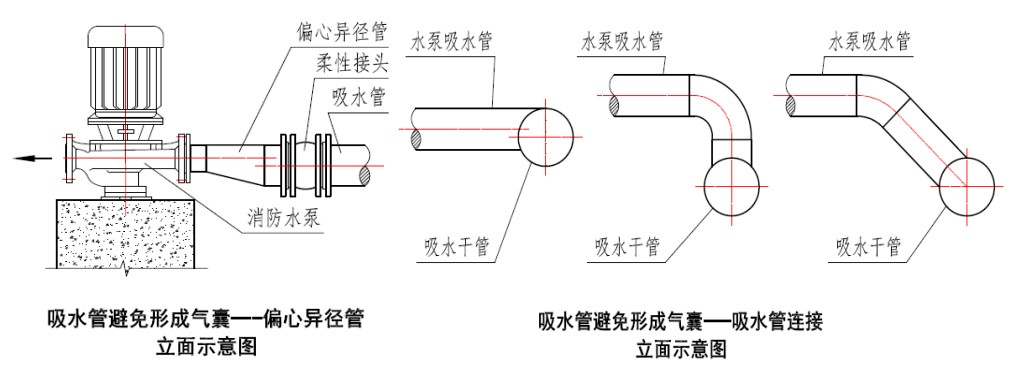

2．消防水泵吸水管安裝可采用偏心異徑管與管頂平接，也可采用水泵吸水管與吸水干管之間向上或坡向上連接。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》
