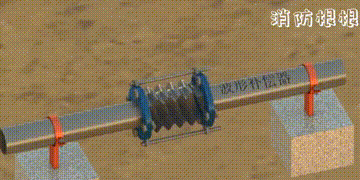

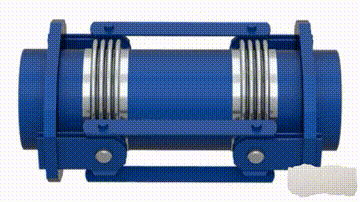

波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管路由熱脹冷縮、震動等原因而產生的尺寸變化，補償軸向、橫向和角向位移。也可用于降噪減振。

哪些地方需要波紋補償器：

GB50974-2014《消防給水及消火栓系統技術規范》

12.3.19、架空管道的安裝位置應符合設計要求，并應符合下列規定：

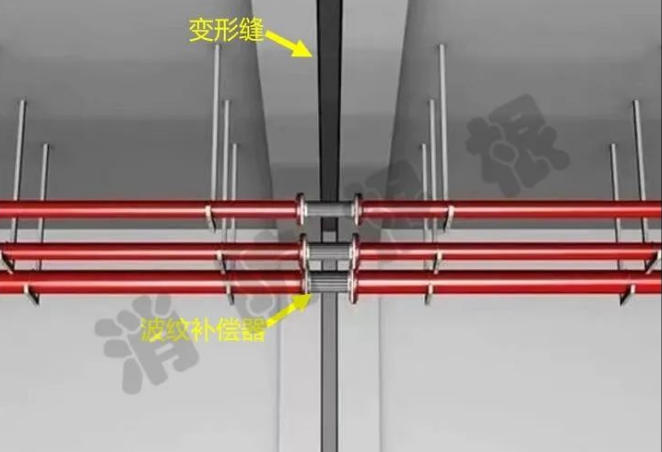

　　6.消防給水管必須穿過伸縮縫及沉降縫時，應采用波紋管和補償器等技術措施。

8.2.10、室外架空管道當溫差變化較大時應校核管道系統的膨脹和收縮，并應采取相應的技術措施。

　　條文說明：室外架空管道因不同季節和晝夜溫差的影響，會發生膨脹和收縮，從而影響室外架空管道的穩定性，因此應校核管道系統的膨脹和收縮長度，并采取相應的安裝方式和技術膨脹節等。

波紋補償器安裝規范：

1、波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求；

2、對帶內套筒的波紋補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型波紋補償器的鉸鏈轉動平面應與位移轉動平面一致；

3、需要進行“冷緊”的波紋補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除；

4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷；

5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷；

6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)念伾o助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力；；

7、補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應各活動部位的正常動作；

8、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動，對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架，水壓試驗用水清洗液的96氯離子含量不超過25PPM

9、水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干

10、管道對中性要好，在無其它方法時，可采用直管敷設后切下等長管道再安裝膨脹節的方法來。

11、須注意的是，關斷型管道擋風閥是不吸收扭矩的，因此在安裝膨脹節時，不允許膨脹節受到扭轉。

12、保溫層應做在補償器外保護套上，不得直接做在波紋管上。不得采用含的保溫材料。

13、管道支架符合設計要求，嚴禁在支架未安裝好自己之前在管線內試壓，以免將膨脹節拉壞。

14、補償器允許不超過1.5倍公稱壓力的系統壓力試驗。

15、裝有補償器的管線在運行操作中，閥門開啟和關閉要逐漸進行，以免管線內溫度和壓力急劇變化，造成支架或膨脹節損壞。
