1.問題描述

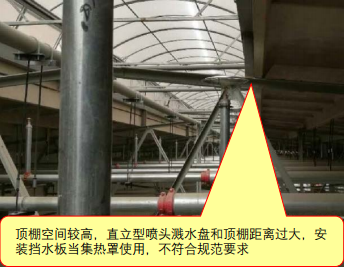

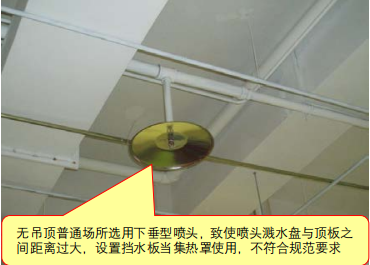

　　非特殊場所噴頭設置擋水板作為集熱罩使用，以掩蓋噴頭濺水盤與頂板距離過大的安裝問題，不符合規范要求?！緢D示1】【圖示2】

2.規范要求

　　《自動噴水滅火系統設計規范》（GB 50084-2017）規定：

　　7.1.10擋水板應為正方形或圓形金屬板，其平面面積不宜小于0.12m2，周圍彎邊的下沿宜與灑水噴頭的濺水盤平齊。除下列情況和相關規范另有規定外，其他場所或部位不應采用擋水板：

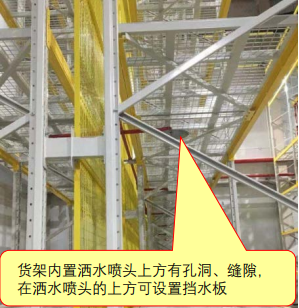

　　1設置貨架內置灑水噴頭的倉庫，當貨架內置灑水噴頭上方有孔洞、縫隙時，可在灑水噴頭的上方設置擋水板；【圖示3】

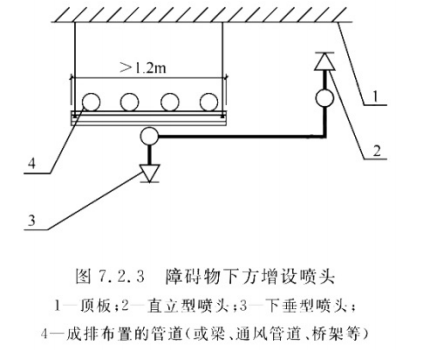

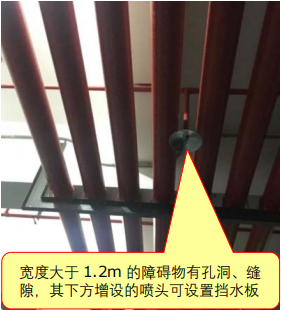

　　2寬度大于本規范第7.2.3條規定的障礙物，增設的灑水噴頭上方有孔洞、縫隙時，可在灑水噴頭的上方設置擋水板?！緢D示4】

　　《汽車庫、修車庫、停車場設計防火規范》（GB 50067-2014）規定：

　　7.2.6設置在汽車庫、修車庫內的自動噴水滅火系統，其設計除應符合現行國家標準《自動噴水滅火系統設計規范》GB 50084的有關規定外，噴頭布置還應符合下列規定：

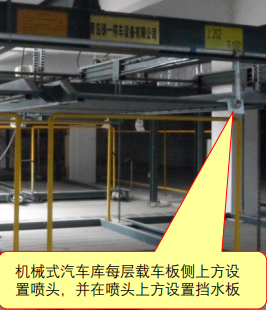

　　1應設置在汽車庫停車位的上方或側上方，對于機械式汽車庫，尚應按停車的載車板分層布置，且應在噴頭的上方設置集熱板。【圖示5】

3.圖示說明

　　1)錯誤做法

圖示1

圖示2

　　2)正確做法

圖示3

圖示4

圖示5

來源：南京市建設工程消防驗收技術指南（試行）2021
