1.問題描述：

　　1）噴頭安裝未垂直于斜坡頂棚面；【圖示1】

　　2）坡屋頂?shù)奈菁固幬丛O(shè)置噴頭?！緢D示2】

2.規范要求：

　　《自動噴水滅火系統設計規范》（GB 50084-2017）規定：

　　7.1.14 頂板或吊頂為斜面時，噴頭的布置應符合下列要求：

　　1 噴頭應垂直于斜面，并應按斜面距離確定噴頭間距；

　　2 坡屋頂?shù)奈菁固帒?yīng)設一排噴頭，當屋頂坡度不小于1/3時，噴頭濺水盤至屋脊的垂直距離不應大于800mm；當屋頂坡度小于1/3時，噴頭濺水盤至屋脊的垂直距離不應大于600mm?！緢D示3】

3.圖示說明：

　　1)錯誤做法

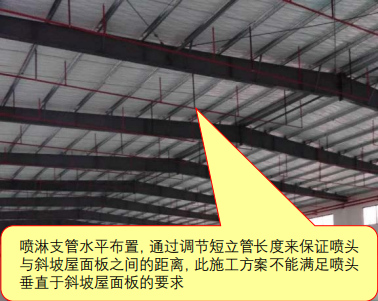

圖示1

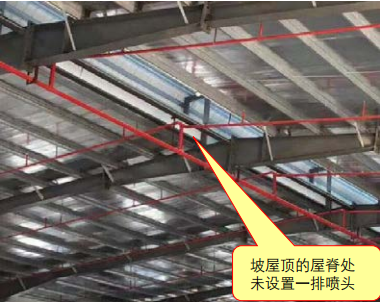

圖示2

　　2)正確做法

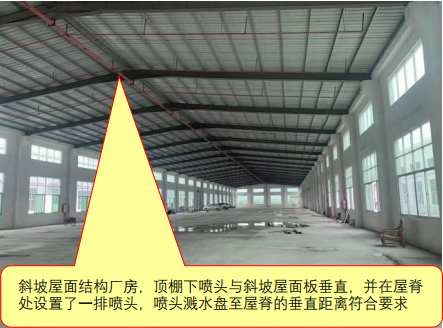

圖示3

來源：南京市建設工程消防驗收技術指南（試行）2021
