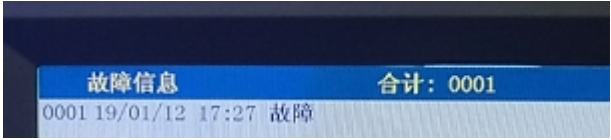

1、控制器報“故障”

　　故障現象：報警主機上顯示“故障”，不能消除

　　處理方法：按照實際板卡數量進行系統配置可恢復。

2、控制器報“回路板輸入輸出模塊延時啟動中”

　　故障現象：11SF高配主機測試聯動時報出某回路板輸入輸出模塊延時啟動中

　　處理方法：更換回路板。

3、控制器報單個或多個回路故障

　　故障現象：一個回路板上某一個回路或多個回路報故障

　　處理方法：

　　1.判斷外線短路干擾，將報回路故障的回路外線摘除，空載運行看是否還報故障。

　　2.判斷回路子卡是否損壞，報故障的回路子卡與正常運行的子卡相互調換，查看報故障回路是否消除，消除判斷子卡損壞，未消除判斷回路板損壞。

　　3.判斷回路板是否未配置，將撥碼開關最后位撥上，進行斷電復位，重新進行回路識別，查看故障是否消除。

4、四回路板報5、6、7、8回路故障

　　故障現象：四回路板報5、6、7、8回路故障

　　處理方法：

　　1.將回路板撥碼開關最后一位撥至ON，開關機重新識別板卡，故障恢復后再將其撥回OFF。（若只有此一塊回路板，最后一位撥碼開關可一直在ON）

　　2.如果是2回路板報3、4回路故障時多為回路識別錯誤導致，可以將第8位撥碼開關撥上來后，掉電復位，重新進行回路識別。

　　3.檢查回路子卡是否損壞。

　　4.檢查回路外線是否接地、短路，將外線拆除后觀察是否還報回路故障。（注：在現場主要是查看空載有沒有輸出電壓、調換子卡、升級回路板程序、重新?lián)艽a重啟機器）。

5、主機報出17回路火警信息

　　故障現象：11SF標配主機出現17回路火警信息

　　處理方法：檢查回路配置和回路模板撥碼開關，斷電重新?lián)艽a進行上電識別即可。

6、回路板不能登記地址

　　故障現象：回路板不能登記地址

　　處理方法：

　　1.如回路瀏覽中能夠看到設備瀏覽值，但不能登記上線。檢查主機“查詢登記地址→按回路板查詢”菜單中回路登記標志位是否有效（1代表有效、0代表無效）。如回路登記位無效，需在開機狀態下將回路板第6位撥碼（其余位不動）置于ON→關機→開機→第6位撥碼開關置于OFF，以上操作后再查詢該回路板子卡登記位狀態。

　　2.可采用1只正常的探測器在主機端對回路板進行測試，如回路板登記位正常但仍不能登記上線，則有可能因回路母板損壞導致，建議對換回路板測試，返修更換了回路子卡后仍不能登記的回路母板。

7、回路板端子對地短路

　　故障現象：回路板端子對地短路

　　處理方法：常見因外線對地短路造成回路板保護TVS二極管擊穿燒毀，表現為回路板所有外線均空載，測量回路端子對襯板直接短路，建議直接返修。（此問題只出現在舊版硬件回路板，新版硬件回路板已修改器件，不會再出現類似情況）。

8、回路子卡取消后仍報回路故障

　　故障現象：取消子卡后仍報回路故障

　　處理方法：因項目需要取消某子卡，主機持續報出該子卡故障?？砂慈缦虏襟E操作：開機狀態下將回路板第6位撥碼（其余位不動）置于ON→關機→開機→第6位撥碼開關置于OFF，即可恢復正常。同時在主機“查詢登記地址→按回路板查詢”菜單中可查詢到該子卡是否已被系統注冊或注銷。

9、回路中某個/些部件報故障

　　故障現象：回路中某個/些部件報故障

　　處理方法：

　　1.檢查線路的問題，是否有接地。

　　2.檢查是否有進水（損壞）的部件。

　　3.檢查是否有部分回路線跟強電串同一管走線。

10、高配回路板始終報層顯1-205故障

　　故障現象：高配回路板始終顯示1-205層顯故障，但實際并無此設備。

　　處理方法：空載登記后仍不能解決，更換存儲芯片后解決。

　　（判斷因存儲芯片某扇區不能清除信息導致）

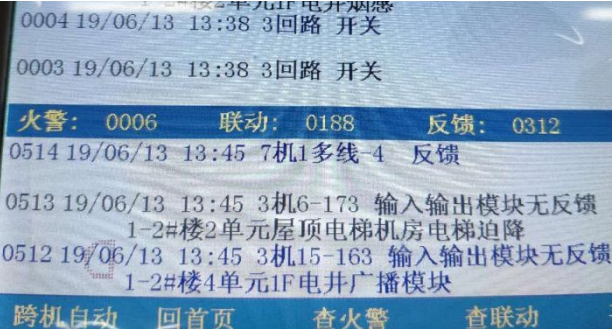

11、控制器報某回路開關火警

　　故障現象：現場控制器報3回路開關火警

　　處理方法：現場控制器反饋312個，聯動報出來188個，后報出3回路開關火警，復位后3回路開關火警消失，經檢查是由于現場聯動過多導致顯示盤紊亂所致。

12、板卡之間延長內CAN通訊線路，無法通訊

　　故障現象：板卡之間延長內CAN通訊線路，無法通訊

　　處理方法：查看板卡間的內CAN電源是否為同一組24V線路，如不是同一組，將兩處的24V線使用同一組24V輸出，或?qū)纱坞娫吹?4V負極連通。

13、回路板手動解除部件，復位后手動清除的部件還會報出火警

　　故障現象：JBF-11SF-H LA4回路板現場設備自動登記后手動解除，查詢注冊登記地址中已無該設備，復位后被手動清除的地址還會再報出火警

　　處理方法：經查該現象與回路板硬件無關，LA4高配V8.18回路板版本有此問題，將回路板程序改為V8.10后測試，該現象消除，其他功能均正常。

14、11SF高配主機報回路屏蔽故障

　　故障現象：11SF高配控制器報回路屏蔽故障

　　處理方法：對控制器進行回路自動登記操作即可解決。

15、11SF控制器不存在的回路有信號值

　　故障現象：11SF控制器不存在的回路，查詢回路信號瀏覽發現有信號值

　　處理方法：將回路板撥碼開關最后一位撥上去即可恢復

16、回路子卡指示燈不亮，且更換子卡無法解決

　　故障現象：項目11SF標配控制器第二快回路板13回路子卡指示燈不亮，更換子卡后未能解決。且控制器沒有任何故障信息。通過經驗判斷，該現象應為控制器操作13回路按回路屏蔽后又進行了自動登記。此時回路屏蔽信息被清除，屏蔽指示燈熄滅。現場技術人員忘記將回路屏蔽解除導致。由于該情況控制器無任何提示信息，存在一定的風險。已向研發部反饋操作控制器自動登記時同樣能夠?qū)椿芈返钠帘谓獬?。功能已?jīng)開發完成，測試可行。

　　處理方法：將子卡指示燈不亮的回路，操作控制器按回路進行屏蔽解除。
