1、山鷹消防電氣火災監控系統構成

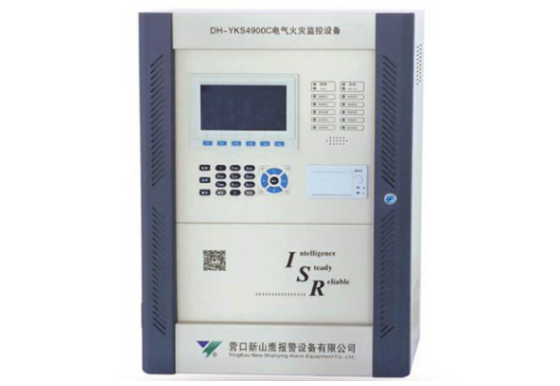

　　JDH-YKS4900C電氣火災監控設備（壁掛式）系統容量：8回路*127點

　　DH-YKS4951C剩余電流式電氣火災監控探測器——監控一路剩余電流，需搭配剩余電流互感器使用

　　DH-YKS4952C組合式電氣火災監控探測器——監控一路剩余電流、一路溫度，需搭配剩余電流互感器及溫度傳感器使用

　　DH-YKS4942剩余電流式電氣火災監控探測器——監控十路剩余電流，需搭配剩余電流互感器使用

　　DH-YKS4943組合式電氣火災監控探測器——監控五路剩余電流、五路溫度，需搭配剩余電流互感器及溫度傳感器使用

　　DH-YKS4961C測溫式電氣火災監控探測器——監控一路實時溫度，需搭配溫度傳感器使用

　　CT519103剩余電流互感器（圓形包括100A、160A、250A、400A、800A，矩形包括160A、630A、1000A、1600A）

　　MS2-410G104H-1000溫度傳感器

2、山鷹消防電氣火災監控系統放線：

　　1.電氣火災監控主機到現場監控探測器需要放一組無極性信號線，線徑需大于1.5mm2，最長通訊距離不大于1000m。

　　2.信號線可并聯。

3、注意事項：

　　1.YKS4951C、52C、61C剩余電流式電氣火災監控探測器需用山鷹消防通用編碼器編碼；4942和4943可以直接在探測器上設置，編碼范圍為1~127號。

　　2.制作編碼表時，請對應每個監控探測器所處的具體位置；并記錄在編碼表上。

　　3.因信號傳感器都是安裝在配電箱內，請貴方提前聯系好配電箱廠家，并將所需設備發給配電箱廠家，讓配電箱廠家先行安裝好所需設備后再將配電箱發送至現場進行安裝。此舉可方便貴方之后需要做好放線工作以及后期接線。

　　4.所監視火線和零線必須全部同向穿過互感器。

　　5.互感器上邊S1T和S2T端子沒有用，僅接S1和S2端子即可。

　　6.設備安裝接線詳見示意圖，營口新山鷹報警電氣火災監控探測器接線圖。
