1、問題描述

消防水泵吸水管、出水管上安裝不具備鎖定功能的蝶閥【圖示1】或無開啟刻度和標志的暗桿閘閥【圖示2】，容易在被誤關閉后不能及時發現或觀察閥門的開、關狀態，導致消防系統供水中斷。

2、規范要求

《消防給水及消火栓系統技術規范》(GB 50974-2014)規定：

       5.1.13離心式消防水泵吸水管、出水管和閥門等，應符合下列規定：【圖示3】【圖示4】

       5 消防水泵的吸水管上應設置明桿閘閥或帶自鎖裝置的蝶閥，但當設置暗桿閥門時應設有開啟刻度和標志；當管徑超過DN300時，宜設置電動閥門；

       6 消防水泵的出水管上應設止回閥、明桿閘閥；當采用蝶閥時，應帶有自鎖裝置；當管徑大于DN300時，宜設置電動閥門。

3、圖示說明

1）錯誤做法

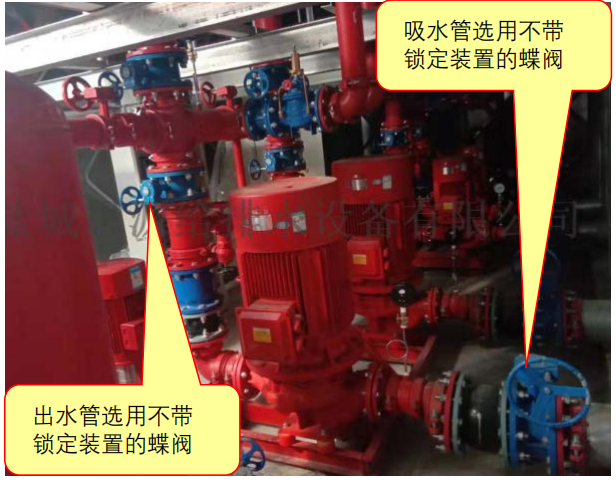

圖示1

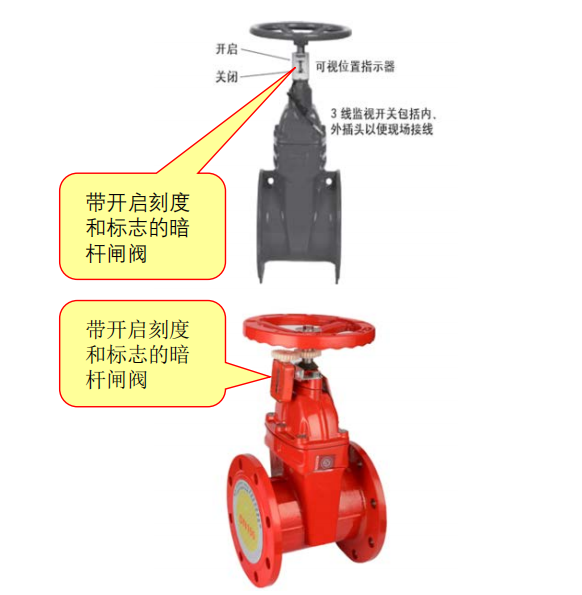

圖示2

2）正確做法

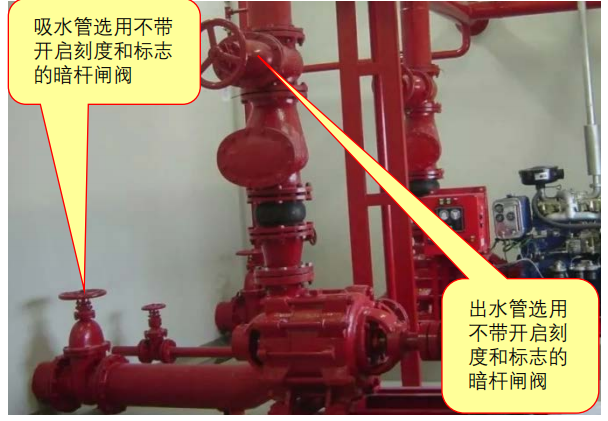

圖示3

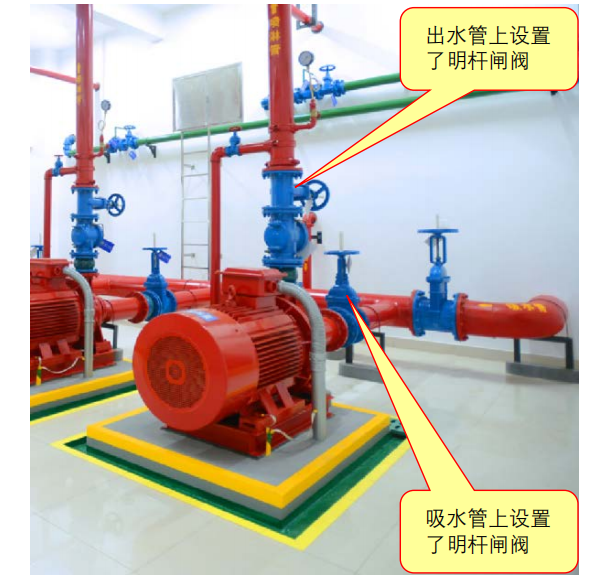

圖示4

來源：南京市建設工程消防驗收技術指南（試行）2021
