獅島SD6212E輸入模塊常用配接產品：

　　纜式線型感溫火災探測器、可燃?xì)怏w探測器（開關量）

　　非編碼感煙探測器、感溫探測器和手動報警按鈕

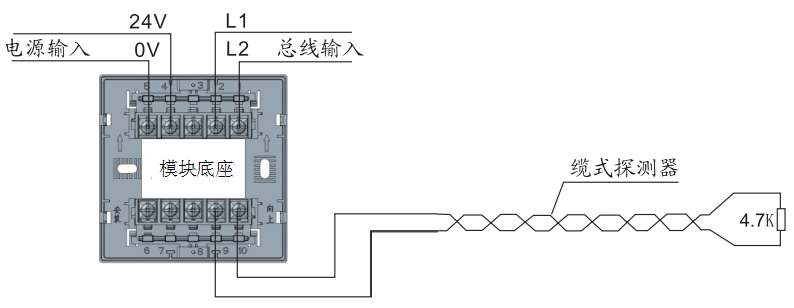

SD6212E輸入模塊連接纜式線型感溫火災探測器（感溫電纜）接線圖：

　　說明：此種接線方法已經較少使用?，F(xiàn)在感溫電纜配套微機調制器（接線盒）再接入火災報警系統。

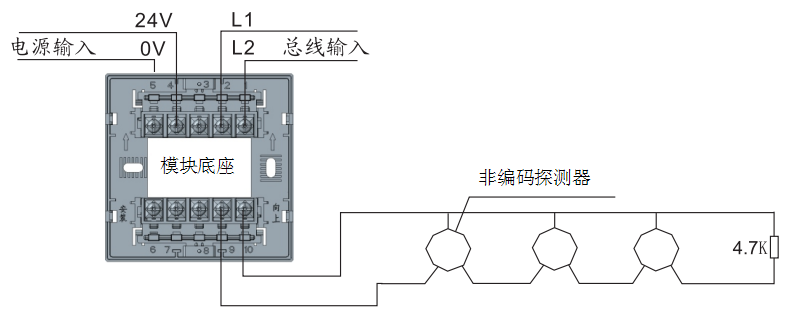

SD6212E輸入模塊連接非編碼報警設備接線圖：

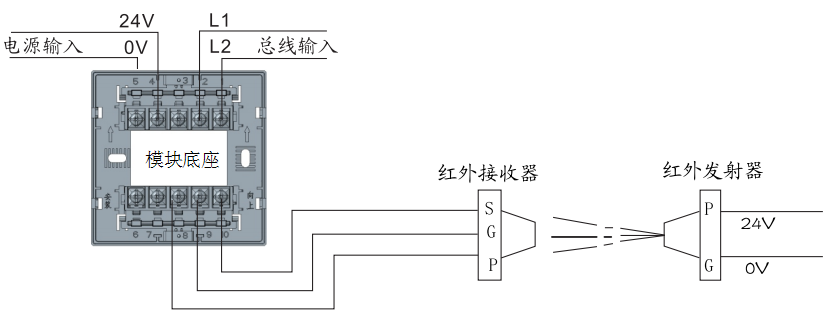

SD6212E輸入模塊連接線型紅外感煙火災探測器接線圖：

注意：

　　1.SD6212E輸入模塊在使用時必須為其提供24V直流電源；

　　2.SD6212E的信號輸入端“IN”與“EC”之間接報警設備，同時必須在設備末端并接一個4.7K負載電阻，否則該模塊將報出故障；

　　3.SD6212E完成報警后，在控制器報警復位時，“EC”輸出端將產生3秒鐘斷電動作，用于對自保持狀態的探測器進行斷電復位操作。

　　4.SD6212E輸入模塊在配接紅外感煙探測器時不需要在信號輸入端“IN”與“EC”之間并接4.7K電阻。
