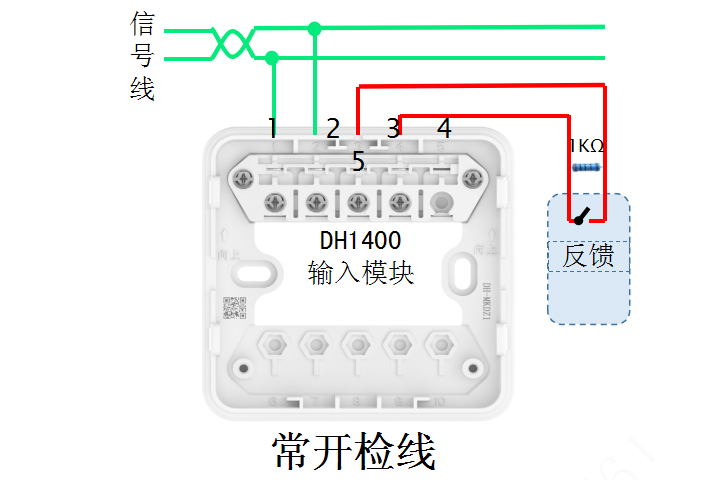

DH1400輸入模塊接線圖

　　1、2信號線：總線16V-28V

　　3、4反饋線：常開反饋并聯1KΩ電阻，常閉反饋串聯1KΩ電阻

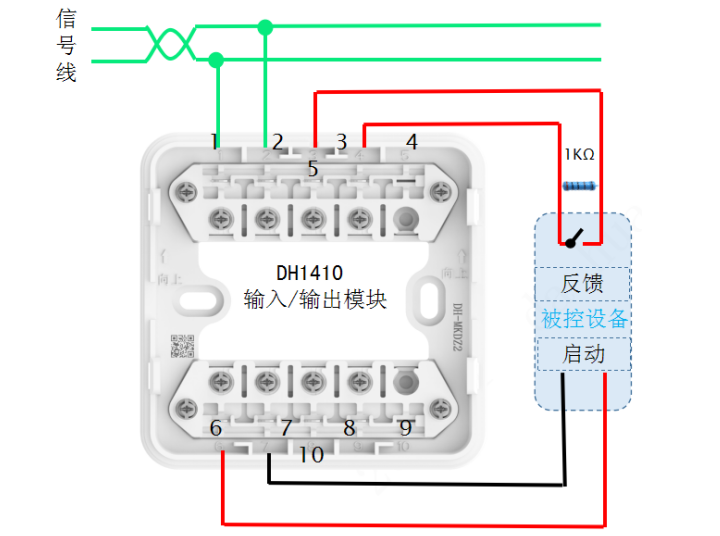

DH1410輸入/輸出模塊

　無源輸出、無源常開輸入接線圖

　　1、2信號線：總線16V-28V

　　3、4反饋線：常開反饋并聯1KΩ電阻，(常閉反饋串聯1KΩ電阻)

　　6、7輸出線：開關量輸出，無源常開，動作時閉合

　外控24V輸出、無源常開輸入接線圖

　　1、2信號線：總線16V-28V

　　3、4反饋線：常開反饋并聯1KΩ電阻(常閉反饋串聯1KΩ電阻)

　　6、7輸出線：開關量輸出，無源常開，動作時閉合

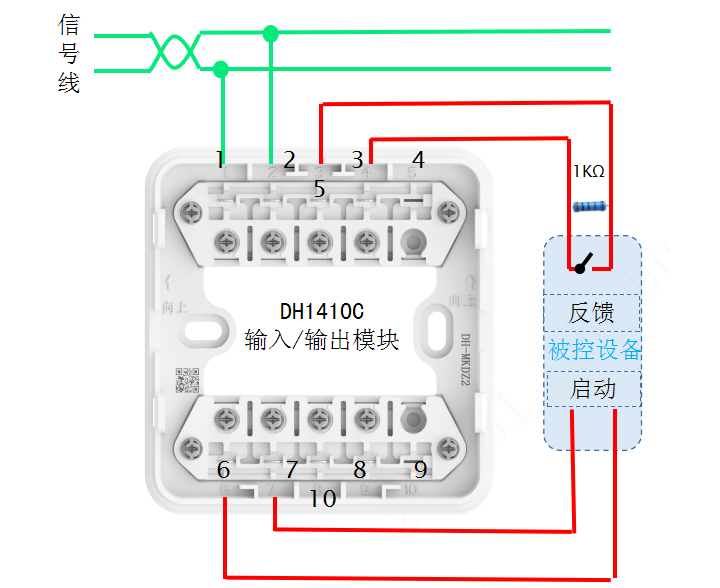

DH1410C輸入/輸出模塊

　有源脈沖輸出、無源常開輸入接線圖

　　1、2信號線：總線16V-28V

　　3、4反饋線：常開反饋并聯1KΩ電阻(常閉反饋串聯1KΩ電阻)

　　6、7輸出線：有源脈沖輸出，動作時輸出24V/2A/25ms脈沖信號

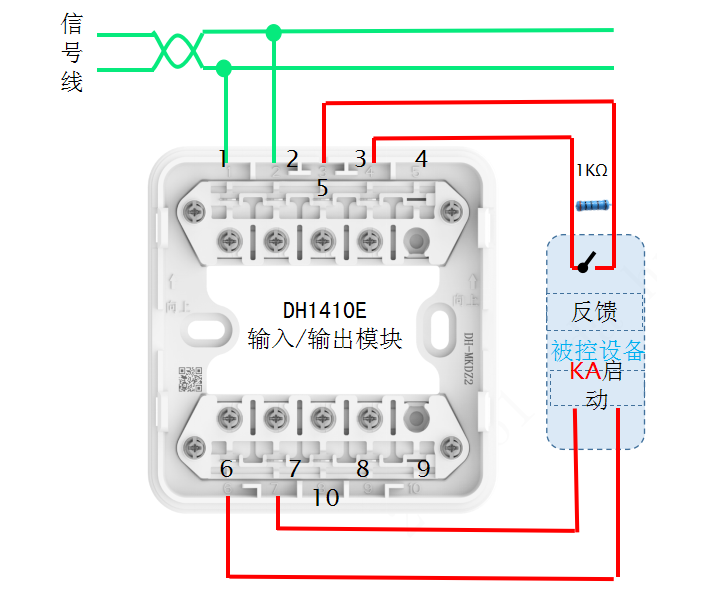

DH1410E輸入/輸出模塊

　有源電平輸出、無源常開輸入接線圖

　　1、2信號線：總線16V-28V

　　3、4反饋線：常開反饋并聯1KΩ電阻(常閉反饋串聯1KΩ電阻)

　　6、7輸出線：有源電平輸出，動作時輸出DC24V，最大電流40mA

DH1420輸出模塊廣播接線圖

　　1、2信號線：總線16V-28V

　　3、4音箱線：接廣播音箱(需并聯47KΩ電阻)

　　6、7背景音樂線：接背景音樂功放

　　8、9消防廣播線：接消防廣播功放

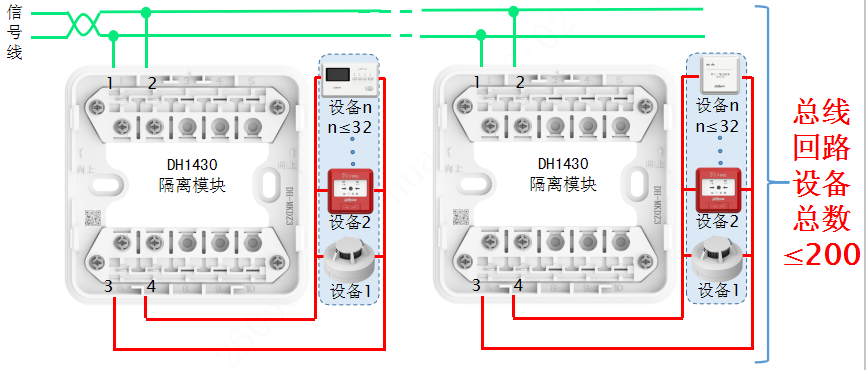

DH1430隔離模塊接線圖

　　1、2信號線：主線信號線進線端

　　3、4信號線：支線信號線出線端
