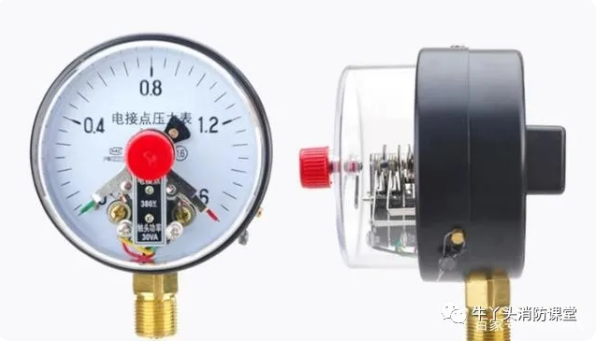

看到它的實物圖是不是覺得與普通壓力表區別不大，確實是的。電接點壓力表其實是在普通壓力表的基礎上增加了電氣輔助裝置。它有兩種功能，一是就地顯示功能，便于操作人員隨時的就地查看壓力。二是轉換功能，將壓力信號轉換為電信號進行遠距離傳輸，從而實現自動化控制。

這里所要說的是，將壓力信號轉換為電信號，只能將某個位置的壓力轉換，而不是連續的。因此，具體點說就是帶有開關量輸出的比較特殊的壓力表。

它是如何工作的，又是怎么實現信號轉換的？

前面不是提到電接點壓力表拋開電氣輔助裝置不看就是塊普通壓力表不。這樣說，它的工作原理與普通壓力表一樣。普通壓力表基本組成，彈簧管、拉桿、傳動機構、齒輪、刻度顯示盤，而電接點壓力表就是多了個控制裝置。

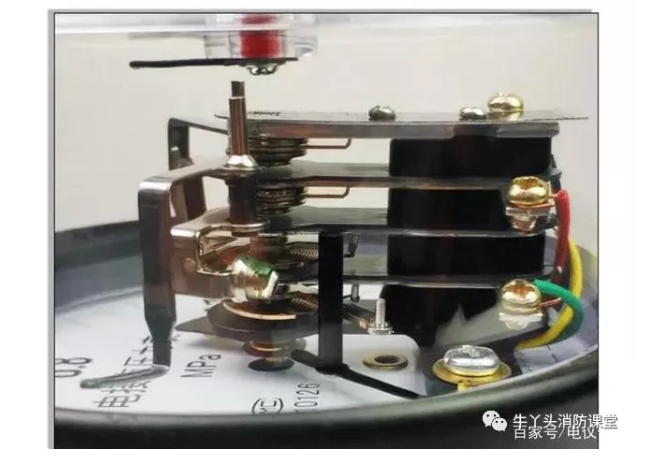

電氣輔助裝置

工作原理一個弧度270度的彈簧管受壓，尾部產生位移，將位移的結果通過拉桿和傳動機構及結合齒輪，把彈簧管發生位移的結果在刻度盤顯示出來，這就是普通壓力表的工作原理。

對于電接點壓力表，主要是電氣輔助裝置增加了兩個觸點，通過其實物圖可看得出。

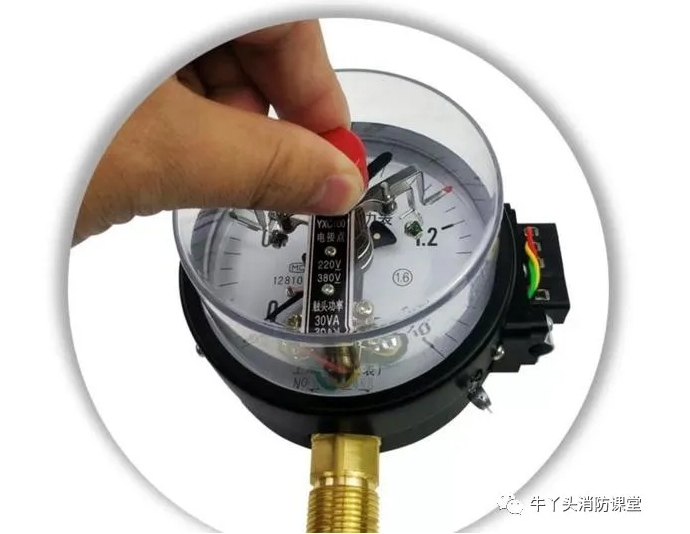

電接點壓力表圖

綠紅指針是靜觸頭指針，黑指針是動指針（可用于指示及觸點的閉合與斷開）。

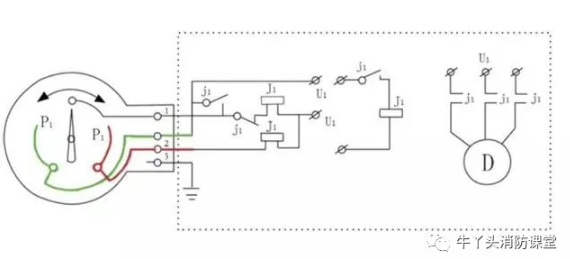

電接點壓力表原理圖

它的靜觸頭指針可以設置壓力范圍，當指示指針在壓力范圍內它的兩個觸點都是斷開的，只有當指示指針高于或低于靜觸頭指針的指示值，相應觸點閉合。

在工作中，就利用它的輔助裝置實現壓力的控制。例如高水位停泵，低水位啟泵。高水位和低水位的壓力值就是在表上需要設定的量程。

結束語：電接點壓力表相比壓力變送器更加實惠的儀表。在控制要求不高和控制精度不高的場合都可以用。它的工作原理，與普通壓力表一樣，唯一的區別就是多了電氣輔助裝置，也就是增加兩個觸點。這樣，可以靈活的利用其觸點發生邏輯變化從而實現自動化控制。
