什么是故障電弧

　　在了解故障電弧前，我們首先要清楚到底什么是電弧？

　　什么是電弧？電弧是指電流穿過絕緣層（含空氣）時發光的放電現象，在放電的同時伴有熱的產生，熱量可以使局部溫度迅速上升到3000度，金屬可以被融化。

　　生活、工作中常遇到電弧，如通、斷電源，插拔電源插頭等等。但故障電弧不同于正常電弧，其特點是燃弧時間長，經常發生在不為人注意的部位?，F(xiàn)在推廣的漏電斷路器（RCD）通過檢測泄漏電流和對地剩余電流故障能有效降低一部分電氣火災風險。但是對于帶電導體之間（如：相與相之間，相與N之間），的串聯電弧和并聯電弧所引發的電氣火災卻無能為力；所以現有低壓配電（供電）網絡中對電弧故障引發的事故防范存在漏洞（這是國內外業界公認的漏洞）。電弧分為好?。ㄕｋ娀。┖蛪幕。ㄈ蓟r(shí)間大于8個半波時，極易引燃周?chē)扇嘉锏碾娀?--稱之“壞弧”）。

故障電弧的分類

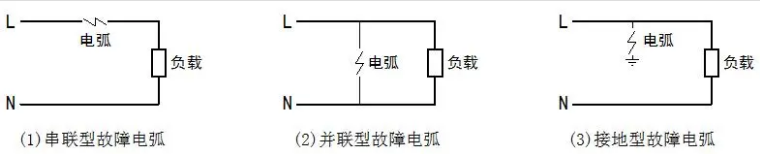

　　故障電弧根據產生的位置分為3類，即串聯型電弧、并聯型電弧以及接地型電弧，如圖所示。

　　（1）串聯型故障電弧

　　串聯型電弧故障往往發生在一根導線上，由于導線破損、接觸點松動等造成的，因?yàn)殡娀∠喈?dāng)于一個動態電阻，再和負載串聯，其電弧電流往往小于額定電流，不會引起過流保護器動作，導致電弧持續存在。由于串聯電弧電流相對較小，其釋放的熱量一般不直接導致火災，但是當串聯電弧持續存在會使導線絕緣層碳化分解，引發危害性更大的并聯型電弧故障或是金屬性接觸短路。

　　（2）并聯型故障電弧

　　并聯型故障電弧發生在相線之間，例如當兩相線絕緣層遭遇雷電等產生的瞬態過電壓而擊穿、因?yàn)殚L(zhǎng)時間的被碳化在相線間形成碳化通路以及金屬穿刺切割相線都會產生并聯故障電弧。在線路阻抗較大的情況下，其電流幅值很難達到過流斷路器的動作閾值，在此期間電弧將釋放大量的熱，其迸發的火花很容易點燃周?chē)目扇嘉?，直接?dǎo)致火災發生。

　　（3）接地型故障電弧

　　配電系統中，接地型故障電弧引起的火災遠多于串并聯型故障電弧引起的火災，這是因?yàn)榻拥匦凸收想娀“l(fā)生概率遠大于串并聯型故障電弧。例如，在電氣線路施工中，線路的絕緣外皮在穿鋼管拉電纜電線時，很容易因?yàn)槟Σ翆?dǎo)致其破損；又比如，線路對地的絕緣性能會長期受雷電或電源的過電壓沖擊而下降，這些都大大增加了接地故障電弧發生幾率。其根本原因在于，配電線路導線間的絕緣水平往往高于線路對地的絕緣水平。

　　雖然接地型故障電弧導致火災的危害最大，但是因?yàn)槭窍嗑€(xiàn)與地之間的電弧故障，會產生剩余電流，漏電斷路器對其有很好的防范作用。而傳統斷路器對串并聯電弧故障引起的火災難以防范，使得防范該類電氣故障成為了國際消防領域需要突破的難點。
