陸和LH448B輸入輸出模塊接線圖

作者：大鵬日期：2021-06-23 14:44:45 瀏覽：8289

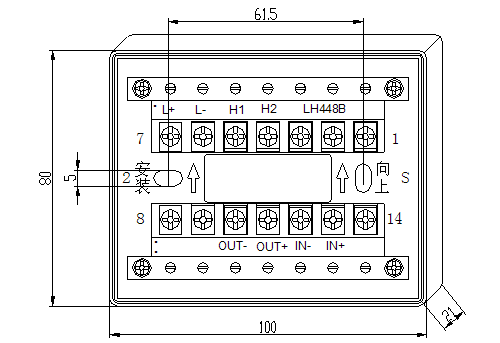

陸和LH448B輸入輸出模塊底座（LH408B）示意圖：

陸和LH448B輸入輸出模塊接線圖

　　L+、L-：接控制器回路總線，無極性。

　　H1、H2：接現場設備開關量反饋接點。

　　IN+、IN-：接聯動電源DC24V，IN+接＋24V，IN-接0V。

　　OUT+、OUT-：接現場設備控制端。

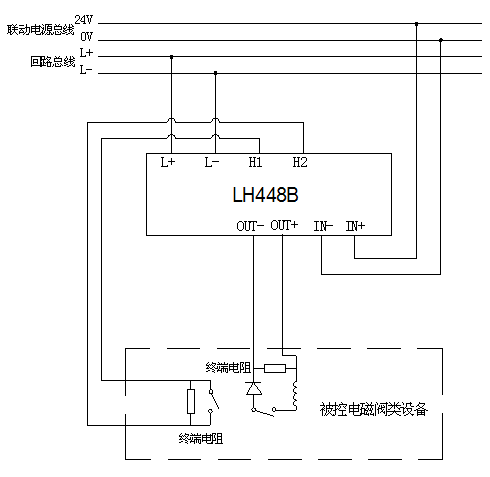

LH448B用以控制排煙口、送風口等電磁閥類設備接線方法如下圖所示：

陸和LH448B輸入輸出模塊接線圖

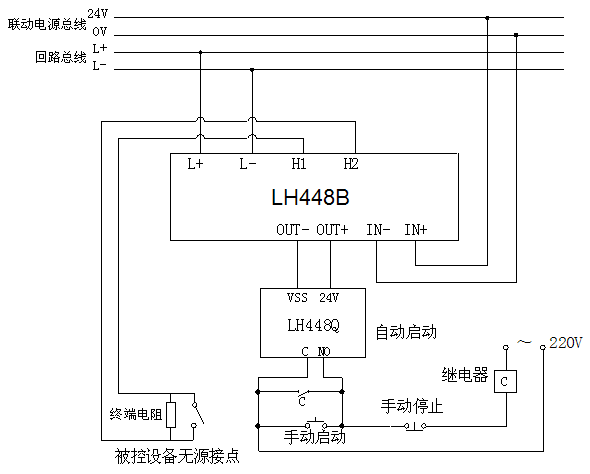

LH448B用以控制風機啟動等接線方法如下圖所示：

陸和LH448B輸入輸出模塊接線圖

　　注意：LH448B的輸出和反饋終端電阻均應安裝在現場設備端，否則將失去斷線監測功能！
