陸和LH448A輸入模塊接線圖

作者：大鵬日期：2021-06-23 14:29:23 瀏覽：3870

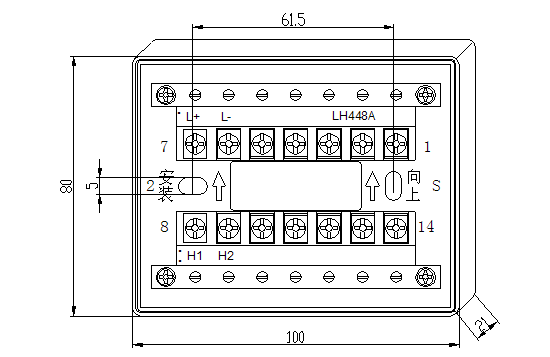

LH448A輸入模塊安裝接線，首先將其底座（LH408A）緊固后，按接線端子說明接線正確接線，最后將LH448A按正確方向垂直插入底座即可。如下圖為LH448底座（LH408A）接線端子示意圖。

陸和LH448A輸入模塊接線圖

　　L+、L-：接控制器回路總線，無極性。

　　H1、H2：接現場設備開關量接點。

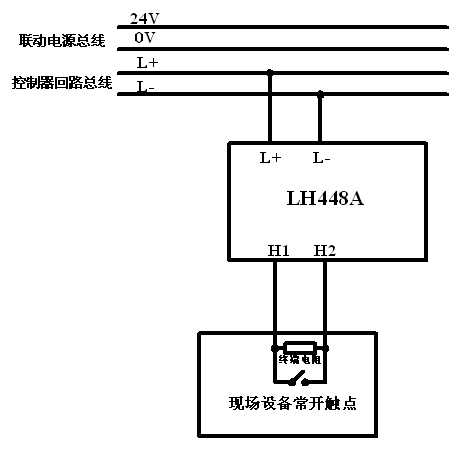

LH448A用以監測現場設備的開關量信號接線方法如下圖所示：

陸和LH448A輸入模塊接線圖

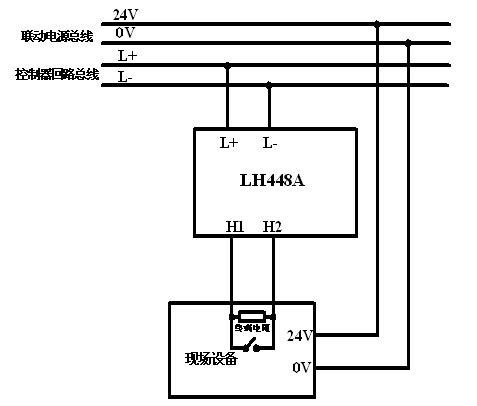

LH448A用以監測現場設備（如可燃?xì)馓綔y器等）連接方法如下圖所示：

陸和LH448A輸入模塊接線圖

　　注：LH448A須配接終端電阻，且務必接在現場設備端，否則將失去輸出斷線監測功能！

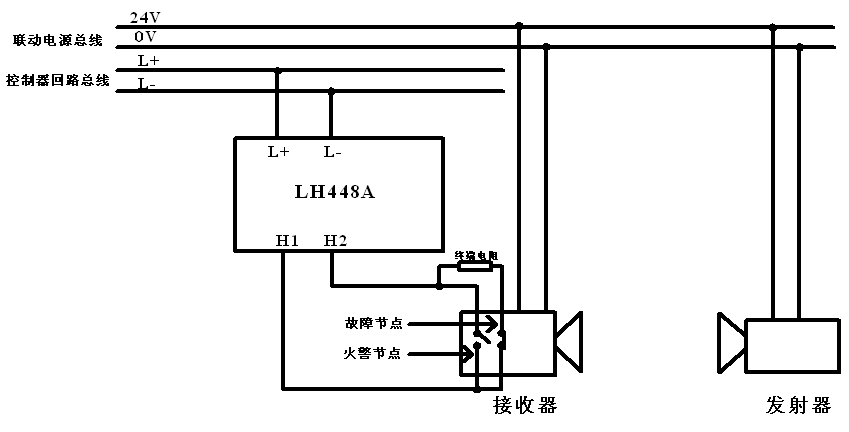

LH448A配接線性光束感煙火災探測器連接方法如下圖所示（以對射型為例）：

陸和LH448A輸入模塊接線圖
