一、防火卷簾限位器相關規范

《防火卷簾》GB14102-2005

　　A.1.2.5卷門機應設有自動限位裝置，當防火卷簾啟、閉至上、下限位時，能自動停止，其重復定位誤差應小于20mm。

《防火卷簾、防火門、防火窗施工及驗收規范》GB50877-2014

　　6.2.2防火卷簾用卷門機的調試應符合下列規定：

　　3卷門機應設有自動限位裝置，當防火卷簾啟、閉至上、下限位時，應自動停止，其重復定位誤差應小于20mm。

《防火卷簾用卷門機》XF603-2006

　　5.2.5限位性能

　　卷門機應設有自動限位裝置。限位部件應安裝準確、運行可靠，并可在一定范圍內調整，當防火卷簾啟、閉至上限、中限、下限位時能自動停止，其重復定位誤差應不大于20mm。

二、防火卷簾限位器說明

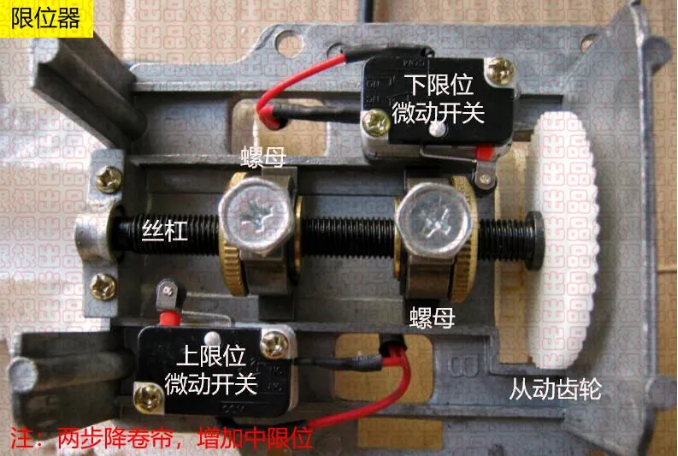

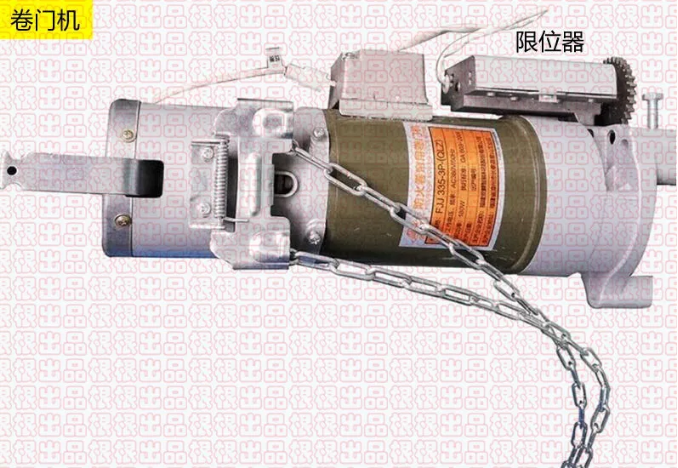

1、限位器屬于卷門機的一部分，當卷門機啟動時通過從動齒輪帶動絲杠和螺母移動，當螺母移動到限位微動開關時，頂動限位微動開關動作，從而向控制器發送反饋信號，控制器接收到反饋信號后停止卷門機動作。

2、限位器的螺母位置是可以調節的，如調節位置不對會發生以下情況：

　?、俾菽妇嚯x上限位微動開關過遠，會發生正卷現象，卷簾卷過頭，脫出卷軸，應避免。

　?、诼菽妇嚯x上限位微動開關過近，會發生卷簾上部未卷到位現象，此情況還好，只要?jiǎng)e太不到位影響人員通過就行。

　?、勐菽妇嚯x下限位微動開關過遠，會發生反卷現象，卷簾放過頭，擠壓卷簾脫出導軌，應避免。

　?、苈菽妇嚯x下限位微動開關過近，會發生卷簾下部未放到位現象，留有空隙，煙氣火焰從空隙處穿過，應避免。
