低壓配電接地系統的三個T，分別是IT系統、TT系統、TN系統三種形式，而這三種接地方式非常容易混淆。今天就來說說這三種系統的原理、特點和適用范圍，希望對朋友們能有所幫助。

一、定義

根據現行的國家標準《低壓配電設計規范》（GB50054），低壓配電系統有三種接地形式，即IT系統、TT系統、TN系統。

　　（1）第一個字母表示電源端與地的關系

　　T-電源變壓器中性點直接接地。

　　I-電源變壓器中性點不接地，或通過高阻抗接地。

　?。?）第二個字母表示電氣裝置的外露可導電部分與地的關系T-電氣裝置的外露可導電部分直接接地，此接地點在電氣上獨立于電源端的接地點。

　　N-電氣裝置的外露可導電部分與電源端接地點有直接電氣連接。

二、IT系統、TT系統、TN系統分別是什么？

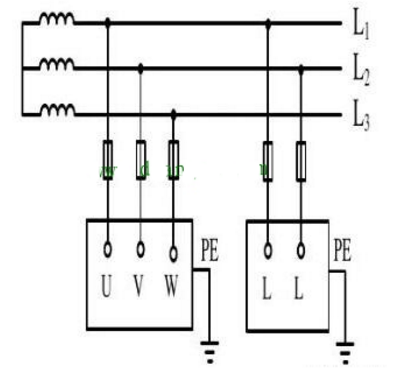

1、IT系統

　　IT系統就是電源中性點不接地，用電設備外露可導電部分直接接地的系統。IT系統可以有中性線，但I(xiàn)EC強烈建議不設置中性線。因?yàn)槿绻O(shè)置中性線，在IT系統中N線任何一點發生接地故障，該系統將不再是IT系統。

　　特點：

　　IT系統發生第一次接地故障時，僅為非故障相對地的電容電流，其值很小，外露導電部分對地電壓不超過50V，不需要立即切斷故障回路，保證供電的連續性；－發生接地故障時，對地電壓升高1.73倍；－220V負載需配降壓變壓器，或由系統外電源專供；－安裝絕緣監察器。使用場所：供電連續性要求較高，如應急電源、醫院手術室等。

　　IT方式供電系統在供電距離不是很長時，供電的可靠性高、安全性好。一般用于不允許停電的場所，或者是要求嚴格地連續供電的地方，例如電力煉鋼、大醫院的手術室、地下礦井等處。地下礦井內供電條件比較差，電纜易受潮。

　　運用IT方式供電系統，即使電源中性點不接地，一旦設備漏電，單相對地漏電流仍小，不會破壞電源電壓的平衡，所以比電源中性點接地的系統還安全。但是，如果用在供電距離很長的情況下，供電線路對大地的分布電容就不能忽視了。

　　在負載發生短路故障或漏電使設備外殼帶電時，漏電電流經大地形成架路，保護設備不一定動作，這是危險的。只有在供電距離不太長時才比較安全。這種供電方式在工地上很少見。

2、TT系統

　　TT系統就是電源中性點直接接地，用電設備外露可導電部分也直接接地的系統。通常將電源中性點的接地叫做工作接地，而設備外露可導電部分的接地叫做保護接地。

　　TT系統中，這兩個接地必須是相互獨立的。設備接地可以是每一設備都有各自獨立的接地裝置，也可以若干設備共用一個接地裝置。

　　主要優點：

　?。?）能抑制高壓線與低壓線搭連或配變高低壓繞組間絕緣擊穿時，低壓電網出現的過電壓。

　?。?）對低壓電網的雷擊過電壓有一定的泄漏能力。

　　（3）與低壓電器外殼不接地相比，在電器發生碰殼事故時，可降低外殼的對地電壓，因而可減輕人身觸電危害程度。

　?。?）由于單相接地時接地電流比較大，可使保護裝置（漏電保護器）可靠動作，及時切除故障。

　　TT系統的主要缺點是：

　?。?）、低、高壓線路雷擊時，配變可能發生正、逆變換過電壓。

　　（2）、低壓電器外殼接地的保護效果不及IT系統。

　?。?）、當電氣設備的金屬外殼帶電（相線碰殼或設備絕緣損壞而漏電）時，由于有接地保護，可以大大減少觸電的危險性。但是，低壓斷路器（自動開關）不一定能跳閘，造成漏電設備的外殼對地電壓高于安全電壓，屬于危險電壓。

　　（4）、當漏電電流比較小時，即使有熔斷器也不一定能熔斷，所以還需要漏電保護器作保護，因此TT系統難以推廣。

　?。?）、TT系統接地裝置耗用鋼材多，而且難以回收、費工時、費料。

　　TT系統的應用：

　　TT系統由于接地裝置就在設備附近，因此PE線斷線的幾率小，且容易被發現。

　　TT系統設備在正常運行時外殼不帶電，故障時外殼高電位不會沿PE線傳遞至全系統。因此，TT系統適用于對電壓敏感的數據處理設備及精密電子設備進行供電，在存在爆炸與火災隱患等危險性場所應用有優勢。

　　TT系統能大幅降低漏電設備上的故障電壓，但一般不能降低到安全范圍內。因此，采用TT系統必須裝設漏電保護裝置或過電流保護裝置，并優先采用前者。

　　TT系統主要用于低壓用戶，即用于未裝備配電變壓器，從外面引進低壓電源的小型用戶。

3、TN系統

　　TN系統即電源中性點直接接地，設備外露可導電部分與電源中性點直接電氣連接的系統。根據其保護零線是否與工作零線分開而劃分為TN-S系統、TN-C系統、TN-C-S系統三種形式。

　　在TN系統中，所有電氣設備的外露可導電部分均接到保護線上，并與電源的接地點相連，這個接地點通常是配電系統的中性點。

　　TN系統的電力系統有一點直接接地，電氣裝置的外露可導電部分通過保護導體與該點連接。通常是一個中性點接地的三相電網系統。其特點是電氣設備的外露可導電部分直接與系統接地點相連，當發生碰殼短路時，短路電流即經金屬導線構成閉合回路。形成金屬性單相短路，從而產生足夠大的短路電流，使保護裝置能可靠動作，將故障切除。

　　如果將工作零線N重復接地，碰殼短路時，一部分電流就可能分流于重復接地點，會使保護裝置不能可靠動作或拒動，使故障擴大化。

　　在TN系統中，也就是三相五線制中，因N線與PE線是分開敷設，并且是相互絕緣的，同時與用電設備外殼相連接的是PE線而不是N線。因此我們所關心的最主要的是PE線的電位，而不是N線的電位，所以在中重復接地不是對N線的重復接地。如果將PE線和N線共同接地，由于PE線與N線在重復接地處相接，重復接地點與配電變壓器工作接地點之間的接線已無PE線和N線的區別，原由N線承擔的中性線電流變?yōu)橛蒒線和PE線共同承擔，并有部分電流通過重復接地點分流。由于這樣可以認為重復接地點前側已不存在PE線，只有由原PE線及N線并聯共同組成的PEN線，原TN-S系統所具有的優點將喪失，所以不能將PE線和N線共同接地。

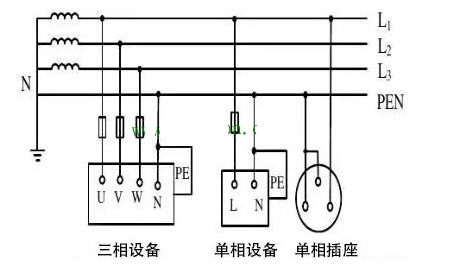

　?。?）TN-C系統

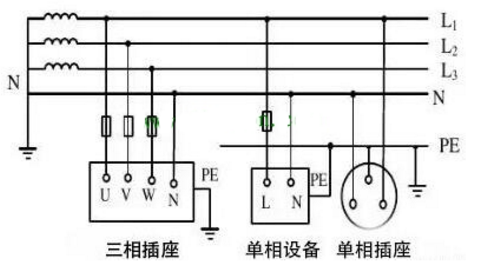

　　TN-S系統中性線N與TT系統相同。與TT系統不同的是，用電設備外露可導電部分通過PE線連接到電源中性點，與系統中性點共用接地體，而不是連接到自己專用的接地體，中性線（N線）和保護線（PE線）是分開的。

　　TN-S系統的最大特征是N線與PE線在系統中性點分開后，不能再有任何電氣連接，這一條件一旦破壞，TN-S系統便不再成立。

　?。?）TN-S系統的特點：

　　（a）系統正常運行時，專用保護線上沒有電流，只是工作零線上有不平衡電流。PE線對地沒有電壓，所以電氣設備金屬外殼接零保護是接在專用的保護線PE上，安全可靠。

　　（b）工作零線只用作單相照明負載回路。

　　（c）專用保護線PE不許斷線，也不許進入漏電開關。

　?。╠）干線上使用漏電保護器，所以TN-S系統供電干線上也可以安裝漏電保護器。

　?。╡）TN-S方式供電系統安全可靠，適用于工業與民用建筑等低壓供電系統。

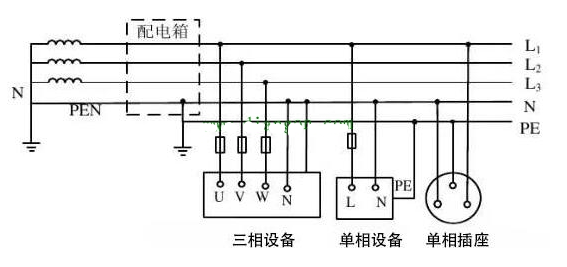

　?。?）TN-C-S系統

　　TN-C-S系統是TN-C系統和TN-S系統的結合形式，在TN-C-S系統中，從電源出來的那一段采用TN-C系統。因?yàn)樵谶@一段中無用電設備，只起電能的傳輸作用，到用電負荷附近某一點處，將EN線分開形成單獨的N線和PE線。從這一點開始，系統相當于TN-S系統。

　　TN-C-S系統的特點：

　?。╝）TN-C-S系統可以降低電動機外殼對地的電壓，然而又不能完全消除這個電壓。這個電壓的大小取決于負載不平衡的情況及線路的長度。要求負載不平衡電流不能太大，而且在PE線上應作重復接地。

　?。╞）、PE線在任何情況下都不能進入漏電保護器，因?yàn)榫€路末端的漏電保護器動作會使前級漏電保護器跳閘造成大范圍停電。

　?。╟）、對PE線除了在總箱處必須和N線連接以外，其他各分箱處均不得把N線和PE線相連接，PE線上不許安裝開關和熔斷器。

實際上，TN-C-S系統是在TN-C系統上變通的作法。當三相電力變壓器工作接地情況良好，三相負載比較平衡時，TN-C-S系統在施工用電實踐中效果還是不錯的。但是，在三相負載不平衡，建筑施工工地有專用的電力變壓器時，必須采用TN-S方式供電系統。
