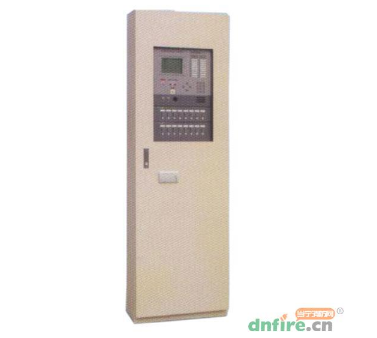

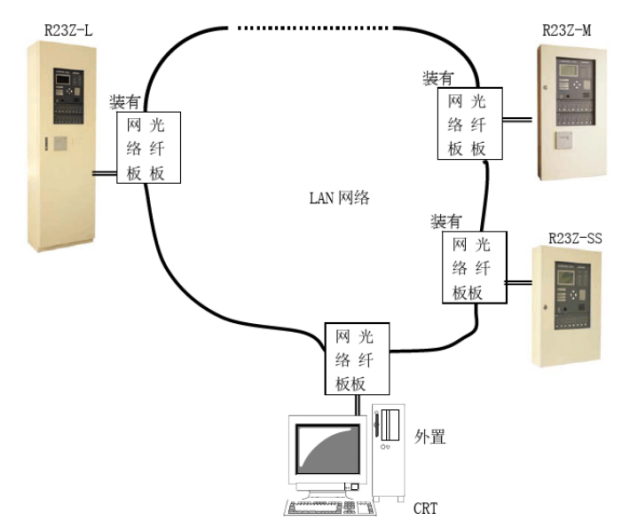

R23Z系列能美消防主機應用網絡功能后，多臺消防主機可以有一臺主機來管理，實現信息共享，使區域控制器具備集中控制器的功能。

R23Z系列消防主機聯網需要用到NIU網絡版，它安裝在消防主機內，連接消防主機與網絡。

端口數：

　　Port A和Port B：2口連接網絡

　　Port A：與網絡前段連接

　　Port B：與網絡后段連接

連接網絡：基于Rs485；Port A和Port B各2根線

消防主機聯網接線圖：

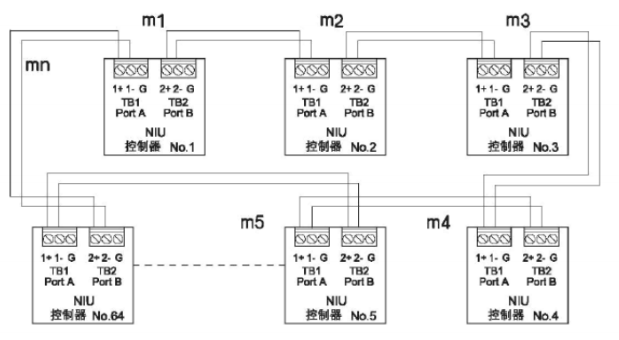

　　1）消防主機環路聯網接線圖

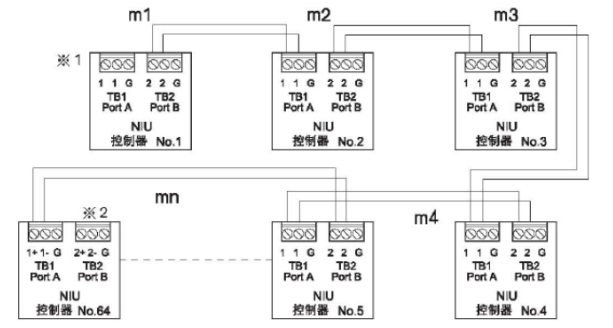

　　2）消防主機樹形聯網接線圖

注意：

　　1.連接的兩臺消防主機之間距離要小于600m，聯網系統整個線路應小于85Km。

　　2.當Port A不接線時，請將NIU網絡版上的SW1撥動開關No3置ON。

　　3.當Port B不接線時，請將NIU網絡版上的SW1撥動開關No4置ON。

　　4.TB1和TB2的G端子不可使用，請勿接線。
