能美消防綜合盤接線圖

作者：唐國豐日期：2020-07-30 11:47:58 瀏覽：11280

能美消防綜合盤在接線時須區分信號線、DC24V電源線及接地線，其中信號線（S＋、S－）應注意極性，不可接錯，同時信號線要求為雙絞屏蔽線，其屏蔽層線要求接在S＋與S－之間的PE端子上。

而DC24V電源線也有正、負極，需要區分極性，在接線時請注意不可接錯。

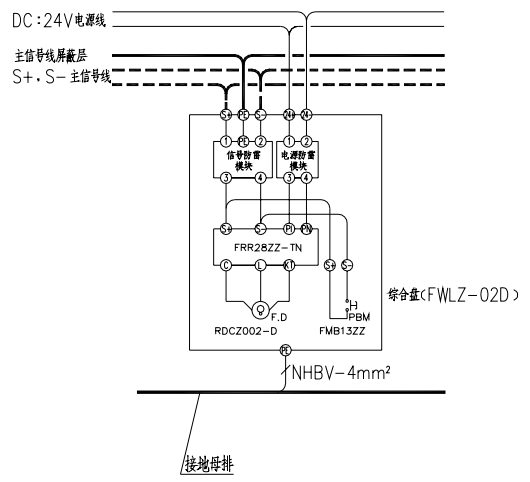

能美消防綜合盤接線圖

接地線須單放一根4mm2綠黃線，將綜合盤內的接地端子排與接地母排相連接，接地線應盡可能短，不要留過多余量，連接點須可靠、牢固，完成后須作防銹處理和接地電阻的測試，接地電阻須小于1?，測試的要求和標準請參閱國家相關法規。

接線完成后，應在進線管口處作密封處理，以免破壞箱體的防護等級。

能美消防綜合盤的進線和出線均有單獨的接線端子，所以除特殊情況需要分支接線外，無須共線。
