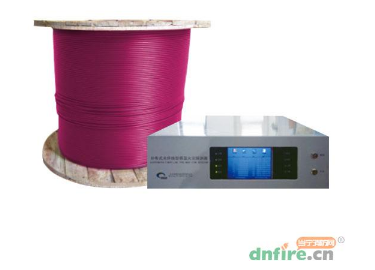

光纖已經成為遠距離有線信號傳輸?shù)闹饕侄?，安裝、維護光纖也是弱電人的基本功。在消防領域，光纖也有較多的使用，如DTS測溫光纖系統、光纖光柵測溫系統、利用光纖聯網通訊等等。光纖中涉及的理論知識、組件和鋪設要點都很多，我們在這里作了一些梳理。

三種光

　　不是所有的光都能用于光纖中信號傳播。光線中主要使用三種波長的光：850 nm、1300 nm、1550 nm。

用在哪里？

　　單模光纖使用的光波長為1310 nm或1550 nm，多模光纖使用的光波長多為850 nm。

單模與多模的區別

　　•多模光纖的中心玻璃芯較粗(50或62.5μm)，可傳多種模式的光。但其模間色散較大，這就限制了傳輸數字信號的頻率，因此多模光纖傳輸?shù)木嚯x就比較近，一般只有幾公里。

　　•單模光纖中心玻璃芯很細(芯徑一般為9或10μm)，只能傳一種模式的光。因此，其模間色散很小，適用于遠程通訊。

色散與損耗

　　在單模光纖中，1310 nm光具有最小色散，1550 nm光具有最小損耗。

　　所以，損耗具體是多少？

　　1310 nm:0.35~0.5 dB/km

　　1550 nm:0.2~0.3 dB/km

　　850 nm:2.3~3.4 dB/km

光信號的敵人太多

　　光損耗是造成光纖信號衰減的原因之一。除此之外，散射、吸收等也能造成光纖信號衰減。

光損耗的原因

　　光的自然損耗

　　光傳輸線路中插入光學部件的插入損耗

　　光纖銜接時的機頭損耗

　　電纜中阻抗不匹配使光產生了反射，這稱為回波損耗

　　纖材料的彎曲、擠壓、雜質、不均勻都能造成損耗

光纖續接

　　固定接續，俗稱死接頭，一般采用光纖熔接機，用于光纜直接頭。

　　活動接頭，俗稱活接頭，用能夠拆卸的連接器連接，用于光纖跳線、設備連接等位置。

固定接頭小技巧

　　安裝固定接頭應該使用二次放電熔接法。先對光纖端面預熱放電，給端面整形，去除灰塵和雜物，同時通過預熱使光纖端面壓力均勻。

光也有噪聲

　　影響光纖信息傳導效果的除了衰減，還有噪聲。衰減的意思是有用信號少了，噪聲的意思是無用信號多了。

　　產生噪聲的原因：

　　•消光比不合格

　　•光強度隨機變化

　　•時間抖動引起

　　•接收機的點噪聲和熱噪聲

　　•光纖的模式噪聲

　　•色散導致的脈沖展寬

　　•LD的模分配噪聲

　　•LD的頻率啁啾

　　•反射

什么？還有色散？

　　色散也是影響光線信號傳輸?shù)闹匾蛩亍?/p>

　　色散：光脈沖沿著光纖行進一段距離后造成的頻寬變粗。它是限制傳輸速率的主要因素。

色散產生的原因

　　•模間色散：只發生在多模光纖，因?yàn)椴煌Ｊ降墓庋刂煌穆窂絺鬏敗?/p>

　　•材料色散：不同波長的光行進速度不同。

　　•波導色散：發生原因是光能量在纖芯及包層中傳輸時，會以稍有不同的速度行進。在單模光纖中，通過改變光纖內部結構來改變光纖的色散非常重要。

光纖材料對傳播的影響

　　玻璃光纖：纖芯與包層都是玻璃，損耗小，傳輸距離長，成本高；

　　膠套硅光纖：纖芯是玻璃，包層為塑料，特性同玻璃光纖差不多，成本較低；

　　塑料光纖：纖芯與包層都是塑料，損耗大，傳輸距離很短，價格很低。多用于家電、音響，以及短距的圖像傳輸。

光模塊

　　光模塊是實現光信號和電信號轉換的部件，常見的有GBIC、SFP、SFP+、XFP、SFF、CFP等。

光接口

　　光接口是用來連接光纖線纜的物理接口，其原理是利用了光從光密介質進入光疏介質從而發生了全反射。通常有SC、ST、FC等幾種類型。

FC型光纖接頭/跳線

　　俗稱圓頭，其外部加強方式是采用金屬套，緊固方式為螺絲扣，一般在ODF側采用。FC連接頭一般電信網絡采用，有一螺帽擰到適配器上，優點是牢靠、防灰塵，缺點是安裝時間稍長。

ST型光纖接頭/跳線

　　通常都用在多模器件連接，ST頭插入后旋轉半周有一卡口固定，缺點是容易折斷，在無線網絡的部署中與其它廠家設備對接時使用較多。

SC型光纖接頭/跳線

　　俗稱方頭、大方，傳輸設備側光接口一般用SC接頭，SC連接頭直接插拔，使用很方便，缺點是容易掉出來。

LC型光纖接頭/跳線

　　俗稱方頭、小方，SFP模塊的專用接口，它和上面幾種接口比就是小很多，在交換機上同等面積能容納更多端口，信銳技術的設備就用這個接頭。

簡單總結

　　FC型光纖連接器在配線架上用的最多

　　SC型光纖連接器在路由器交換機上用的最多

　　ST型光纖連接器，對于10Base-F連接來說通常都是，也常用于光纖配線架

　　LC型光纖連接器常用于路由器

最后，看一下光纖的安裝步驟

　　量好長度，開剝光纜，除去光纜護套。

　　清洗、去除光纜內的石油填充膏。

　　捆扎好光纖。

　　檢查光纖芯數，進行光纖對號，核對光纖色標是否有誤。

　　加強芯接續。

　　各種輔助線對，包括公務線對、控制線對、屏蔽地線等接續。

　　光纖的接續。

　　光纖接頭保護處理。

　　光纖余纖的盤庫留處理。

　　完成光纜護套的接續。

　　光纜接頭的保護。
