今天筆者偶爾看到公眾號（ID中國化學品安全協會）的一篇《38種泵+22種閥門！泵閥動圖一文打盡，超級直觀展示》文章，比較感興趣，可惜文中的泵閥很多與消防沒什么關系，不過筆者對此進行了篩選，選擇一些與消防有關的分享給大家。

消防泵工作原理動圖

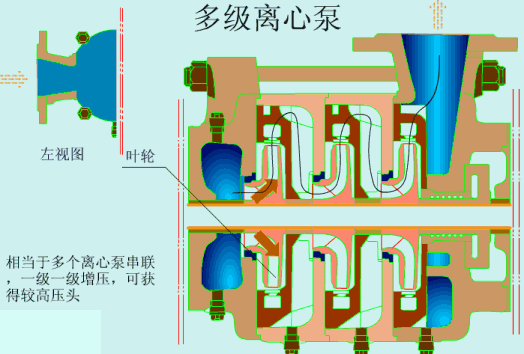

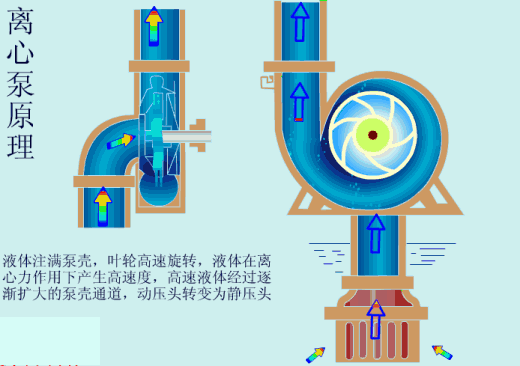

消防泵以離心泵為主。

電機啟動，葉輪在電機的帶動下高速旋轉，葉輪中的介質在葉片驅動下隨葉輪一起旋轉并在離心力作用下被高速甩出葉輪出口，進入泵體壓水室，同時葉輪進口處的介質流向葉片并使葉輪進口處介質壓力降低。

泵體吸入管內介質壓力高于葉輪進口處介質壓力，泵體吸入管內介質流向葉輪進口同時泵體吸入管內介質壓力降低。

入口管線內介質壓力高于泵體吸入管內介質壓力，入口管線內介質流向泵體吸入管。

被高速甩出葉輪出口進入泵體壓水室的介質，因運動速度降低，其部分動能轉變?yōu)閴毫δ?，使得位于泵體壓水室末端的排出管內介質壓力高于出口管線內介質壓力，泵體排出管內介質流向出口管線。

隨著泵的運轉，介質連續不斷地由泵體吸入管吸入，由泵體排出管排出。

閥門工作原理動圖

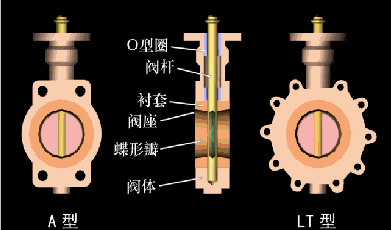

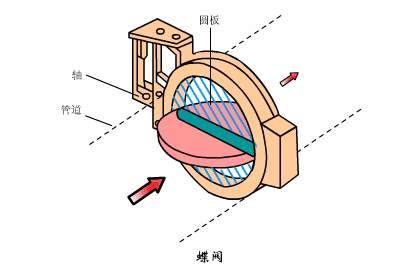

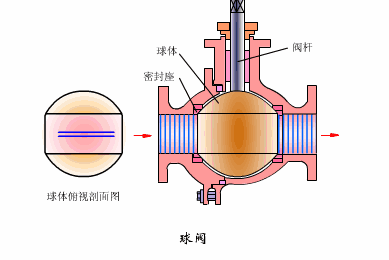

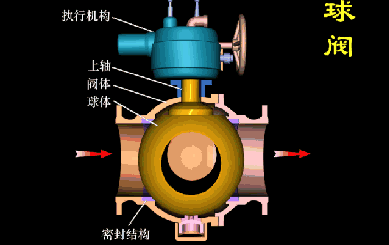

消防中蝶閥是比較常見的一種閥門，其工作原理比較簡單。球閥在生活中也是常見類型?？上鄙俦容^符合消防的其他一些閥。

圖片來源上已述，純粹技術性分享交流，如侵權請聯刪。
