UPS不間斷電源和EPS應急電源的區別詳細介紹

作者：大鵬日期：2019-08-15 03:10:29 瀏覽：10185

　　隨著對供電系統的使用安全要求和對供電負荷的保障要求越來越高，以及重要設備自動化水平的不斷提高，設備對電網供電可靠性依賴度越來越高。為了確保重要監控系統、應急照明、消防、計算機等重要設備的不間斷供電，一般都配置了專用的UPS（Uninterruptible power system，不間斷電源）或EPS（Emergency powers upply，應急電源）。中斷供電將會在經濟上產生重大損失，例如：使生產過程或生產裝備處于不安全狀態、重大產品報廢、生產企業的連續生產過程被打亂需要長時間才能恢復等。

　　下面詳細介紹UPS和EPS的特點及兩者間的應用區別。

UPS電源

一、UPS——不間斷電源

　　1.1UPS電源的工作原理及組成

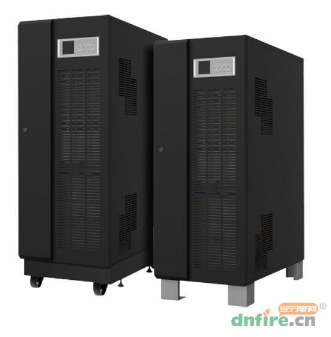

　　UPS（Uninterruptible Power System），即不間斷電源，是一種含有儲能裝置，以逆變器為主要組成部分的恒壓恒頻的不間斷電源。主要用于給單臺計算機、計算機網絡系統或其它電力電子設備提供不間斷的電力供應。當市電輸入正常時，UPS將市電穩壓后供應給負載使用，此時的UPS就是一臺交流市電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時，UPS立即將機內電池的能量，通過逆變轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。

　　一般來講，UPS由五大部分組成：整流電路、儲能機構、逆變電路、旁路開關電路及測控電路。①整流電路：將交流電變換為直流電，完成對儲能機構充電，同時通過逆變器向負載供電。②儲能機構：儲能機構是UPS的核心部分，當市電正常時，儲能機構從電網吸收能量儲存；當市電中斷時，儲能機構將電能釋放出來，供逆變器使用。③逆變電路：將整流電路所得的直流電壓或者儲能機構的電壓變換成交流電壓。④旁路開關：是市電旁路供電和逆變器供電的電氣轉換器件。⑤測控電路：是UPS的“大腦“，監測輸入電壓、電流的水平和控制輸出的電壓和電流精度；設置和控制整流器、逆變器；控制儲能機構的充放電；控制主回路與旁路之間的轉換。

　　1.2UPS電源的分類及特點

　　目前常見的UPS有后備式、在線式和在線互動式三種，主要特點如下：

　　a.后備式UPS，具有電路簡單、成本低、可靠性高的優點，但是其輸出電壓穩定精度差，市電掉電時負載供電有一段時間的中斷。另外受切換電流和動作時間的限制，輸出功率一般較小，一般后備式正弦波輸出UPS容量為2kVA以下，后備式方波輸出UPS容量在1kVA以下。

　　b.在線式UPS，目前絕大多數大中型UPS都是在線式的。在線式UPS的特點有：①不論市電正常與否，負載都由逆變器供電，所以當市電發生故障的瞬間，UPS的輸出電壓不會產生任何間斷；②由于UPS逆變器采用高頻SPWM調制和輸出波形的反饋控制，可以向負載提供電壓穩定度高、波形畸變小、頻率穩定以及動態響應速度快的高質量的電能；③全部負載功率都由逆變器提供，輸出能力受限制；④整流器和逆變器都承擔全部負載功率，整機效率比較低。

　　c.在線互動式UPS，在線互動式UPS與在線式UPS相比，省去了整流器和充電器，而由一個身兼二職的逆變器/充電器模塊配以蓄電池組構成，具有效率高（可達98%以上）、結構簡單、成本低、可靠性高的優點，但是它大部分時間由市電直接給負載供電，輸出電壓質量差，市電掉電時交流旁路開關存在斷開時間，導致UPS輸出存在一定時間的電能中斷。

EPS電源

二、EPS——應急電源

　　2.1EPS電源的工作原理及組成

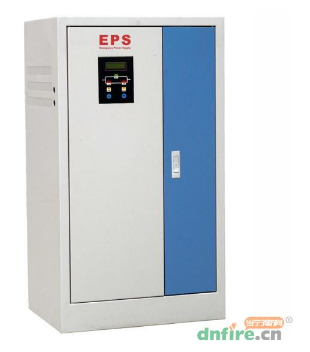

　　EPS（Emergency Power Supply），即應急電源，是采用單體逆變技術，集充電器、蓄電池、逆變器及控制器于一體。①當市電正常時，由市電經過互投裝置給重要負載供電，同時進行市電檢測及蓄電池充電管理，然后再由電池組向逆變器提供直流能源。在這里，充電器是一個僅需向蓄電池組提供相當于10%蓄電池組容量（Ah）的充電電流的小功率直流電源，它并不具備直接向逆變器提供直流電源的能力。此時，市電經由EPS的交流旁路和轉換開關所組成的供電系統向用戶的各種應急負載供電。與此同時，在EPS的邏輯控制板的調控下，逆變器停止工作處于自動關機狀態。在此條件下，用戶負載實際使用的電源是來自電網的市電，因此，EPS應急電源也是通常說的一直工作在睡眠狀態，可以有效的達到節能的效果.②當市電供電中斷或市電電壓超限（±15%或±20%額定輸入電壓）時，互投裝置將立即投切至逆變器供電，此時在電池組所提供的直流能源的支持下，用戶負載所使用的電源是通過EPS的逆變器轉換的交流電源，而不是來自市電。③當市電電源恢復正常工作時，EPS的控制中心發出信號對逆變器執行自動關機操作，同時還通過它的轉換開關執行從逆變器供電向交流旁路供電的切換操作。此后，EPS在經交流旁路供電通路向負載提供市電的同時，還通過充電器向電池組充電。

　　EPS電源系統主要包括整流器、充電器、蓄電池組、逆變器、互投裝置等部分。其中逆變器是核心。整流器的作用是將交流電變成直流電，充電器對蓄電池及逆變器模塊供電。逆變器的作用則是將直流電變成交流電，給負載穩定持續地供電，互投裝置保證負載在市電及逆變器輸出間的順利切換。系統控制器對整個系統進行實時監控，可發出告警信號，同時可以通過串行口與計算機或Modem連接，實現對供電系統的微機監控和遠程監控。

　　2.2EPS應急電源的分類

　　根據所帶負載種類大致可分為以下三種：

　　a.應急照明和事故照明類的照明型EPS，一般以單相為主，主要為應急照明場合（如商場、娛樂場所、辦公場所、交易場所等）提供集中供電。

　　b.應急照明及混合型負載類的照明/動力混合型EPS，一般適用于負載性質比較復雜的場合，比如既有照明型負載，又有動力型負載，所以一般以三相居多，適用場合為賓館、高層建筑、醫院、大型商場等）

　　c.電機專用的變頻起動類的動力型EPS，廣泛應用于大功率電動機負載，如電梯、消防水泵、大型風機等?？杀苊庖螂姍C(jī)起動過程中的大電流沖擊而損壞設備。與其他EPS不同之處是此類EPS一般只有單路輸出。當輸入的三相市電正常時，經整流后給逆變器提供直流電，同時經充電器對電池組充電；當三相輸入斷電或異常時，自動轉由電池組給變頻器提供直流電。當需要點擊負載工作時，送給變頻器起動信號（運行信號、遠程控制信號等），變頻器會立即輸出。從0~50Hz變頻供給電動機進行變頻起動，當其頻率到達50Hz后保持正常運行。

三、EPS電源與UPS電源的區別

　?。?）我國EPS的發展是起源于電網突發故障時，為確保電力保障和消防聯動的需要，它能即時提供逃生照明和消防應急，保護用戶生命或身體免受傷害，其產品技術要求受公安部消防認證監督，并接受現場消防驗收。而UPS只是用來保護用戶設備或業務免受經濟損失，其產品技術要求受信息產業部認證。兩者適用的安全規范明顯不同，因而具有不同的價值觀。

　　（2）EPS和UPS均能提供兩路選擇輸出供電，UPS為保證供電優質，是選擇逆變優先；而EPS是為保證節能，是選擇市電優先。當然兩者在整流/充電器和逆變器的設計指標上是有差異的。

　?。?）UPS由于是在線式使用，出現故障可以及時報警，并有市電作后備保障，使用者能及時掌握故障并排除故障，不會對事故造成更大的損失。而EPS是離線式使用，是最后一道供電保障，因而其可靠性設計要求更高，不能簡單理解為后備式UPS，否則就把EPS的重要性一筆勾銷了。如果EPS在市電故障時，不能通過蓄電池應急供電，則EPS如同虛設，造成的后果將不堪設想。

　　（4）UPS供電對象是計算機及網絡設備，負載性質（輸入功率因數）差別不大，所以國標規定UPS輸出功因?yàn)?.8。而EPS供電對象則是電力保障及消防安全，負載性質為感性、容性及整流式非線性負載兼而有之，其輸出功率因數就不能設定為0.8（EPS國標將規定其數值），而且有些負載是停市電后才投入工作的，因而要求EPS能提供很大的沖擊電流，EPS需要輸出動態特性要好，抗過載能力更強。因此EPS與UPS各組成部分的技術設計指標分配是不同的。

四、EPS消防應急電源與UPS電源的比較

　　（1）指標

　　EPS:消防應急電源

　　UPS:不間斷電源

　?。?）運行方式

　　EPS:采用離線運行方式，高效節能、噪音低

　　UPS:采用在線運行方式，效率70％，噪音高

　?。?）節電

　　EPS:在電網正常時處于睡眠狀態,耗電不足0.1%,無電網供電時,其效率92%以上

　　UPS:在電網供電正常時也工作,其效率僅85%-90%,約有10-15%的電能被消耗

　　（4）壽命

　　EPS:只有在電網無電時才進行逆變工作,主機使用壽命相對長,一般15-20年.
