余壓監控系統目前得到越來越多的應用，很多工程項目圖紙上設計有消防前室正壓送風系統的壓差測控器，有由于之前未接觸過余壓監控系統，不知道該如何安裝。針對這一問題，編輯轉載分享藍銳電子的余壓傳感器（余壓測控器）的安裝步驟，希望大家能有所收獲。

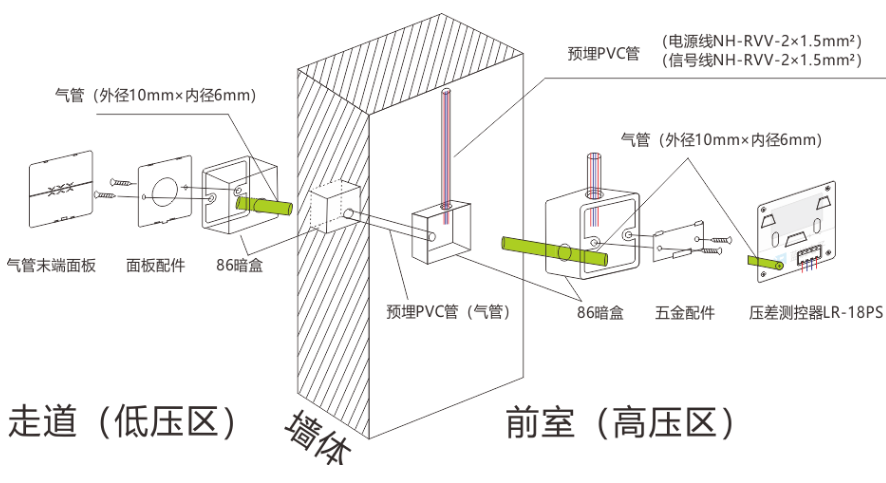

　　首先我們來看一下余壓傳感器安裝圖：

余壓傳感器安裝圖解

　　步驟1：根據便于施工和安裝美觀的原則確定安裝位置

　　暗裝：若項目有預埋PVC管及86型暗盒，余壓傳感器主體建議安裝于前室/合用前室（高壓區），通過內置式測壓孔測壓。走道（低壓區）通過氣管與余壓傳感器接氣口連接（上圖為背部接口式，明裝可選頂部接口式壓差測控器），為保證美觀，氣管末端出口可選裝氣管末端面板。

　　明裝：若項目無預埋PVC管及86型暗盒，建議將余壓傳感器安裝于前室/合用前室（高壓區）距地面高度2.5m處或者離天花板15~20cm處，氣管可通過墻面打孔或天花板進入走道區（低壓區），保證氣管末端可與走道內（低壓區）空氣直接接觸，以方便施工、美觀為主。

　　步驟2：接線方法

　　余壓傳感器由風閥控制箱集中供電。采用總線制接線方式，余壓傳感器需要四根線，其中兩根為電源線（12VDC），另外兩根為控制線（信號線）。布線時通常從樓頂通過風閥控制箱（按照內部標識進行連接）引出兩根兩芯電纜，要求單芯線直徑不小于1.5mm²，長度根據實際樓層高度而定。所有余壓傳感器采用手拉手并聯方式連接電源線及控制線（信號線）。余壓傳感器背部貼有參數標簽，對應壓差測控器背面接線端子，如下圖：

　　步驟3：安裝

　　可先將五金架通過螺絲安裝于86型盒，待氣管及連接線對接完畢后，將余壓傳感器固定在支架上即可。

　　【其它注意事項】：

　　1、特殊情況下，余壓傳感器與氣管末端可對調安裝，即壓差測控器位于低壓區，氣管末端位于高壓區，壓力值將顯示為“－”，可正常實現余壓值的調節功能；

　　2、建議所有連接氣管及連接線都應穿PVC管或金屬管；

　　3、余壓傳感器連接線推薦型號NH-RVV-2*1.5mm²；

　　4、安裝環境需提前預留安裝位置及布置好氣管走向；

　　5、余壓傳感器內部為精密型傳感器，測試時不得使用嘴吹加壓，以免損壞芯體。
