分勵脫扣器本質上是一個分閘線圈加脫扣器，給分勵脫扣線圈加上規定的電壓，斷路器就脫扣而分閘。當發生火災時，消防控制室發出報警信號，這個信號一般是一個直流24V的電壓信號，在對應的非消防負載斷路器上安裝分勵脫扣器，再加裝一個24V中間繼電器，把24V的消防跳閘信號接至此中間繼電器，中間繼電器的常開觸點串聯到斷路器的分勵脫扣線圈回路中，通過輸出模塊、配電箱內中間繼電器與分勵脫扣器的配合切除非消防負荷。

　　分勵脫扣器額定控制電源電壓一般為交流230V\400V或直流220V，當電源電壓值等于控制電源電壓的（70%-110%）之間的任一電壓時，則在斷路器的所有操作條件下分勵脫扣器都能使斷路器脫扣斷開。

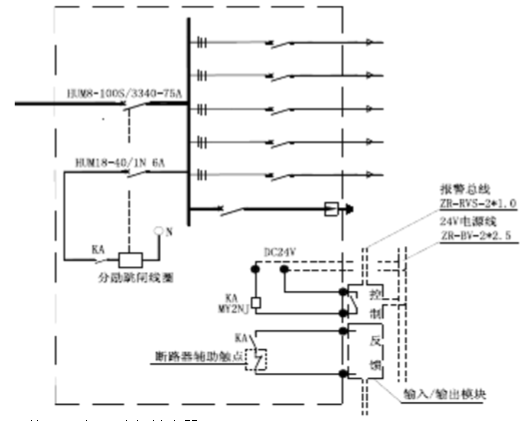

　　為了保證火災時切斷非消防負荷，本人一般采用加中間繼電器的方式進行控制，下圖為某一工程非消防配電箱系統圖：

注：KA為24V中間繼電器

　　斷路器分勵脫扣后是不能立刻遠控合閘的，也不能直接手動合閘，必須將斷路器再扣后方能合閘，這和過載等脫扣、跳閘后要再扣一樣，這就是分勵脫扣和電動操作分閘的區別。

　　斷路器操作把手有三個位置，除上合下分兩個位置外，脫扣后把手將停留在中間位置，所謂再扣就是將把手從中間位置下扳到分的位置使脫扣器重新鉤住，然后才能合閘。

摘自《淺談分勵脫扣器在切非消防負荷中的應用》劉亞靜
