消防聯動模塊：

　　用于消防聯動控制器和其所連接的受控設備或部件之間信號傳輸?shù)脑O(shè)備,包括輸入模塊、輸出模塊和輸入輸出模塊。輸入模塊的功能是接收受控設備或部件的信號反饋并將信號輸入到消防聯動控制器中進行顯示;輸出模塊的功能是接收消防聯動控制器的輸出信號并發送到受控設備或部件;輸入輸出模塊則同時具備輸入模塊和輸出模塊的功能。

　　基本功能

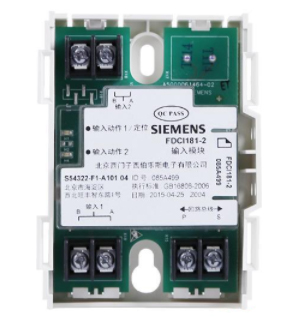

　　1、輸入模塊(亦稱監視模塊)

　　輸入模塊的作用是接收現場裝置的報警信號,實現信號向消防聯動控制器的傳輸。適用于無地址編碼的消火栓按鈕、水流指示器、壓力開關、70℃或280℃防火調等。輸入模塊可采用電子編碼器完成地址編碼設置。

　　2、輸出模塊(亦稱控制模塊)

　　輸出模塊具有直流24V電壓輸出,用于與繼電器觸點接成有源輸出,滿足現場的不同需求,實現現場各種設備(如:排煙口、送風口、防火閥等)的一次動作。

　　3、輸入/輸出模塊

　　此模塊有単輸入/輸出模塊,雙輸入/雙輸出模塊等幾類。單輸入/輸出模塊用于將現場各種一次動作并有動作信號輸出的被動型設備(如排煙口、送風口、防火閥等)接入到控制總線上。雙輸入/雙輸出模塊可用于完成對二步降防火卷簾門、水泵、排煙風機等雙動作設備的控制。

　　單輸入/輸出模塊內有一對常開、常閉觸點,具有直流24V電壓輸出,用于與繼電器觸點接成有源輸出,滿足現場的不同需求。另外模塊還設有開關信號輸入端,用來和現場設備的開關觸點連接,以便對現場設備是否動作進行確認。應當注意的是,不應將模塊觸點直接接入交流控制回路,以防強交流干擾信號損壞模塊或控制設備。

　　雙輸入/輸出模塊具有2個編碼地址,可接收來自控制器的二次不同動作的命令,具有控制二次不同輸出和確認兩個不同回答信號的功能。此模塊所需輸入信號為常開開關信號,-旦開關信號動作,模塊將此開關信號通過聯動總線送入控制器,聯動控制器產生報警并顯示動作的地址號,當模塊本身出現故障時,控制器也將產生報警并將模塊編號顯示出來。本模塊具有兩對常開、常閉觸點。

　　設置場所

　　每個報警區域內的模塊宜相對集中設置在本報警區域內的金屬模塊箱中,以保障其運行的可靠性和檢修的方便。

　　由于模塊工作電壓通常為24V,不應與其它電壓等級的設備混裝,因此嚴禁將模塊設置在配電(控制)柜(箱)內。

　　設計要求

　　本報警區域內的模塊不應控制其他報警區域的設備,以免本報警區域發生火災后影響其它區域受控設備的動作。

　　每個報警區域內的模塊宜相對集中設置在本報警區域內的金屬模塊箱中。

　　模塊嚴禁設置在配電(控制)柜{箱)內。

　　為了檢修時方便查找,未集中設置的模塊附近應有尺寸不小于10cmx10cm的標識。
