火災探測器根據其探測火災特征參數的不同,可以分為感煙、感溫、感光、氣體、復合等5種基本類型?；馂?zāi)探測器類型的選擇,要根據探測區域內可能發生的初期火災的形成和發展特征、房間高度、環境條件,以及可能引起誤報的原因等因素來決定。新《火規》第5章火災探測器的選擇進行了規定,在此不贅述。

　　結合火災探測器產品發展現狀,新《火規》在98版的基礎上增加了目前已有運用的火災探測器,設計人員應依據規范正確設計選用,對于新«火規»未涉及的其他火災探測器應按企業提供的設計手冊或使用說明書進行設置。

　　設置場所

　　火災探測器可設置在下列部位:

　　1)財貿金融樓的辦公室、營業廳、票證庫。

　　2)電信樓、郵政樓的機房和辦公室。

　　3)商業樓、商住樓的營業廳,展覽樓的展覽廳和辦公室。

　　4)旅館的客房和公共活動用房。

　　5)電力調度樓、防災指揮調度樓等的微波機房、計算機房、控制機房、動力機房和辦公室。

　　6)廣播電視樓的演播室、播音室、錄音室、辦公室、節目播出技術用房、道具布景房。

　　7)圖書館的書庫、閱覽室、辦公室。

　　8)檔案樓的檔案庫、閱覽室、辦公室。

　　9)辦公樓的辦公室、會議室、檔案室。

　　10)醫院病房樓的病房、辦公室、醫療設備室、病歷檔案室、藥品庫。

　　11)科研樓的辦公室、資料室、貴重設備室、可燃物較多和火災危險性較大的實驗室

　　12)教學樓的電化教室、理化演示和實驗室、貴重設備和儀器室。

　　13)公寓(宿舎、住宅)的臥房、書房、起居室(前廳)、廚房。

　　14)甲、乙類生產廠房及其控制室。

　　15)甲、乙、丙類物品庫房。

　　16)設在地下室的丙、丁類生產車間和品庫房。

　　17)堆場、堆垛、油罐等。

　　18)地下鐵道的地鐵站廳、行人通道和設備間,列車車廂。

　　19)體育館、影劇院、會堂、禮堂的舞臺化妝室、道具室、放映室、觀眾廳、休息廳及其附設的一切娛樂場所。

　　20)陳列室、展覽室、營業廳、商業餐廳、觀眾廳等公共活動用房。

　　21)消防電梯、防煙樓梯的前室及合用前室、走道、門廳、樓梯間。

　　22)可燃物品庫房、空調機房、配電室(間)、變壓器室、自備發電機房、電梯機房。

　　23)凈高超過2.6m且可燃物較多的技夾層。

　　24)敷設具有可延燃絕緣層和外護層電纜的電纜豎井、電纜夾層、電纜隧道、電纜配線橋架。

　　25)貴重設備間和火災危險性較大的房間

　　26)電子計算機的主機房、控制室、紙庫、光或磁記錄材料庫。

　　27)經常有人停留或可燃物較多的地下室。

　　28)歌舞娛樂場所中經常有人滯留的房間和可燃物較多的房間。

　　29)高層汽車庫、I類汽車庫、I、n類地下汽車庫、機械立體汽車庫、復式汽車庫、采用升降梯作汽車疏散出口的汽車庫(敞開車庫可不設)。

　　30)污衣道前室、垃圾道前室、凈高超過0.8m的具有可燃物的悶頂、商業用或公共廚房。

　　31)以可燃?xì)怏w為燃料的商業和企事業單位的公共廚房及燃?xì)獗矸俊?/p>

　　32)其他經常有人停留的場所、可燃物較多的場所或燃燒后產生重大污染的場所。

　　33)需要設置火災探測器的其它場所。

　　點型火災探測器的設置要求

　　探測區域的每個房間應至少設置一只火災探測器。這里提到的“每個房間”是指一個探測區域中可相對獨立的房間,包括火車臥鋪車廂的封閉空間等類似場所,即使該房間的面積比一只探測器的保護面積小得多,也應設置一只探測器保護。

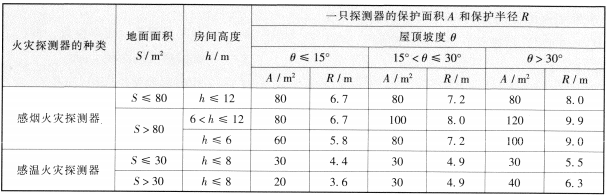

表1   點型火災探測器的保護面積和保護半徑

注: 建筑高度不超過14m的封閉探測空間, 且火災初期會產生大量的煙時, 可設置點型感煙火災探測器

　　1、探測器的保護面積和保護半徑

　　確定建筑中設置點型火災探測器的數量,首先要確定探測器的保護面積及保護半徑。探測器的保護面積指一只火災探測器能有效探測的面積,保護半徑是指一只火災探測器能有效探測的單向最大水平距離。

　　感煙火災探測器和A1、A2、B型感溫火災探測器的保護面積和保護半徑,應按表1確定；C、D、E、F、G型感溫火災探測器的保護面積和保護半徑,應根據生產企業設計說明書確定,但不應超過表1的規定。

　　新«火規»6.2.2條第2款規定的點型火災探測器的保護面積,是在一個特定的實驗條件下,通過4種典型的試驗火試驗提供的數據,并參照國外先進國家的規范制訂的,用來作為設計人員確定火災自動報警系統中采用探測器數量的主要依據：

　　1)當探測器裝于不同坡度的頂棚上時，隨著頂棚坡度的增大,煙霧沿斜頂棚和屋脊聚集,使得安裝在屋脊或頂棚的探測器進煙或感受熱氣流的機會增加。因此,探測器的保護半徑可相應地增大。

　　2)當探測器監視的地面面積S>80m²時,安裝在其頂棚上的感煙探測器受其他環境條件的影響較小。房間越高,火源和頂棚之間的離越大，則煙均勻擴散的區域越大,對煙的容量也越大，人員疏散時間就越有保證。因此隨著房間高度增加,探測器保護的地面面積也增大。

　　3)感煙火災探測器對各種不同類型火災的靈敏度有所不同,但考慮到房間越高煙越稀薄的情況,當房問高度增加時,可將探測器的靈敏度相應地調高。

　　建筑高度不超過14m的封閉探測空間,且火災初期會產生大量的煙時,可設置點型感畑火災探測器,是根據實際試驗結果制訂的。

　　凡按現行國家標準GB4715-2005《點型感煙火災探測器》和國家標準GB4716-2005《點型感溫火災探測器》檢驗合格的產品,其保護面積均符合新«火規»規范的規定。

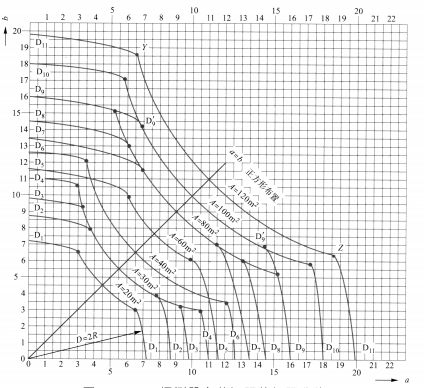

圖2探測器安裝間距的極限曲線

　　注：A——探測器的保護面積，m²；a、b——探測器的安裝間距，m；D_1~D₁₁(含D₉')一在不同保護面積A和保護半徑下確定探測器安裝間距a、b的極限曲線；Y、Z——極限曲線的端點(在Y和Z兩點間的曲線范圍內，保護面積可得到充分利用)。

　　2、探測器安裝間

　　感煙火災探測器、感溫火災探測器的安裝間距,應根據探測器的保護面積A和保護半徑R確定,并不應超過圖2探測器安裝間距的極限曲線D₁~D₁₁(含D₉')規定的范圍。

　　圖2中感煙火災探測器、感溫火災探測器的安裝間距a、b是指圖3中1#探測器和2^#~5^#相鄰探測器之間的距離,不是1^#探測器與6^#~9^#探測器之間的距離。

　　圖2中由探測器的保護面積A和保護半徑R確定探測器的安裝間距a、b的極限曲線D₁~D₁₁(含D_9^')是按照下列方程繪制的：

    　a·b=A

　　a²十b²=(2R)²

　　這些極限曲線端點Y_i和Z_i坐標值(a_i、b_i),,即安裝間距a、b在極限曲線端點的一組數值。如表3所示。

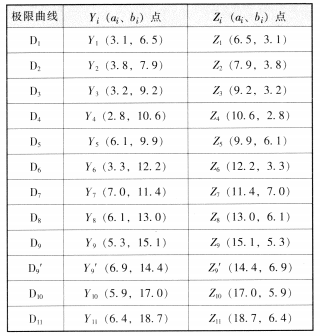

　　表3極限曲線端點Y_i和Z_i坐標值(a_i、b_i)

　　極限曲線D₁~D₄和D₆適宜于保護面積A等于20m²、30m²和40m²及其保護半徑R等于3.6m、4.4m、4.9m、5.5m、6.3m的感溫火災探測器；極限曲線D₅和D₇~D₁₁(含D₉')適宜于保護面積A等于60m²、80m²、100m²和120m²及其保護半徑.R等于5.8m、6.7m、7.2m、8.0m、9.0m和9.9m的感煙火災探測器。

　　3、探測器的設置數量

　　一個探測區域內需設置的探測器數量，不應小于下式的計算值:

　　N=S/K·A

       式中:

　　N——探測器數量,應取整數,只；

　　S——該探測區域面積,m²；

　　A——探測器的保護面積,m²；

　　K——修正系數,容納人數超過10000人的公共場所宜取0.7~0.8，容納人數為2000~10000人的公共場所宜取0.8~0.9，容納人數為500-2000人的公共場所宜取0.9~1.0,其他場所可取1.0。

　　式中給出的修正系數K,是根據人員數量確定的,人員數量越大,疏散要求越高,就越需要盡早報警,以便盡早疏散。

　　4.實例

　　例:一個地面面積為30mx40m的生產車間,其屋頂坡度為15°,房間高度為8m,使用點型感煙火災探測器保護。試問,應設多少只感煙火災探測器?應如何布置這些探測器?

　　解:

        (1)確定感煙火災探測器的保護面積A和保護半徑R。

　　査表1,得感煙火災探測器保護面積為A=80m²,保護半徑R=6.7m。

　　(2)計算所需探測器設置數量。

　　選取K=1.0,按公式有:

        N=S/K·A

　　=1200/1.0x80

　　=15(只)

　　(3)確定探測器的安裝間距a、b。

　　由保護半徑R,確定保護直徑D=2R=2x6.7=13.4(m),由圖2可確定D_i=D₇,應利用D₇極限曲線確定a和b值。根據現場實際,選取a=8m(極限曲線兩端點間值),b=10m,其布置方式見圖3。

　　(4)校核按安裝間距a=8m、b=10m布置后,探測器到最遠點水平距離R'是否符合保護半徑要求。按式:

　　即R'=6.4m,小于保護半徑6.7m,所以,在保護半徑之內。

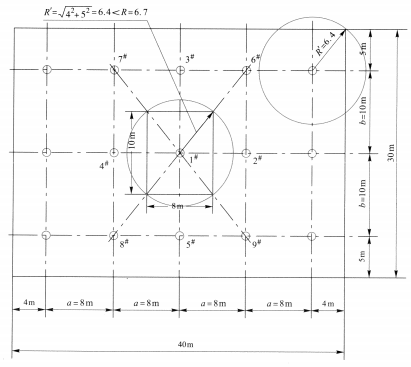

圖3  探測器布置實例
