A715/IR3點型紅外火焰探測器的布設位置和高度通常由有資質的設計部門規定，遵循國家標準GB50116-2008火災自動報警系統設計規范(新規GB50116-2014)、GB50166-2007火災自動報警系統施工就驗收規范、GB50314-2006智能建筑設計標準的要求。

　　安譽A705/IR3紅外火焰探測器采用一個堅固的鋁壓鑄吊架安裝和固定探測器，吊架的外形和固定尺寸見下圖：

安裝吊架和安裝孔距示意圖

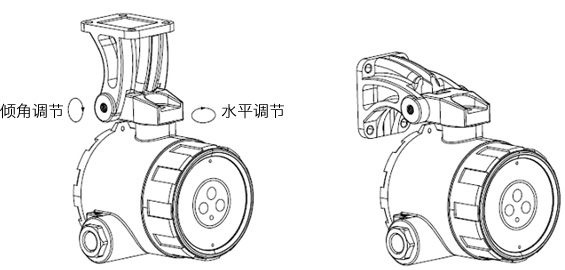

　　根據使用要求和環境條件，A705/IR3紅外火焰探測器可以采用壁掛式安裝和吊頂式安裝。安裝基準面應為結實的木質、金屬或水泥結構。懸掛方法見下圖：

A715/IR3紅外火焰探測器懸掛方法示意圖

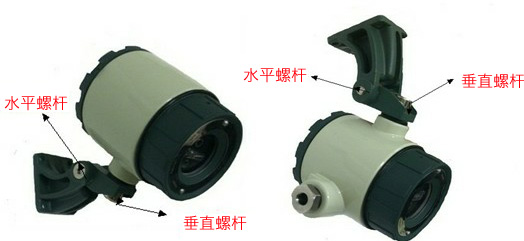

 　　在安裝吊架上設置了一個垂直螺桿和一個水平螺桿，通過調整這兩個螺桿，可以調節探測器的安裝角度，使探測器處于最佳探測位置。其中垂直螺桿用于調整探測器的水平安裝角度，水平螺桿用于調整探測器的安裝傾角。調整到位后(對準)需要將垂直螺桿和水平螺桿鎖緊。
