一、電氣火災監控系統必須與工程供電系統接地方式正確搭配

　　1)電氣火災監控系統不允許應用于接地方式為TN-C的供電系統，如果需要使用電氣火災監控系統就必須將供電系統的接地方式改造成TN-C-S系統或局部TT系統。

　　2)在接地方式為TN-C-S供電系統中，電氣火災監控系統的監控節點必須設置在N線與PE線分開以后的部分。

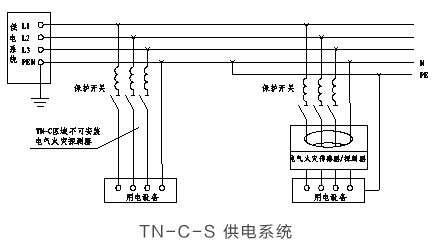

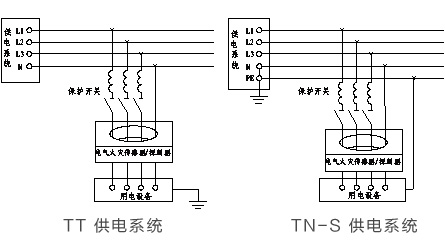

　　3)在不同接地方式的供電系統中，電氣火災監控系統的監控節點應按以下示意圖進行設置安裝。

　　二、傳感器在配電箱主配電開關監控節點處安裝時一次回路接法

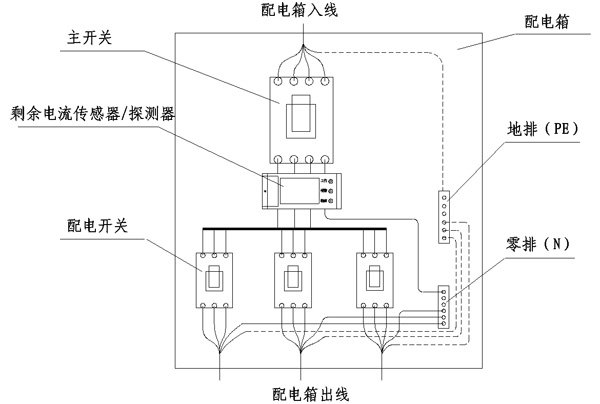

傳感器安裝在配電箱主開關出線處接法,也可裝在上方入線處

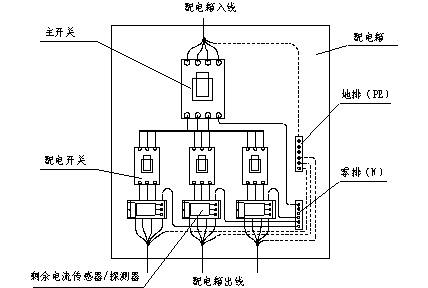

傳感器安裝在配電箱配電開關出線處的接法

 　　三、傳感器在供電系統末端用電設備監控節點處安裝時一次回路的接線注意事項

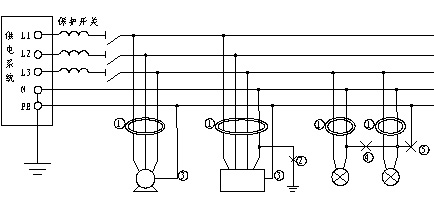

　　1.每個監控點處凡有負荷電流通過的電纜應全部穿過傳感器，如下圖①處所示；其中工作零線N不得重復接地，如下圖②處所示錯誤。

　　2.每個監控點處凡不通過負荷電流的電纜PE或PEN不得穿過傳感器，應如下圖③處所示。

　　3.每個監控點監控的供電支路應使用各自的工作零線N，相鄰支路工作零線N不得串接共用，如下圖④處所示錯誤；工作零線N不得與保護地線PE跨接，如下圖⑤處所示錯誤。

傳感器安裝在用電設備監控節點處的接法,圖中最左邊負載為三相三線負載
