注意：布線時要求配電電纜/電線/母線排的三相四線均穿過互感器的內孔，其方法和要求見附錄1。

　　一、DH-GSTN5100系列剩余電流式電氣火災監控探測器安裝

　　DH-GSTN5100系列剩余電流式電氣火災監控探測器在安裝前應首先檢查外殼是否完好無損，標識是否齊全。

　　閉口圓孔型探測器安裝過程分解圖如圖1所示，閉口方孔型探測器安裝過程分解圖如圖2示，開口圓孔型探測器安裝過程分解圖如圖3所示，M、N的值見表1所示。

表1 功能3輸入值與所表示的剩余電流值對照表

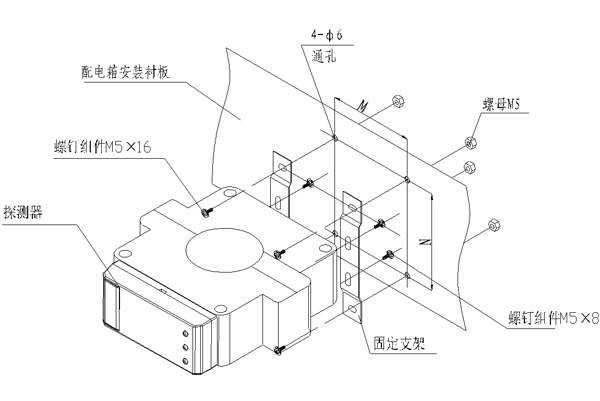

圖1 閉口圓孔型探測器安裝過程分解圖

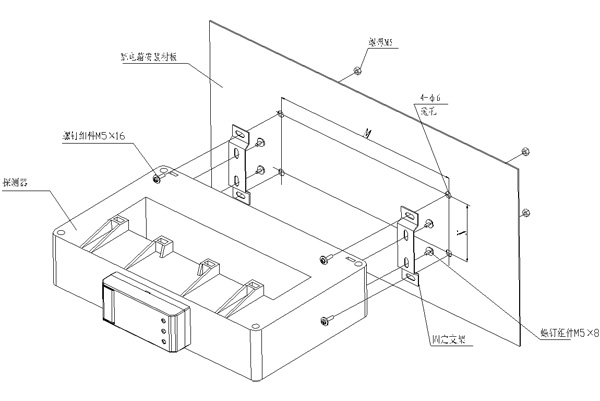

圖2 閉口方孔型探測器安裝過程分解圖

圖3 開口圓孔型探測器安裝過程分解圖

　　DH-GSTN5100系列剩余電流式電氣火災監控探測器安裝步驟分解：

　　第一步：在安裝襯板上打孔。

　　先將配電箱安裝襯板按規格尺寸打4個Φ6通孔（也可直接打4個M5螺紋孔）。

　　第二步：安裝固定支架。

　　閉口圓孔型探測器將所帶固定支架插入探測器下方的方孔，而閉口方孔型和開口圓孔型探測器則用配套螺釘將固定支架固定在探測器上。

　　第三步：安裝探測器。

　　將固定在探測器上的固定支架的固定孔，對準襯板所打Φ6通孔，壓緊固定支架與襯板，將螺釘組件M5×16擰入，在襯板背部采用螺母擰緊（如果襯板上為螺紋孔，可直接用螺釘緊固）。

　　注意：探測器的安裝應滿足相應安裝規范的要求，并保證探測器外殼完好無損，遇到異?，F(xiàn)象請及時通知安裝方進行處理。嚴禁帶電開蓋進行現場維修。

　　二、接線端子

　　1、DH-GSTN5100探測器接線端子

　　DH-GSTN5100探測器接線端子如圖4所示，具體接線說明如表2。

圖4 探測器接線端子示意圖

表2 探測器接線端子說明

　　三、布線要求

　　總線：采用阻燃雙絞線，導體截面積在1.0mm²~2.5mm²之間。
