DH-GSTN5300/11剩余電流式電氣火災監控探測器為分體式結構，外置剩余電流傳感器，信號處理模。

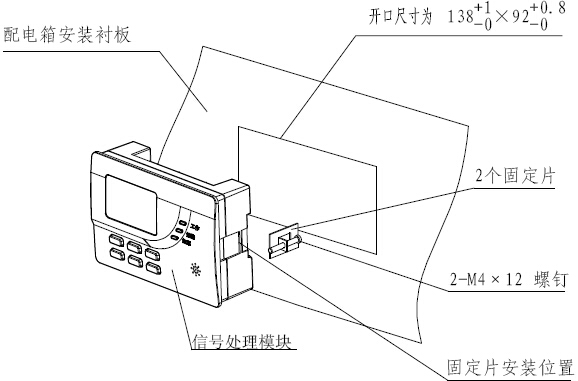

　　1、信號處理模塊面板安裝方式安裝過程：

　　第一步：在安裝位置上先加工一個長方孔（138mm×92mm）；

　　第二步：將信號處理模塊從前方裝入，再從安裝面板后方用2個固定片將其固定。

　　第三步：連接電纜。

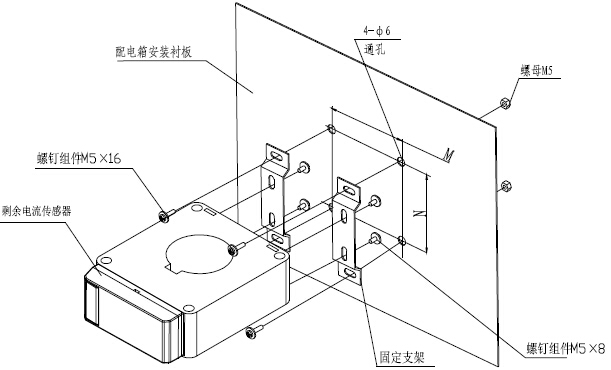

　　2、傳感器安裝步驟分解：

　　第一步：在安裝襯板上打孔。

　　先將配電箱安裝襯板按規格尺寸打4個Φ6通孔（也可直接打M5螺紋孔）。

　　第二步：安裝固定支架。

　　用配套螺釘將固定支架固定在傳感器上。

　　第三步：安裝傳感器。

　　將固定在傳感器上的固定支架的固定孔，對準襯板所打Φ6通孔，壓緊固定支架與襯板，將螺

　　釘組件M5×16擰入，在襯板背部采用螺母擰緊(如果襯板上為螺紋孔，可直接用螺釘緊固)。

　　第四步：連接電纜。

　　咨詢DH-GSTN5300/11剩余電流式電氣火災監控探測器更多信息，可直接撥打全國統一服務熱線400-928-6119！
