本文著重介紹的是GST-HSSD極早期空氣采樣煙霧探測器安裝與布線。

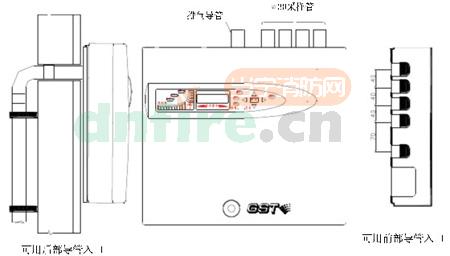

　　GST-HSSD極早期空氣采樣煙霧探測器外形結構如圖1所示：

圖1

　　GST-HSSD極早期空氣采樣煙霧探測器安裝方式：

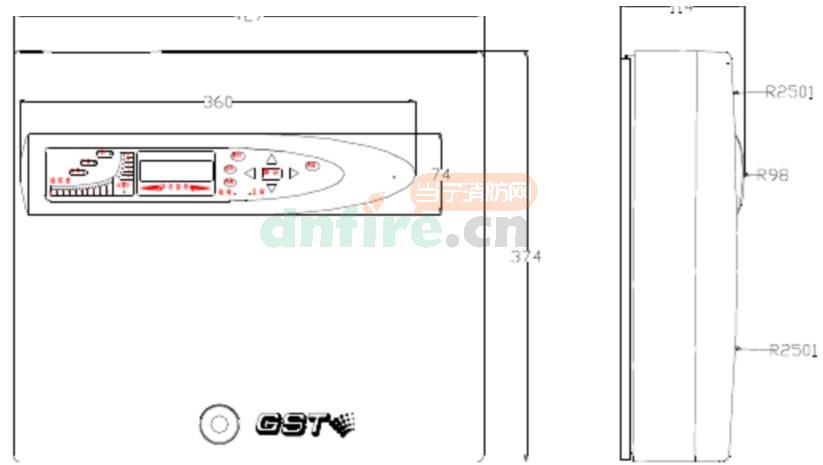

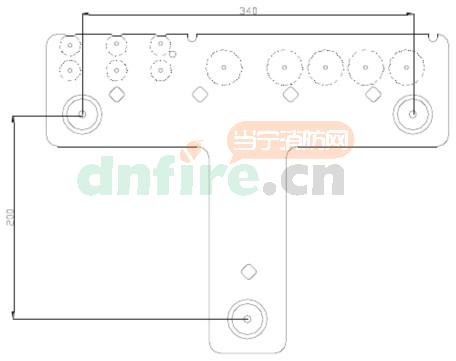

　　探測器箱體被安裝在一個壁掛式的支架上，可通過如圖2所示，支架固定在墻壁上，安裝示意圖3；

圖2

圖3

　　對外接線端子說明：

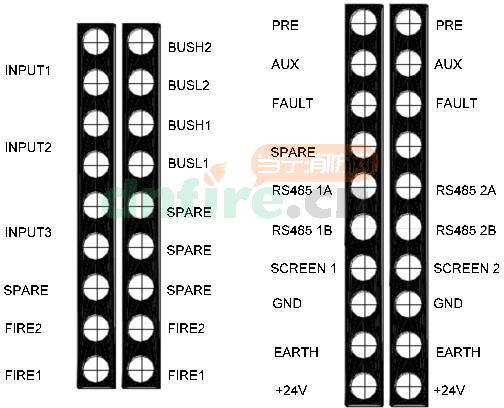

　　探測器的對外接線端子如圖4；

圖4

　　其中

　　BUSH1、BUSL1，BUSH2、BUSL2：兩對探測器總線端子（編碼型模式）、兩對DC24V電源總線（非編碼模式）SPARE：空閑FIRE1：常開模式1級火警觸點FIRE2：常開模式2級火警觸點PRE：常開模式預報警觸點AUX：常開模式輔助報警觸點FAULT：常閉模式故障報警觸點INPUT1、INPUT2、INPUT3：遠程輸入，短路激活模式*RS4851（2）A、RS4851（2）B：RS485數據總線（為同一組）SCREEN1（2）：RS485總線屏蔽GND：信號地EARTH：安全地+24V：電源+24V注：*這些接線端子可以作為主電和備電故障檢查的輸入端子。在這種情況下，當觸點處于開路而不是閉合時，指示故障；故障繼電器工作在相反狀態下，也就是說它們通常運行時應處于開路狀態；在干擾大的環境中，有必要在電源線上和總線上加上備附件中的磁環。布線要求：所有電氣（電源和信號）連接都應該連到探測器內部的綠色端子上。應使用阻燃屏蔽4芯電纜，而且要通過金屬電纜密封管進入探測器。
