文章重點講述的是三波段紅外火焰探測器的安裝方式，在了解三波段紅外火焰探測器的安裝方式前首先要了解三波段紅外火焰探測器的保護區域。
　　
　　一、三波段紅外火焰探測器保護區域：

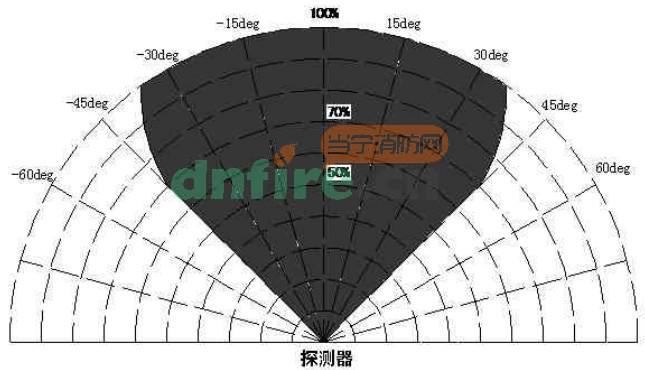

圖1：三波段紅外火焰探測器保護區域

　　保護區域：如圖1所示的3D錐形視野。
　　
　　三波段紅外火焰探測器可探測的火警滿足平方反比定律：探測器距離增加一倍，那么只有1／4的輻射可能到達探測器。
　　
　　二、三波段紅外火焰探測器安裝原則：
　　
　　1、探測器安裝布線時，應使所監視的區域處于視場角的有效范圍內；
　　
　　2、探測器安裝面應當牢固、抗震；
　　
　　3、探測器附近避開高溫物體安裝；
　　
　　4、探測器的安裝應盡可能避免障礙物的阻擋，對于外形橫、縱尺寸不超過0.5米的障礙物，探測器距障礙物的距離不小于25米；對于外形尺寸超過05米且無法避免時，應適當增加探測器的數量。
　　
　　三、三波段紅外火焰探測器安裝方式：
　　
　　三波段紅外火焰探測器可安裝在墻上、屋頂或固定架上，探測器的監視透過窗朝向要偏下，以減少灰塵的堆積。
　　
　　探測器距離監視日標可根據火災特性而定，一般不小于1.5m。探測器安裝高度一般不小于25米。
　　

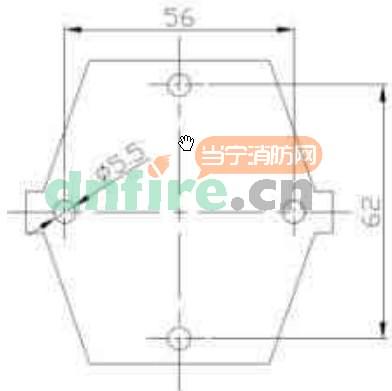

　　探測器支架底座采用四個M5螺栓固定。固定底座尺寸如圖2所示。

圖2：固定底座尺寸

三波段紅外火焰探測器的安裝方法

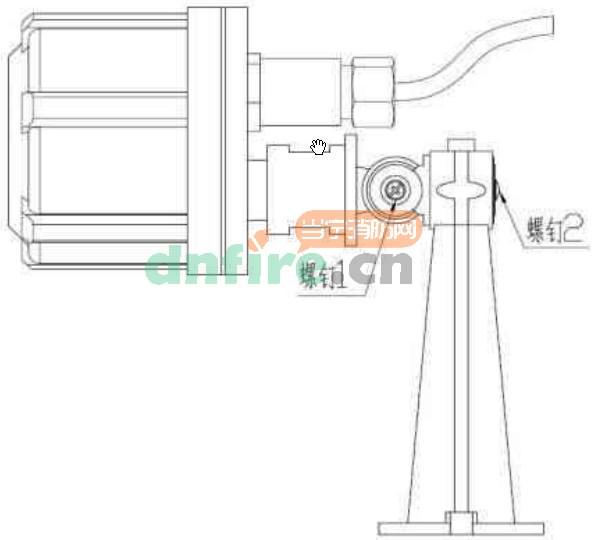

　　四、三波段紅外火焰探測器的安裝方法如下：
　　
　　1、將探測器的支架固定在要安裝位置上；
　　
　　2、將探測器對準探測方向，然后擰緊螺釘1和2；
　　
　　3、探測器器帶15米長主電纜，無需開蓋可直接完成連線
