Stratos HSSD空氣采樣式感煙探測器內部示意圖誰有？很多從事現場安裝接線調試的工程師在安裝HSSD空氣采樣探測器時因不了解其產品的內部結構而無從下手，今天我們就將HSSD空氣采樣感煙探測器的內部示意圖(各接線端子、接口)作一個詳細的解釋：


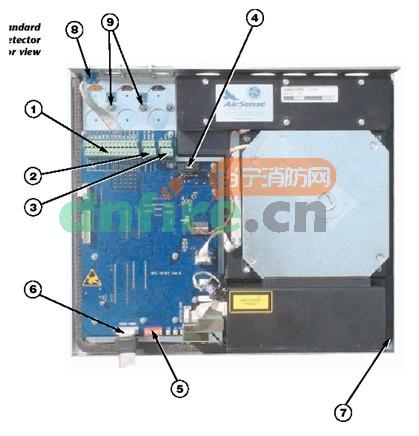

HSSD空氣采樣探測器內部接口主要有9個部分，具體部位名稱如下：
① 接線端子排：（詳細接法見HSSD空氣采樣探測器端子排連接說明）；
② RS485接線端子： （詳細接法見HSSD空氣采樣探測器端子排連接說明）；
③ 24V直流供電接線端子：（詳細接法見HSSD空氣采樣探測器電源連接說明）；
④ 1A 5mm×20mm T型保護熔絲；
⑤ 探測器地址DIP開關：（詳細接法見HSSD空氣采樣探測器設置探測器地址說明）；
⑥ 前面板顯示器連接接口；
⑦ 過濾器拆除標簽：（見HSSD空氣采樣探測器設置探測器維護說明）；
⑧ RS232串行接口：（見HSSD空氣采樣探測器設置探測器接口2說明）；
⑨ 安全地線接線柱：（HSSD空氣采樣探測器設置探測器電源連接）；
⑩ 接口板。

了解了HSSD空氣采樣探測器的內部組成，可以更好地了解產品，也便于后期安裝、調試及維護工作的開展。
