空氣采樣煙霧探測器顧名思義就是抽取空氣進行取樣分析探測火災的火災探測器，空氣采樣煙霧探測器具有極高的靈敏度，那么空氣采樣如何進行集中監控呢？

空氣采樣煙霧探測器屬于探測設備，一般的空氣采樣煙霧探測器可以有三種連接方式：

一、 將空氣采樣煙霧探測器通過RS485或者其它的連接方式連接起來，最后接入廠家的空氣采樣煙霧探測系統，通過廠家的監控軟件進行集中監控。

二、 將空氣采樣探測器作為探測點接入火災報警系統，通過報警模塊接入報警系統，由火災報警系統進行集中監控。

三、 接入PLC等集中監控系統。

比較以上三種監控方式，第一種可以將現場實時信息直接通過空氣采樣煙霧探測器的網絡傳輸?shù)奖O(jiān)控計算機方式，但這種成本較高。第二種監控方式是目前應用比較廣泛的監控方式，火災報警系統是建筑智能系統的重要組成部分，且在消防控制室正常有人值守，所以這種監控方式被廣泛應用，但通過模塊傳遞給報警控制器的只是報警與未報警的結果。第三種監控方式只是在有一些特殊要求的用戶的系統中用到，用于連接到PLC或和其它的系統進行聯動。

我們就來看看被廣泛應用的第二種監控方式是怎么連接的呢？空氣采樣探測器為了便于外接其它系統，廠家在生產探測器的時候會提供開關量或模擬量輸出，這樣的話我們就可以通過報警系統廠家的輸入模塊（或輸入輸出模塊）連接到火災自動報警系統中。以艾華的QUARTAS-500型空氣采樣煙霧探測器與AHG2030輸入輸出模塊連接為例，QUARTAS-500型空氣采樣煙霧探測器提供四級火警（Action、Alert、Fire-1、Fire-2）以及一組故障（Fault）輸出，可以供用戶連接至火災報警系統；另外QUARTAS-500型空氣采樣煙霧探測器還提供了GPI觸點，支持遠程控制功能，提供了遠程復位（Reset）、隔離（Isolated）、消音（Slience）、測試（Test）功能，可在遠程對QUARTAS-500型空氣采樣煙霧探測器進行復位（Reset）、隔離（Isolated）、消音（Slience）、測試（Test）等操作，如需要在接收到報警信號后對空氣采樣煙霧探測器進行遠程操作，則需用輸入輸出模塊實現，如只需要接收空氣采樣煙霧探測器的輸出信號，用輸入模塊連接即可。

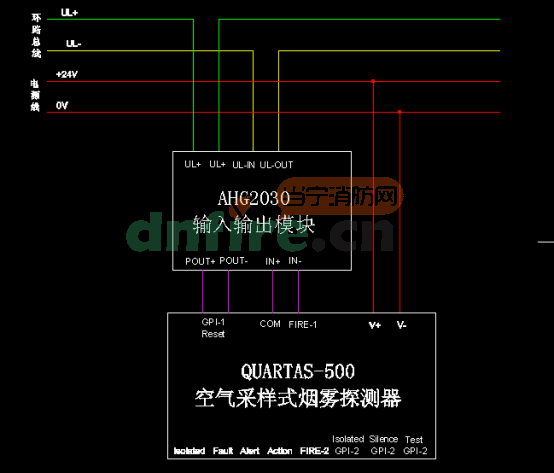

設備連接圖如下圖所示，AHG2030輸入輸出模塊直接提供無源觸點輸出，將此觸點連接到QUARTAS-500型空氣采樣煙霧探測器的GPI控制端，以便值班人員直接在控制室進行遠程操作。同時將QUARTAS500型空氣采樣煙霧探測器的報警信號通過AHG2030輸入輸出模塊的反饋端傳送至火災報警控制系統。

解析圖

在以往的應用中，空氣采樣式煙霧探測器通過以上的方式連接到傳統的火災報警系統中的。這種實現的是開關量的連接方式，即探測器與控制器直接傳送的只是報警/正常信號，并不能將實時的煙霧濃度等信息傳送至傳統的火災報警系統中。在現有的技術基礎上，艾華的空氣采樣式煙霧探測器正努力尋求通過RS485通訊方式實現與新沃AHG9600火災報警系統的對接，實現真正的通信。
