吸氣式感煙火災探測系統，俗稱空氣采樣、極早期空氣采樣系統。空氣采樣早期煙霧探測系統是利用伸向被保護區內的管網，由探測腔內的抽氣泵經由空氣采樣管路不斷地抽取防護區域內的空氣樣品進行檢測，而不是被動地等待煙霧的擴散。經過濾器將空氣中的灰塵去掉，再進入激光室，激光源所發出的LED藍光在探測腔的正中聚焦，當煙粒子經過樣本抽取網絡被傳送回探測腔時，相對比例的煙粒子通過聚焦點時所形成的光線折射率會被接收器讀取，對空氣中的煙霧量進行分析，此讀數通過計算機運算后就能反映出煙霧的濃度大小及相應的比例。

　 空氣采樣早期煙霧探測系統探測腔具有極高的靈敏度且其靈敏度連續可調，探測范圍廣。煙粒子的基本直徑在十微米以下，空氣采樣早期煙霧探測系統的靈敏度為0.004－4％obs/m（傳統探測器一般為5％obs/m），因此，它可以探測到很微弱的煙霧，火情報警時間大為提前，使值班人員有充足的時間尋找火源，采取適當?shù)拇胧?，制止火?zāi)的發生，最終避免火災及滅火過程中造成的業務中斷或設備損毀所帶來的巨大損失。

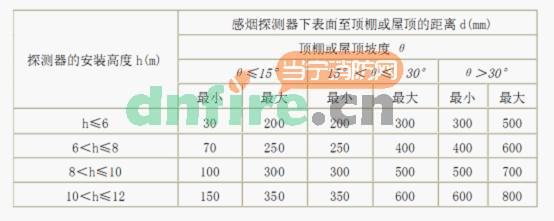

圖1：探測器下表面至頂層的高度

空氣采樣管即是空氣采樣系統中所使用的重要組成部分。在實際使用中，首先需要技術人員設計好采樣管路及其采樣管上的開孔處。一般情況下，吸氣式感煙火災探測器主機是安裝在墻壁、立柱、以及機架、貨架上等等。在標準的天花板采樣中，采樣管從主機引出后，則可以先沿著墻壁等引至天花板處，在需要分支管的地方使用三通接頭，即可以很好地完成管路布置。

圖2：ASP-06 ABS采樣管

    同時，采樣管在具體使用中還有幾個注意點。首先，根據規范的標準，煙霧從采樣管的末端被吸入，至進入主機探測腔，不能超過120秒。這就要求要合理使用采樣管的長度以及控制號所開采樣孔的數量。在規范中，一臺探測器的采樣管總長不宜超過200米，單管不宜超過100米，采樣孔總數不宜超過100個，單管上的采樣孔數量不宜超過25個。其次，為了便于采樣管中煙霧氣流等的傳輸，采樣管要盡可能地減少拐點，更要盡量避免直角拐彎。在需要拐彎的地方，可以使用2個45度彎頭，以此利于空氣的傳輸。第三，安裝采樣管時，要考慮采樣管與墻壁、屋頂天花板的距離以及采樣管之間的間距。吸氣式感煙火災探測器的采樣孔是可以看做點型感煙火災探測器，保護面積、保護半徑要相符。同時，采樣孔至天花板的距離也可按點型感煙火災探測器來計算，如下圖所示。最后，安裝空氣采樣管時，需要使用些輔助工具來固定，如吊筋、虎頭夾等。每隔1.5米須安裝一個來固定管道。
