【摘要】：電力行業是國民經濟的大動脈,在我國的現代化建設中起著舉足輕重的作用,電網的高效、安全的運轉對國民經濟的各行各業的正常運行有著直接重要的影響。
　　
　　電氣設備控制柜是電力行業中使用比較多的設備,也是設備供電的主要核心部件。一般都是用來給設備供電用的，如家庭供電，辦公室樓設備供電，還有工業供電等；如果電氣設備控制柜內部短路或者長期使用，引發生火災，直接導致用電設備無法正常工作，產能降低，那損失是不可估算的。如何才能有效的避免類似的事件發生？
　　
　　【關鍵詞】：機柜采樣式空氣采樣感煙探測器 空氣采樣式感煙探測器 極早期空氣采樣感煙探測器 吸氣式感煙探測器
　　
　　【引言】：電力設施的安全，特別是對火災的防范，已經變成保障電力設備安全，確保電力服務正常運行的首要問題。電力設備越來越先進，也越來越復雜。以往依靠人工讀各種表盤、監視設備的正常運轉的方法越來越不現實，尤其在無人值守或少人值守的地方更是如此。如何確保電網的設備長期高效安全運營，消防系統的預警能夠切實保護無人值守或少人值守的人員和現場設備的安全，應對各種火災的發生成為電力行業的當務之急。
　　

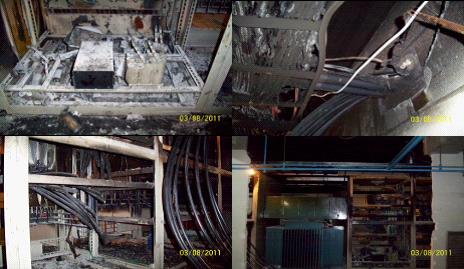

　　從電氣火災發生的原因看，主要有故障部位局部長時間發熱，造成絕緣劣化，最終造成線路短路、冒煙、起火，導致火災；另一個是故障部位產生的電弧或電火花瞬間釋放熱量造成線路短路，導致火災。
　　
　　設備包裝-由于今天的電子產品其尺寸減小和能量更高，設備通常封裝在防護箱內。防護箱內裝有內置冷風扇、空調或者水冷系統以使溫度保持元件安全溫度。這些防護箱對于現場工作的煙霧偵測器的傳輸時間產生兩方面的負面影響：
　　
　　1、防護箱會限制煙霧流動，延長煙霧離開火源到達安裝在天花板上的偵測器的時間。
　　
　　2、內部風扇和空調系統會稀釋和冷卻煙霧，降低它的浮力。這將引起煙霧分層，使得現場工作的偵測器額外延長反應時間。

　　如何才能解決呢？最佳解決方案就是采用機柜采樣式感煙探測系統。
　　
　　空氣采樣式感煙探測系統跟常規的（點型）煙霧探測器有所不同。機柜采樣式感煙探測系統包括探測器和采樣網管。探測器由吸氣泵、過濾器、激光探測腔、控制電路、顯示電路等組成。通過PVC管或鋼管所組成的采樣管網，利用探測主機內部抽氣泵所產生的吸力，從被保護區內連續采集空氣樣品放入探測器?？諝鈽悠方?jīng)過過濾器組件濾去灰塵顆粒后進入探測腔，探測腔有一個穩定的激光光源。煙霧粒子使激光發生散射，散射光使高靈敏的光接收器產生信號。經過系統分析，完成光電轉換。煙霧濃度值及其報警等級由顯示器顯示出來。主機通過繼電器或通訊接口將電信號傳送給火災報警控制中心和集中顯示裝置。
　　
　　機柜采樣設計原則
　　
　　采樣孔靈敏度與管路上的采樣孔數有關，在每一采樣孔探測一個設備機柜的情況下，采樣孔數量相當機柜數量，也就是說采樣孔靈敏度與保護機柜的數量有關，采樣孔數（保護機柜數量）越多，單孔靈敏度越差，采樣孔數（保護機柜數量）越少，單孔靈敏度則越高，而采樣孔靈敏度高低代表煙霧探測報警時間的快或慢。靈敏度越高，越可以探測到微小的煙霧跡象，進而提供極早期的報警，靈敏度越低，則須等到煙霧濃度較高時才能夠報警，這時候火情相對來講可能也已經比較嚴重了。
　　
　　機柜式空氣采樣感煙探測系統是將采樣點配置在機柜內部，保護機柜內的設備。由于直接對保護對象采樣，這種方式可以得到最早期的火災預警效果。對于針對設備機柜保護的空氣采樣管路系統設計時的主要在考慮單臺主機探測的機柜數量。探測機柜的總數影響到靈敏度（保護效果）以及報警時的火災搜尋時間。
　　
　　一般各個機柜內部互為獨立的空間，因此系統靈敏度即相當于采樣孔靈敏度，在每一個采樣孔的進氣量均相同的情況下，即等于探測主機靈敏度乘上采樣孔數量。
　　
　　對盤內的設備進行火災偵測時，AVA的作法是針對盤內的空氣進行采樣分析，視其是否有火災的生成物。因此若是盤上有通氣口，則將取樣管直接經過盤上的通氣口，并在通氣口范圍內配置空氣取樣孔以進行偵測。
　　
　　AVA空氣取樣偵測系統的取樣管可延伸至機柜內，直接抽取機柜內的空氣出來分析，因此可對任何微小的異常狀況提供最早期的警告。
　　
　　 英國BS6266建議在機柜內取樣可提供極早期報警的效果。

　　AVA推薦使用CSD探測主機來探測機柜火災，每個CSD可以探測1～4個機柜，如此不僅可以精確定位火災發生位置，而且靈敏度非常高。
　　
　　CSD使用毛細軟管，管路限制如下：
　　
　　●一般使用外徑10mm的塑料軟管
　　
　　●最多4個采樣孔
　　
　　●最多4個支管
　　
　　●單根軟管長度不超過4m
　　
　　●分支軟管管長度不超過2m總軟管長度不超過6m
　　
　　●采樣軟管（10mm）

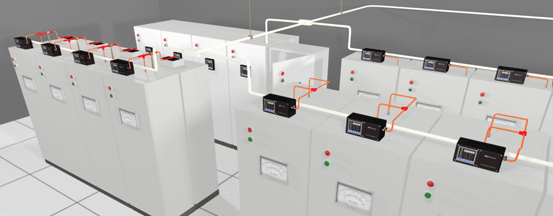

　　下圖是CSD典型的安裝方式：

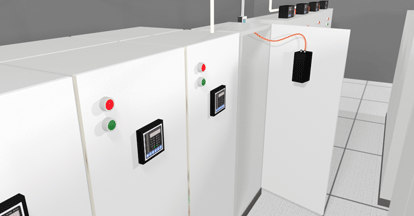

　　CSD亦可安裝在機柜內部，安裝方式如下圖所示

　　當CSD安裝于機柜內部時，可搭配遠端顯示面板固定在機柜門板上以顯示機柜內部CSD的工作狀態。
　　
　　當然，機柜探測也可以使用QUARTAS或FANFARE探測主機，此時每路取樣管（獨立風扇及探測腔）的設計原則與天花板下采樣相同，每路最多可以有25個采樣孔，也就是說最多可以探測25個機柜。
　　
　　使用QUARTAS或FANFARE于機柜煙霧探測時，除了報警時需要搜尋的機柜數量較多之外，仍然可以達到非常高（VeryHigh）靈敏度的保護效果。
　　
　　機柜采樣管路安裝注意事項
　　
　　a.毛細軟管長度要求在6m以內，且越短越好。
　　
　　b.某些機柜帶有排熱風扇，排熱風扇啟動時會影響機柜頂端采樣點的煙霧探測效果。安裝時若發現機柜帶有排熱風扇時應依據風扇位置對該機柜的采樣做適當修正。
　　
　　c.風扇位于機柜頂端：可將采樣管直接橫跨在風扇上方，在管路上面對風扇位置直接開采樣孔。
　　
　　d.風扇位于機柜側面：除了應在機柜頂端配置采樣點之外，亦應在側面的風扇處配置采樣點（相當于回風采樣）。很多情況下風扇是配置在機柜的門上的，因此建議除了橫跨在風扇上的采樣管使用硬管以方便固定之外，主管與橫跨在風扇上的硬管之間使用毛細軟管，以避免妨礙日后機柜門必須打開的情況。
　　
　　e.活電作業：對于配電柜等帶有高壓電纜的設備機柜，建議停電施工。
　　
　　結束語
　　
　　在現代化的社會中，根本無法想象如果通訊、電力、信息等服務一旦中斷，將造成多大的損失。極早期探測器設備在這些重點場合的應用，有效的避免了重大事故與問題的發生，充分體現出極早期探測器的價值，真正防患于未燃！
　　
