隨著消防器材中光纖光柵傳感器的廣泛應用，很多人都越來越關注光纖光柵傳感器的原理和它的優越性能。
光纖光柵傳感器原理

     光纖沿徑向從里向外分為纖芯、包層、涂覆層三部分，經過特殊的紫外光照射工藝，對特定部位的光纖纖芯進行紫外照射，使得該區域光纖纖芯的折射率發生周期性變化，從而制成特定中心波長的光纖光柵。

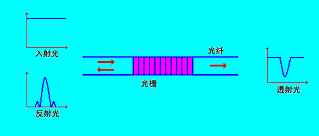

光纖光柵示意圖

光纖光柵其作用相當于一個有選擇性的光譜反射鏡，最主要的功能是能將入射光中滿足布拉格條件的某一特定波長的光部分或全部反射，相關公式如下：

其中，λ是被反射的波長，n 是光纖光柵的有效折射率，Λ 為光柵周期。
通過拉伸和壓縮光纖光柵，或者改變溫度可以達到改變光纖光柵的周期和有效折射率從而達到改變光纖光柵的反射波長的目的。光纖光柵的中心波長和應變、溫度成線性關系，如圖2所示的是光纖光柵溫度特性曲線。根據這些特性，可將光纖光柵制作成應變、溫度、壓力、加速度等多種傳感器。

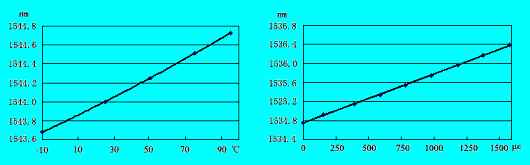

光纖光柵溫度/應變特性曲線

     光纖光柵傳感系統主要由光纖光柵信號處理器、信號傳輸系統和光纖光柵傳感器組成。光纖光柵傳感器獲取物理變化量，以光波長為載體，通過光纖傳輸系統傳至解調系統，由解調系統對光信號進行處理分析，獲取物理變化量數據。如圖3所示：

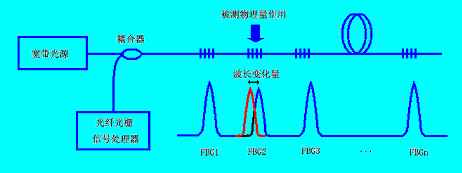

光纖光柵傳感系統原理

光纖光柵傳感器優越性能
      1、 耐腐蝕、耐久性好，可以長期在橋梁、隧道、水工、化工等潮濕、腐蝕環境下工作；
2、 體積小、重量輕、結構簡單，可埋入土木工程結構內部對基體材料幾乎沒有影響；
3、 能避免電磁場干擾，電絕緣性好，防雷擊，可以在野外、惡劣環境下穩定工作；
4、 信號可多路長距離傳輸，分布式測量，適合跨度長、分布面積廣的場合下使用；
5、 信號處理器端集中供電，傳感探頭無需供電，解決傳統分布式供電難的問題；
6、 靈敏度高，精度高，信噪比高。
