海灣的ZF-500火災顯示盤在消防工程上是一種常見的設備，是主要是用于顯示火警信息和報警用的。本火災顯示盤采用51系列單片機，通過RS-485驅動芯片與控制器通訊。單片機驅動液晶屏顯示相應信息，并驅動相應的聲光指示。

　　它分底座及顯示盤兩部分，采用壁掛式安裝，外接線路可直接與顯示盤的底座連接，火災顯示盤安裝底座示意圖如下圖所示。


　　1. 固定底座

　　a. 在需安裝火災顯示盤的墻壁上相應位置處打兩個Φ8的孔，要求兩孔中心距離為150mm。

　　b. 在孔內塞入Φ8的塑料脹管。

　　c. 將底座置于墻上，用配套的木螺釘組合從底座的安裝孔處穿出，固定在墻上孔內的塑料脹管內。

　　2. 連線

　　將墻內接線盒里引出的導線及火災顯示盤上的連線，分別按照拔插端子旁端子標簽的標注接在拔插端子上。其中，成對的內、外端子(如內A，外A)在電氣上連接的。端子上標“內”的接火災顯示盤上的對應端子;端子上標“外”的接接線盒內對應的連接線。D1、D2電源線不分極性。

　　3. 固定火災顯示盤

　　將火災顯示盤背面的三個孔對準底座相應的部位，并沿垂直于墻壁的方向用力按壓火災顯示盤，同時將火災顯示盤向下滑動到底座上面的兩個小鉤彈起。

　　4.檢驗安裝是否牢固

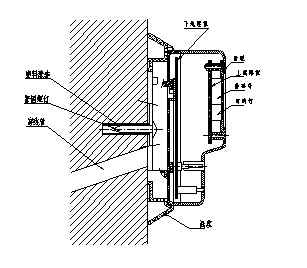

　　安裝示意圖如下所示。
