一、GST-LD-8300B輸入模塊概述

　　GST-LD-8300B輸入模塊，用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。

　　此模塊用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。

二、GST-LD-8300B輸入模塊特點

　　1.兩線低功耗設計；

　　2.采用32位ARM微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力；

　　3.輸入信號隔離檢測，抗干擾能力強；

　　4.輸入端可現場設為常閉檢線、常開檢線，應與無源觸點連接；

　　5.地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；

　　6.由微處理器對運行情況進行監視，分別以正常、反饋、故障三種形式將模塊的狀態傳給控制器；

　　7.小型化設計，新型插拔式卡接結構，安裝、拆卸簡單方便，適合模塊箱等多種安裝方式。

三、GST-LD-8300B輸入模塊技術參數

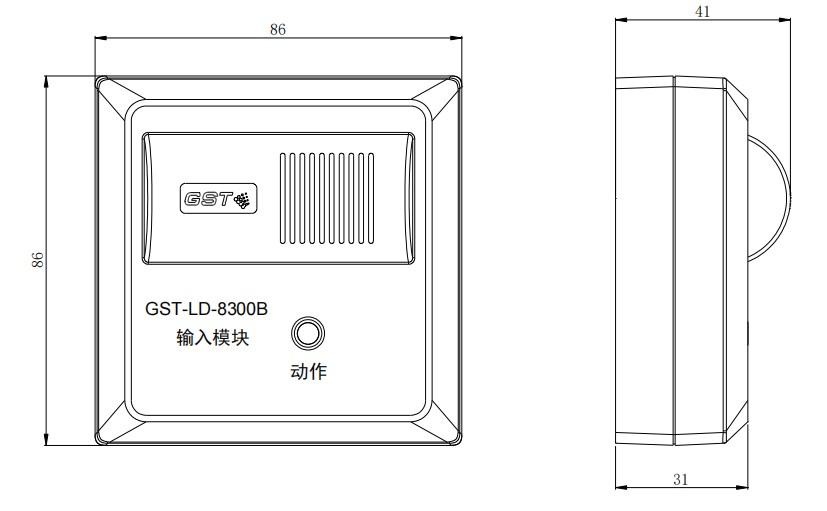

四、GST-LD-8300B輸入模塊外形尺寸

五、GST-LD-8300B輸入模塊接線圖

　　Z1、Z2接總線；兩線制模塊，二總線、無極性

　　I、G接反饋，被監視設備端需接4.7KΩ檢線電阻。

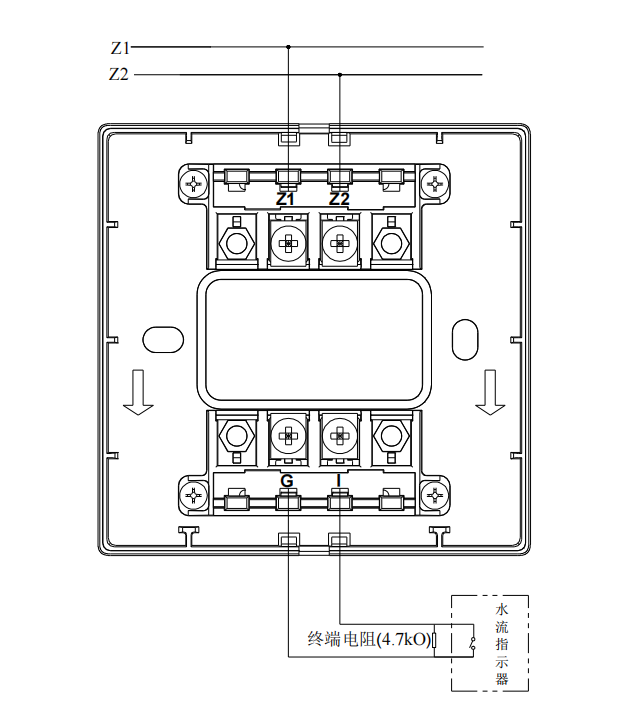

常開無源觸點示意圖

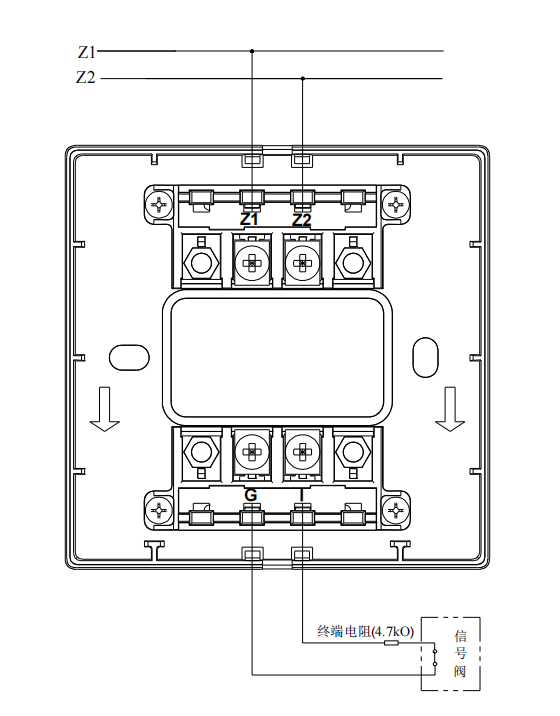

常閉無源觸點示意圖
