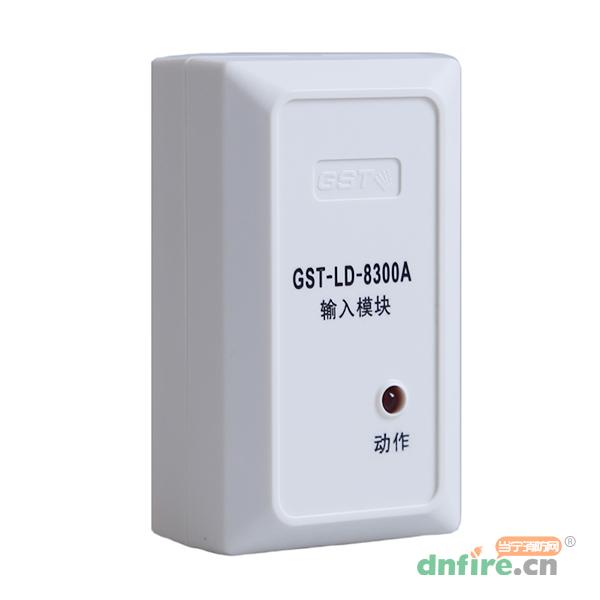

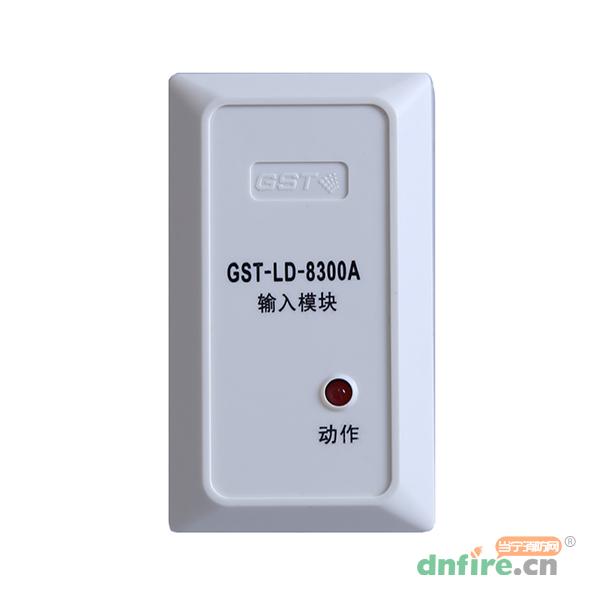

一、GST-LD-8300A輸入模塊特點

　　GST-LD-8300A輸入模塊，用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。

　　此模塊用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。

　　輸入信號隔離檢測，抗干擾能力強。

　　可采用電子編碼器現場完成編碼設置。

二、GST-LD-8300A輸入模塊參數

　?。?）工作電壓：總線24V允許范圍：16V～28V

　?。?）工作電流：監視電流≤0.48mA啟動電流≤0.62mA

　?。?）線制：與控制器的信號二總線連接

　　（4）出廠設置：常開檢線方式

　?。?）使用環境：

　　溫度：-10℃～+55℃

　　相對濕度≤95%，不結露

　?。?）外殼防護等級：IP30

　?。?）外形尺寸：86mm×50mm×31mm（帶底殼）

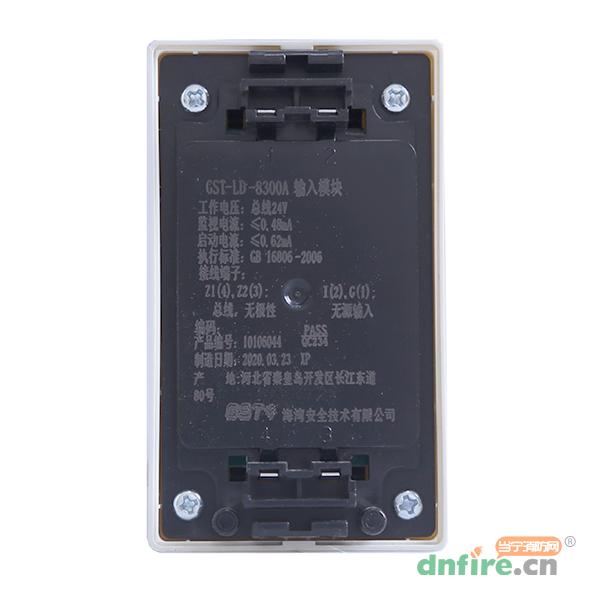

三、GST-LD-8300A輸入模塊接線

 　　其對外端子示意如

其中：

　　Z1、Z2：接控制器兩總線，無極性

　　I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉輸入

　　布線要求：信號總線Z1、Z2采用耐火RVS型雙絞線，截面積≥1.0mm2；I、G采用耐火RV軟線，截面積≥1.0mm2。

　　應用方法

　　模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻。

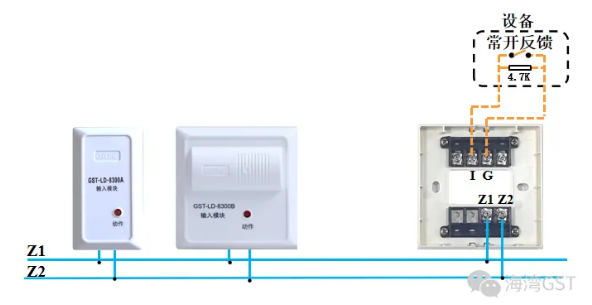

　　GST-LD-8300A輸入模塊與現場設備的接線：

　　Z1、Z2接總線；兩線制模塊，二總線、無極性

　　I、G接反饋，被監視設備端需接4.7KΩ檢線電阻。
