一、GST-LD-8319輸入模塊概述

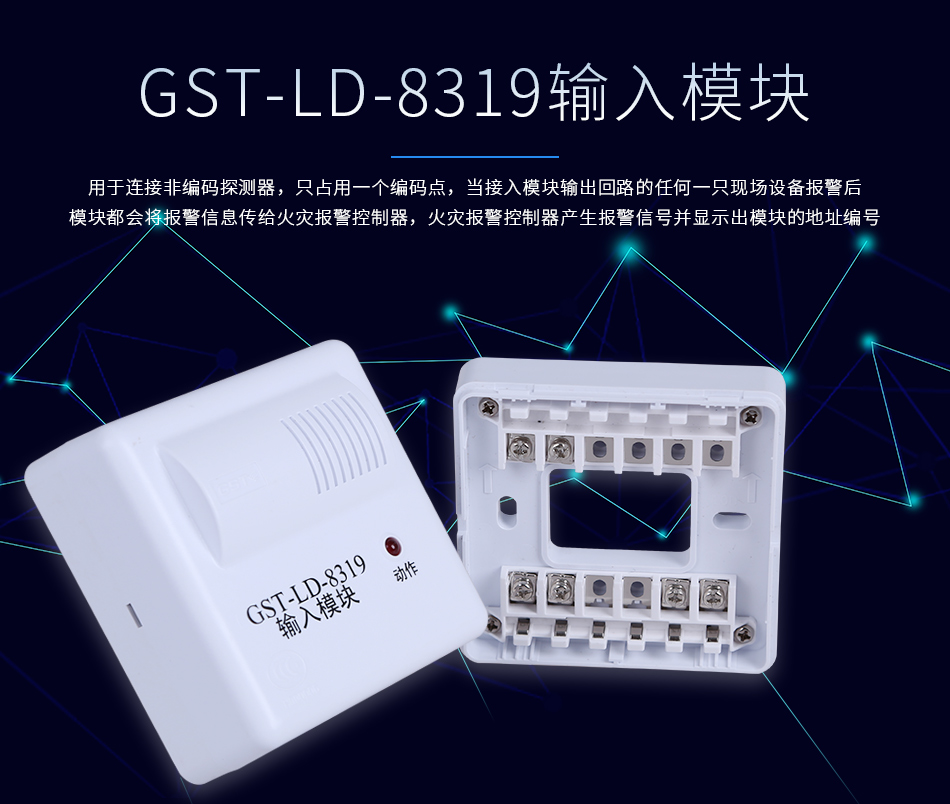

　　GST-LD-8319輸入模塊（以下簡稱模塊）是一種編碼模塊，用于連接非編碼探測器，只占用一個編碼點，當接入模塊輸出回路的任何一只現場設備報警后，模塊都會將報警信息傳給火災報警控制器，火災報警控制器產生報警信號并顯示出模塊的地址編號。

　　本模塊可配接本公司生產的非編碼點型光電感煙火災探測器、非編碼點型差定溫火災探測器、非編碼點型復合式感煙感溫火災探測器及非編碼點型紫外火焰探測器等。模塊輸出回路最多可連接15只非編碼現場設備，多種探測器可以混用。若輸出回路中接有JTG-ZW-G1A點型紫外火焰探測器，則其數量應不超過3只。

二、GST-LD-8319輸入模塊特點

　　模塊具有輸出回路短路、斷路故障檢測功能。

　　模塊具有對探測器被摘掉后的故障檢測功能。

　　模塊具有短路保護功能。

　　模塊通過數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。

　　模塊的地址碼為電子編碼，可現場改寫。

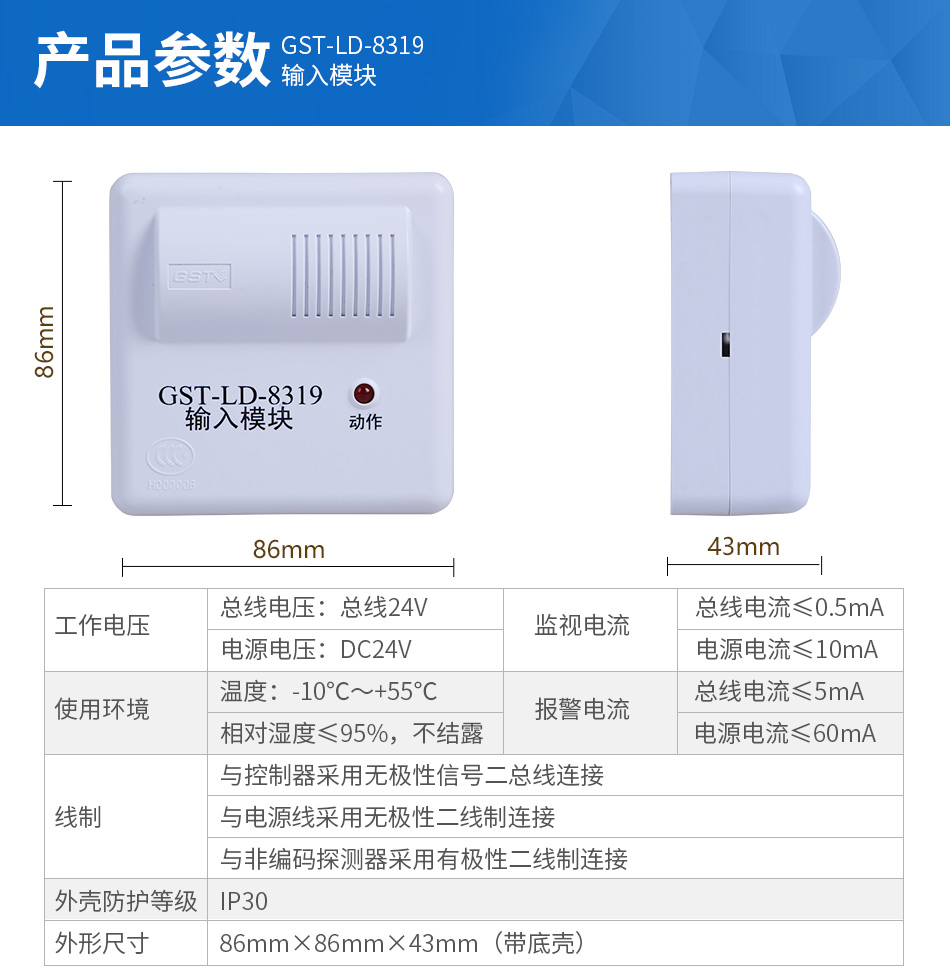

三、GST-LD-8319輸入模塊技術特性

四、GST-LD-8319輸入模塊結構特征與工作原理

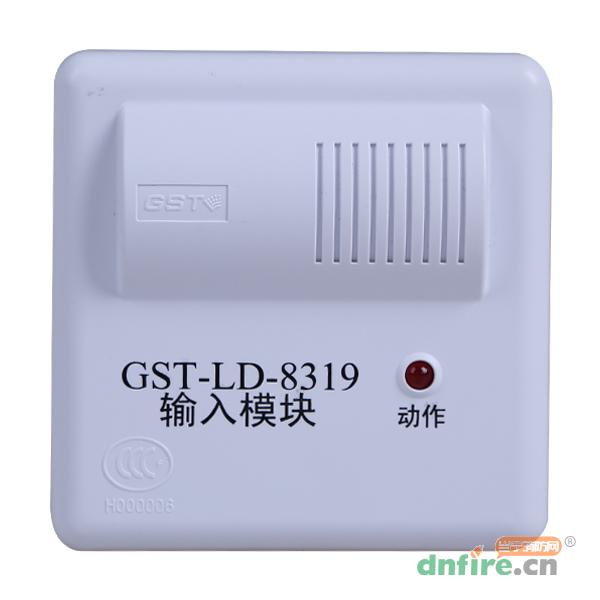

　　1.模塊外形示意圖如圖1所示。

　　對外接線端子圖

　　2.工作原理
模塊具有輸出回路短路、斷路檢測功能，輸出回路的末端連接終端器，當輸出回路斷路時，模塊將故障信息傳送給火災報警控制器，火災報警控制器顯示出模塊的編碼地址；當輸出回路中有現場設備被取下時，模塊會報故障但不影響其它現場設備正常工作。

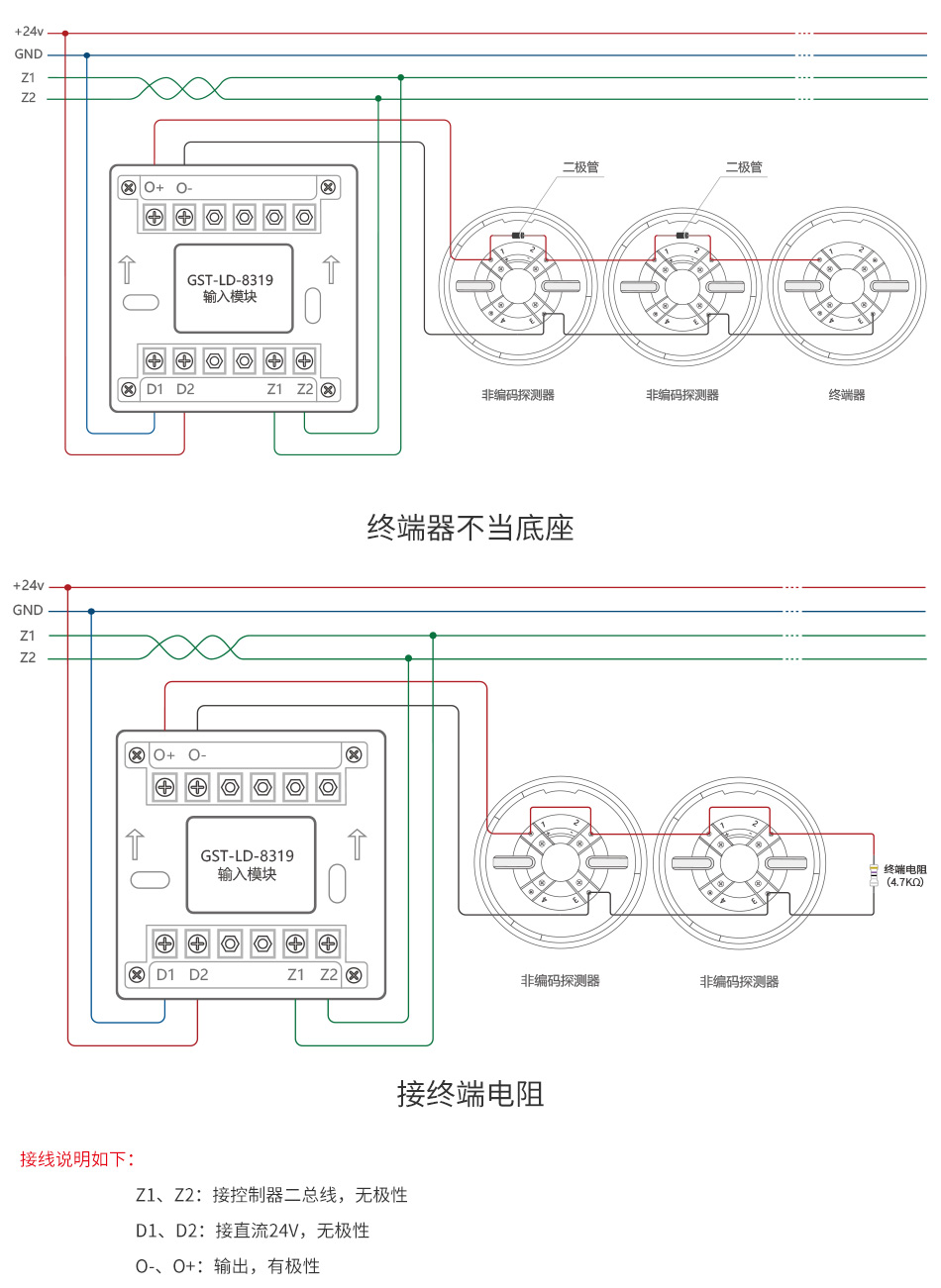

五、GST-LD-8319輸入模塊現場接線摸擬圖：

第一步：GST-LD-8319輸入模塊是電流型的輸入模塊，用于配接同品牌的非編碼探測設備。	第二步：將線從底座后面的穿線孔穿過。將RVS2*1.5的信號總線接入到模塊底座的Z1和Z2上。
第三步：將線從底座后面的穿線孔穿過。將BV2*2.5的24V電源線接入到模塊底座的D1和D2上。	第四步：將線從底座后面的穿線孔穿過。將RVS2*1.5的信號總線接入到模塊底座的，然后將非編碼探測設備串聯連到O-和O+的輸出端上（注意區分正負極）。且輸出回路終端必須接GST-LD-8320終端器或GST-LD-8320A終端器。
